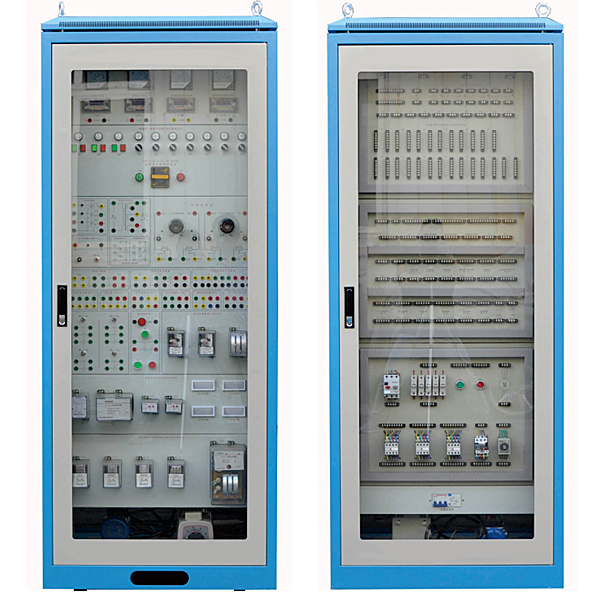

变电二次安装工考核实训装置

时间:2023-11-07 13:28:03 点击次数: 中人教仪厂
变电二次安装工考核实训装置,电子技能与生产工艺实训台

一、概 述

本装置是根据《中华人民共和国职业技能鉴定规范·电力行业(送变电安装专业)》,参照变电二次安装施工及验收规范和相关标准,参考电力行业职业技能鉴定指导中心所编写的变电二次安装工培训大纲、题库要求而研制的。即可作为电力行业变电二次安装工初级至**技师的培训考核装置。同时也可用于其它行业对电气二次设备和二次回路的培训考核。

二、特 点

1.全面性:基本覆盖变电二次安装工初级、中级、**至**技师中的考核鉴定项目;

2.开放性:整套装置采用实物与半实物相结合的模式,所有器件、电路均可由学生(员)自主安装、接线调试,能全面考核学生(员)的实际动手能力,适合教学和培训使用。

三、技术指标

1.输入电源:三相五线~380V±10%  50Hz

2.工作环境:温度-10℃~+50℃ 相对湿度<85%(25℃) 海拔<4000m

3.装置容量:<3kVA

四、实训项目

变电二次安装工常用材料及器具实训部分

1.二次专业常用绝缘材料的认知

2.二次专业常用工器具的认知

3.万用表、兆欧表的认知

变电二次安装二次电气设备实训部分

1.电压互感器的安装与多种二次接线方式认知

2.电流互感器的安装与多种二次接线方式认知

3.典型控制开关的安装与认知

4.变电站盘用仪表的安装与认知

5.变电站保护型电流、电压继电器的安装与认知

6.变电站保护型中间、时间继电器的安装与认知

7.变电站保护型信号继电器的安装与认知

变电二次隔离开关闭锁电路实训部分

1.隔离开关位置指示电路接线实训

2.单母线系统的隔离开关闭锁接线实训

3.单母线分段带旁母的隔离开关闭锁接线实训


变电二次安装工考核实训装置,电子技能与生产工艺实训台

变电二次安装工考核实训装置,电子技能与生产工艺实训台


一、概述:

该实训台是根据广大工厂的生产线流程岗位和《中等职业学校电工电子类专业仪器设备配置标准》及各类院校职业教育的教学和实训的迫切要求而研制。学生通过具体的实践流程操作,既能学会一般电子产品的工艺设计知识,同时通过电子产品的制作,掌握基本操作技能:安全操作、元器件及其封装的识别;元器件的装接、焊接、调试、故障排除。让学生在校期间就有贴近工业现场的实际操作训练,加强学生动手能力,创新能力和运用所学知识能力的培养,达到工程训练目的。

二、特点

1、通用性强:即可通过实训台的编制组成多种产品生产流水线,完成产品的电子工艺实训,也可单台独立作为电子技能实训使用。

2、综合性强:可作为电子、电工、机械等专业课程的实训、可作手工焊接实训、SMT焊接实训、电子装配实训、整机装配维修实训等。

3、功能齐全:提供稳压电源、交流低压电流、函数发生器、蜂鸣器、多路插座、调压器等,为电子产品的测量调试和开发新产品提供丰富的资源。安装日光灯照明、看板(用来夹资料)、仪器架、工具架。

4、创新性:提供多种电子元器件和电子产品装配工具,不但能锻炼学生的装配调试技能,还可以在现有产品的基础上进行二次开发:课程设计、毕业设计、电子竞赛课题,以培养学生的创新能力。

5、配套实训资料丰富:每块所提供的实训板都有元器件清单、装配图、指导书,完成学生对认识、设计、焊接、调试、整机检修等多种技能工艺的实训。

三、技术性能

1、输入电源:单相三线220V±10%50Hz。

2、输出电源:

1)直流稳压电源:二路0-30V稳压直流电源输出,内置式继电器自动换档,多圈电位器连续调节,**输出电流2A,具有预设式限流保护功能,数字显示电流电压;

2)低压交流电源输出:3V、6V、9V、12V、15V、18V、24V交流输出、电流2A;

3)函数发生器:输出正弦波、三角波、方波、频率范围5Hz-550KHz;频率有表指示;

4)单次脉冲输出:每拔一次开关即可输出一组正负脉冲;

5)音频功率放大器:内置喇叭,音频可调,在调试中可作信号寻迹使用。

3、工作环境:温度-10℃~+40℃

4、装置容量:<500VA

5、外形尺寸:1200mm×750mm×2000mm

四、实训台的构成

实训台由实训桌、控制柜、功能屏、实训线路板(包括元器件)、工具包等组成。

1、实训桌:

钢木结构,桌面为防静电、耐磨材料制成。

2、控制柜:

提供交直流电源、信号源、安全插座等。

3、电源总控台:

***多能同时控制40台实训台电源,具有漏电、过载保护功能,一个实训室配备1台;


常见问题:

1、如果我要购买变电二次安装工考核实训装置,电子技能与生产工艺实训台,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的变电二次安装工考核实训装置,电子技能与生产工艺实训台是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开变电二次安装工考核实训装置,电子技能与生产工艺实训台的发票,您需要提供开票资料。

3、你们的变电二次安装工考核实训装置,电子技能与生产工艺实训台都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
