电气自动化技术考核实训装置，电气自动化实训平台

时间：2025-12-10 14:00:57 点击次数：中人教仪厂

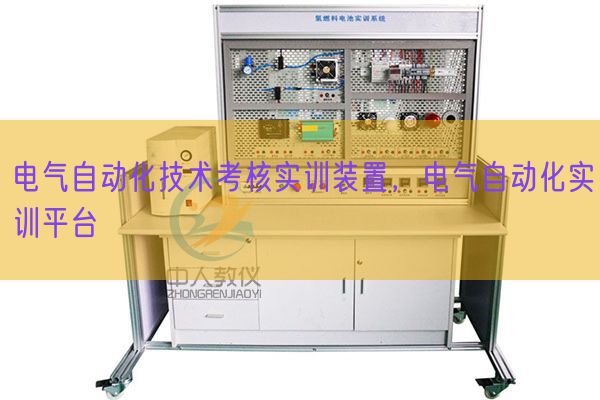

电气自动化技术考核实训装置，电气自动化实训平台(图1)

一、电气自动化技术考核实验装置基础简介
电气自动化技术考核实验装置、随着信息化技术的发展，高新技术渗透各个产业，电气技术作为高新技术发展的核心技术，和人们生活密切相关，成为推制造业转型升级的重要力量。电气技术正朝着包括化、自动化、智能化方向发展，作为科技进步的产物，例如机器人、数控机床、自动产线等无不渗透着电气技术的应用，而其装配、调节测试及维修更需要大量的电气专业技术人员，如何为制造企业培养具备电气专业综合能力的专业人才，如何有效评价电气专业人才是否具备相应的综合技术技能，就显得非常重要。
电气技术考核实验装置是按照中等职业教育技能型人才培养目标及其技能教学要求，集合电力电气专业人才在生产实际和职业岗位的技能要求，按照职业学校的教学和实验要求研制和研发的设备，适用机电设备装配与维修、机电技术应用、电气运行与控制、电气技术应用和电子电器应用与维修等专业和非电类专业的《电工技术》、《电工基础技能》、《电工技术基础》、《电工测量与仪表》、《电机与电气控制》、《plc综合控制》、《电机控制电子回路》、《电力拖动控制电子回路》、《电力拖动控制线路与技能实训》等相关专业模型块的职业能力教学与实验和技能考核的要求。

该图仅供参考
二、功能特别点
实验装置为单工位设计。左边为实验电源台部分，右侧为实操平台部分。一体化设计，构造新颖。电源输出应用安全插头座加插头座形式输出，最大限度为使用者提供安全与便利。
实验装置由电源部分、实操部分、储物部分构成。桌面设计高度750mm符合人体工程学，适用绝大部分使用者的使用体验，下部装备有4个万向福马轮，便利位移和固定。
电源部分：配备装备刷卡去电功能，提供实验交流ACAC电源 AC 380V、220V，直线DC电源 DC 0-24V可调，DC±5V; DC±12V;。
实操部分：由一块700X600mm的网孔板为主体，网孔板可按照用户习惯调节倾斜度，适用不一样的使用习惯，网孔应用德国的先进工序技艺，应用改进型椭圆形孔加工，协作专用的固定胶粒，整体设计规范、合理，使各类元件在任何角度、任何方位全部能轻松装配、调节。
储物部分：该部分可放置实操器件、工量具等，空间运用率大，内部有隔板作为分隔区域。
设备结合简便使用便利布置科学整齐美观，拓展升级容易。同时应用了丝网印刷新工序技艺、钢制喷塑新工序技艺等先进工序技艺。
电气技术考核实验装置含有实验桌、智能电源控制模型块、智能监控模型块、电气实验模型块、适用电气专业的实验考核的要求。
三、技术功能数值参考规格
1、作业电源：三相五线供电 AC 380 V ±10% 50 Hz；最大功率（W）：≤500Ｗ；
2、电网电压（V）指示：设定有三相电压（V）指示灯，可分别指示电网写入的三相线电压（V）；
3、实验装置外观尺寸：长（mm）×宽（mm）×高（mm）＝约（1300mm×800mm×1000mm）±10mm
4、工位提供安全型插孔三相电源输出，一相电源输出应用插板；
5、安全保障功能：设定有接地保护、短路、过载、漏电保护功能，安全符合相关的国家标准。漏电保护动作电流（A）：≤30mA、≤0.1S；设定有一个总电源开关，设定有漏电保护功能，当漏电电流（A）达30mA时，保护装置动作，为工位单单独提供三相四线交流ACAC电源输出；设定有急停按钮，按下立即切断三相电源输出；
6、环保要求：材料选用符合国家相关环保标准。
四、实验项目举例
1、电器及其装配、检验测试与维修
（1）掌控把握低压电器的分类和常用术语；
（2）掌控把握低压熔断器的使用；
（3）掌控把握低压开关的使用；
（4）掌控把握主令电器的使用；
（5）掌控把握接触器的使用；
（6）掌控把握继电器的使用；
2、用电气线路装配
（1）掌控把握实验连接线路径工序技艺排排版；
（2）掌控把握端子间的实验连接线束的捆扎；
（3）掌控把握实验连接线间的端子压接工序技艺；
（4）掌控把握实验连接线入线槽的工序技艺；
3、电机基础控制线路及其装配、调节测试与维修
（1）掌控把握三相笼型异步电机的手动正转控制线路；
（2）掌控把握三相笼型异步电机的点动正转控制线路；
（3）掌控把握三相笼型异步电机的自锁正转控制线路；
（4）掌控把握三相笼型异步电机的连续与点动混合正转控制线路；
（5）掌控把握三相笼型异步电机的正反转控制线路；
（6）掌控把握三相笼型异步电机的位置控制与自动往返控制线路；
（7）掌控把握三相笼型异步电机的顺序控制线路；
（8）掌控把握三相笼型异步电机的多地控制线路；
（9）掌控把握三相笼型异步电机的Y-△降压启动控制线路；
（10）掌控把握三相笼型异步电机的反接限限制动作作控制线路；
（11）掌控把握三相绕线转子异步电机的控制线路；
（12）掌控把握电机的控制、保护与选用；
（13）掌控把握电气控制线路设计基础；
五、配备表单

序号	名称	单位	数量	备注
1	电气技术考核实验装置	台	1	详细配备见配备表单
2	配电及照明电子回路实验板	块	1	详细配备见配备表单
3	电力拖动实验挂板	块	1	详细配备见配备表单
4	工量具	套	1	详细配备见配备表单
5	耗材	套	1
6	实验电机	台	1	M2002-A	三相异步电机（380V，单速）PN(W):60、nN(r/min):1400、 UN(V)：三相 AC 380 IN(A):0.33、连接组别：△/Y
6	实验电机	台	1	M2004-A	三相双速异步电机PN(W):40/25、nN(r/min):2800/1400、UN(V):三相AC 380 IN(A):0.25/0.2、连接组别：△/2Y
7	实验说明书	本	1	指导学生实验
8	安全连线	包	1

具体配备详单（单套数量）

	序号	名称	规格型号	单位	数量
电力拖动实验板	1	空气开关	DZ47-603P3AC型	个	1
	2	空气开关	DZ47-602P3AC型	个	1
	3	交流ACAC接触器	CJT1-10，220V	个	4
	4	热继电器	JR16B-20/3	个	1
	5	时间继电器	ST3PA-B 220V（带底座）	个	2
	6	按钮盒子	LA10-3H(CHNT-NP2)	个	2
	7	行程开关	LX19-001	个	4
	8	端子排	JF5-2.5 mm25位	个	12
	9	线槽	3025	套	1
	10	控制变压器	BK-100VA	个	1
	11	辅助锄头	F22	个	4
配电及照明电子回路实验板	1	一相电度表	DD282220V 0.5（2）A	个	1
	2	剩余电流（A）动作断路器	NBH8LE-401P+N3A	个	1
	3	空气开关	DZ47-601P3AC型	个	4
	4	螺口灯座	暗装，带底盒。	个	2
	5	螺口灯泡	40W220V E27	个	2
	6	五孔带开关插头座	暗装，带底盒	个	1
	7	五孔不带开关插头座	暗装，带底盒	个	1
	8	双控开关	暗装，带底盒	个	2
	9	零线排	6位左右	个	1
	10	地线排	6位左右	个	1
	11	接线端子排	5位	个	3
工量具	1	一字螺丝刀	3寸	把	1
	2	十字螺丝刀	3寸	把	1
	3	一字螺丝刀	2×75	把	1
	4	十字螺丝刀	2×75	把	1
	5	尖嘴钳	6寸	把	1
	6	剥线钳	HS-700D	把	1
	7	镊子		把	1
	8	斜口钳	6寸	把	1
	9	电烙铁		把	1
	10	数字万用表	MY60	只	1
耗材	1	电源线	已做好（含三相五线插头1个，五芯护套线2米）	套	1
	2	实验连接线BVR	黄色 0．75mm2	米	50
	3	实验连接线BVR	绿色 0．75mm2	米	50
	4	实验连接线BVR	红色 0．75mm2	米	50
	5	实验连接线BVR	蓝色 0．75mm2	米	50
	6	实验连接线BVR	黄绿双色 0．75mm2	米	50
	7	双线插针	TE1008	只	200
	8	异型号码管	1.5 mm2	卷	1
	9	焊锡丝		米	10

常见问题：

1、如果我要购买电气自动化技术考核实训装置，电气自动化实训平台，是否有安装、培训服务呢？

答：我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的，都是提供安装、培训服务的。

2、你们的电气自动化技术考核实训装置，电气自动化实训平台是否能开增值税专用发票？

答：可以的，我们是正规企业，并且已经升级到一般纳税人，可以开具增值税专用发票，如果您需要开电气自动化技术考核实训装置，电气自动化实训平台的发票，您需要提供开票资料。

3、你们的电气自动化技术考核实训装置，电气自动化实训平台都是自己生产的吗？都有什么产品资质？

答：我们公司是专业生产教学设备的企业，完全自主生产，并通过了最新版ISO9001认证，拥有多项专利与著作权。
