一、设备基础简介
自动化驱动实验设备含有 plc 控制系统、触摸屏、变频系统、步进系统、伺服系统及其他电控系统，可适用自动化技术领域电气控制技术、传感器技术、控制调节测试技术、PLC 控制技术、变频、步进、伺服控制技术、PROFINET 工业以太网总线技术等技术实验。

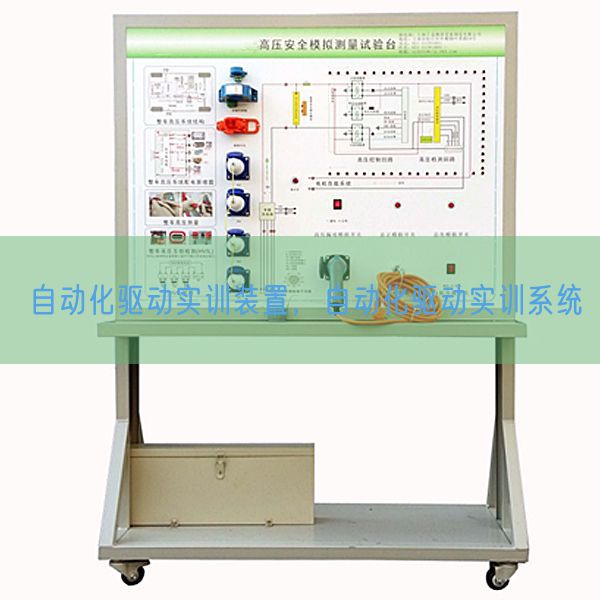

参考图
二、技术功能数值参考规格
1.实验台架应用型材框体结构，并嵌套有网孔板，底座带有4个可锁定位移脚轮。
2.设备整体尺寸：长不小于1200mm，宽不小于800mm，高不小于2000mm。
3.功率（W）1KVA，三相五线制进线，带漏保断路器控制总电源。
三、配备与技术功能数值
1.电气部分（1套）
（1）漏电保护器：4P/16A，1个。
（2）空气开关：3P 10A（2个），2P 6A（2个），1P 6A（2个），3P 10A（2个）。
（3）熔断芯：RT18-32X-3P座（2个），RT18-32X-1P座（5个）。
（4）开关电源：24V/60W（1个），5V/20W（1个）。
（5）继电器：CDZ9-52PL(带灯）DC24V（4个），带继电器底座。
（6）交流ACAC接触器：LC1-N0610M5N 220V（4个），带F4-11 顶辅助触头。
（7）热过载继电器：JRS1Dsp-25 0.63-1.0A（1个），带热过载继电器座。
（8）电源指示灯：AD17-22/AC220V，红绿黄各1个，带TYX1S装配盒。
（9）急停按钮：LA42J-02/R（1个），带TYX1S装配盒。
（10）旋钮开关：LA42X29-11/B（2个），LA42X3-20/B（2个），装配在B08506A-T8按钮盒中。
（11）自复位按钮：LA42P-20，黑红绿蓝各1个，装配在B08506A-T8按钮盒中。
（12）信号灯：AD17-22/DC24V ，红绿各4个，装配在B08506A-T8按钮盒中。
（13）接线端子排：将可编程控制器、继电器和交流ACAC接触器的信号引出，数量不少于100个，并带有标号。
2.可编程控制器（1套）S7- 1214DC/DC/DC 主机1台，14路数字量写入/10路输出，2路模仿量写入，工业以太网通信，并配备有编程电缆。
（1）SB1232模仿量输出模型块1个，1路模仿量输出。
（2）SM1223数字量写入输出模型块1个，8 路数字量写入/8 路继电器输出。
教师机实验装置（每批设备配备1台）带SM1231 RTD 4x16位.SM1234AI/AO模型块，CM1243-5 主站模型块，CM1242-5 PROFEIBUS DP从站模型块。
（3）PLC模型块：基础指令练习、LED 数码显露、天塔之光、十字路口交通灯、机械手、四节传送带、装配流水线、五相步进电机、水塔水位控制、液体混合装置、邮件分拣机、自控成型机、自动送料装车控制。
3.交换机（1台）西门子XB005。要求所要PLC实验系统联网通讯，带最新博图系统（教育版）。
4.模仿量信号发生器（1个）可输出0-10V或0-20mA，标准PT100电阻信号。
5.触摸屏（1台）7寸昆仑通泰TPC7032KT，分辨率1024×600，带 RS485 和网口。
6.变频器（1台）西门子G120C，功率（W） 0.75W，PROFINET通讯，带实操操作面板。
7.伺服系统（1套）MR-JE-20A伺服控制器和HG-KN23JK-S100伺服电机。
8.三相异步电机（1个）电压（V）380V，功率（W）180W，带散热风扇。
9.滚珠丝杆传动机构（1套）尺寸不小于620mm×260mm，丝杠长度不小于430mm，带有刻度标尺、位置指针，左右两侧设定有限位开关，并配备有编码器，可完成角度控制、速度控制和位置控制。
10.自动往返机构（1套）尺寸不小于620mm×260mm，应用交流ACAC减慢速度电机驱动，丝杆传动，并配备有4个行程开关，可自动往返动作。
11.张力控制系统（1套）尺寸不小于420mm×260mm，可完成张力闭环控制。
12.三维（3D）动作控制系统（1套）
（1）由步进电机、步进电机控制器、丝杠、限位开关等构成。
（2）X 轴行程 200mm，Y 轴行程 300mm ，Z 轴行程 100mm。
13.电脑桌(电脑由甲方提供)尺寸长500mm×宽600mm×高900mm，应用铝型材和钣金构造，桌面应用 25mm 厚，防水浸、防火烧、耐磨损高密度板；桌面显露器放置处，设保护网，下方装备有带刹车的万能转向轮。可放置23.8寸及以上尺寸电脑显露器。
四、实验项目
（一）PLC实验项目
实验一 基础指令练习实验
实验二 LED数码显露控制实验
实验三 天塔之光控制实验
实验四 十字路口交通灯控制实验
实验五 机械手控制实验
实验六 四节传送带控制实验
实验七 装配流水线控制实验
实验八 五相步进电机控制实验
实验九 水塔水位控制实验
实验十 液体混合装置控制实验
实验十一 邮件分拣机控制实验
实验十二 自控成型机控制实验
实验十三 自动送料装车控制实验
实验十四 全自动洗衣机控制实验
（二）基础控制项目
实验一 三相异步电机的直接启动控制
实验二 三相异步电机的点动控制电子回路
实验三 三相异步电机自锁控制线路
实验四 三相异步电机按钮联锁正反转控制线路
实验五 三相异步电机接触器联锁正反转控制线路
实验六 三相异步电机双重联锁正反转控制线路
实验七 三相异步电机作业台自动往返控制电子回路
实验八 三相异步电机的两地控制电子回路
实验九 接触器控制的Y/Δ启动控制电子回路
（三）变频器实验项目
实验一 变频器操作面板功能功能数值设定和实操
实验二 变频器报警与保护功能
实验三 瞬间停电变频器功能数值设定
实验四 电机运行时间实操
实验五 外部端子点动控制
实验六 电机多段速度控制
实验七 工频、变频变换控制
实验八 基于操作面板实操的电机开环调节速度
实验九 基于PLC数字量方法的变频器外部端子正反转控制
实验十 基于PLC数字量方法多段速控制
实验十一 基于PLC模仿量方法变频开环控制
实验十二 基于PLC模仿量方法的变频闭环调节速度
实验十三 使用触摸屏控制电机正反转和模仿量调节速度
（四）伺服控制实验项目
实验一 伺服电机驱动器及伺服电机的选型
实验二 伺服电机驱动器及伺服电机的接线
实验三 伺服电机驱动器功能数值设定
实验四 经过实操操作面板控制伺服电机的运行
实验五 使用伺服系统控制伺服电机的运行
实验六 外部脉冲位置控制
实验七 内部设定值位置控制
实验八 伺服相对定位
实验九 伺服绝对定位
实验十 原点回归
实验十一 PLC和伺服驱动器完成伺服电机位置控制
实验十二 PLC和伺服驱动器完成伺服电机速度控制
实验十三 使用触摸屏完成对伺服电机的控制
