一、设备描述
plc综合实验装置、气控制与PLC技能实验平台、配套有电脑和相关系统，该实验装置集西门子S7-1200PLC、编程系统及拟真实验教学系统、基础实验项目和综合实验项目与自动工业控制行业中的电子回路或系统设计、调节测试、维护等紧密相关。经过实验，学生可系统地学习掌控把握PLC程序设计与调节测试、相关自动控制系统中的电子回路设计与调节测试，并而且使它们有机地集合在一起，从而提升各门课程的综合应用能力。
1. 电气控制与PLC技能实验装置需要完成《电工技能实训》、《PLC可编程控制器技术》、《电气控制技术》、《电力拖动控制线路与技能实训》、《电机及拖动基础》等相关科目的实验教学内容。
★2.实验装置需应用固定电源控制屏的台式构造和活动网孔板构造，实训与鉴定接近工业现场，外观美观、构造合理，牢固、耐用，实验方法灵活，多加元件即可多加实验项目，可拓展性强。

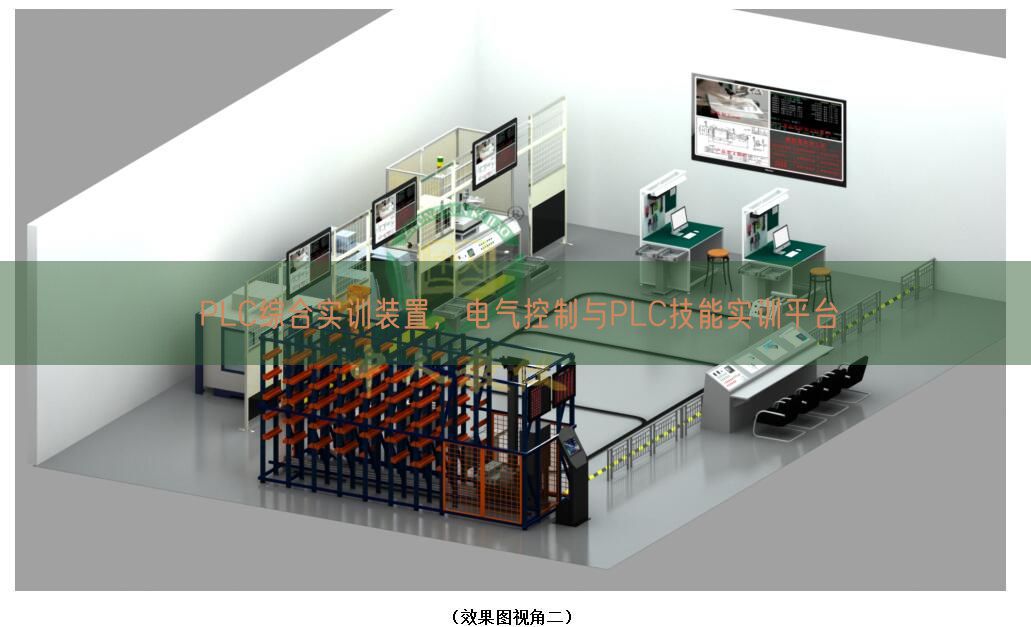

（实验装置单台效果示例图，具体生产时，显露器加保护罩）
3.实验装置需要配套教学数字资源，提供正版辅助教学拟真系统，教师可以按照学生学习掌控把握现象选用相应的实训。
二、技术功能需求
1.实验装置作业电源：三相五线制电源（交流ACAC380V），设备需带有漏电保护措施，高压电源380V/220V需应用安全隔离变压器输出，配备有熔断丝保护功能。提供黄、绿、红三只相灯（带电压（V）表）输出指示。
2、温度（℃）：-10℃～40℃，相对湿度＜85%（25℃）
3、装置容量（KV）：≤1.0KVA
4、实验装置尺寸：长1600mm，宽800mm，高1400mm
三、实验设备的配备要求
★1.实验装置电源控制屏：需应用钢制双层亚光密纹喷塑构造，彩色喷涂工序技艺，操作面板文字清晰，电气符文号规范，设计合理。
2.实验装置功能数值
★2.1提供直线DC24V/5A的电源输出，带有输出指示功能。
★2.2 提供三相380V交流ACAC电源及一相220V交流ACAC电源输出（需应用安全隔离变压器输出）。
★2.3 实验装置需固定包括PLC主机，引出端子到操作面板，方便控制中间继电器及低压电器元件。
PLC主机功能数值不低于如下配备：125 KB 作业存储器；24VDC电源，板载 DI14 x 24VDC 漏型/源型，板载 DQ10 x 24VDC 及 AI2 和 AQ2；板载 6 个高速计数器和 4 个脉冲输出；信号板拓展板载 I/O；多达 3 个用来串行通信的通信模型块；多达8个用来I/O 拓展的信号模型块；0.04 ms/1000 条指令；2 个 PROFINET 端口，用来编程、HMI 和 PLC 间数值通信。（参考型号：西门子PLC-1215C等）
2.4实验电机（铝壳电机）
需提供三相鼠笼异步电机2台，规格限定功率（W）100W，电压（V）380V（Y/△接法），转动速度1400r/min。
2.5需提供可位移网孔板2块（供货时装配好元件）
网板尺寸为600mm×450mm×30mm，左右两边设定有2只铝拉手。
2.6 提供实验所需的低压电器元件2套，装配于网板上，主要元件为市场知名品牌（参考品牌：德力西等），详见清单表单。
★2.7实验桌
需应用钢制双层亚光密纹喷塑构造，应用双工位，左右两边全部需放置一台品牌电脑，留有机箱放置位置，带有抽屉式键盘，电脑显露屏须有防推到保护罩。桌面为防火烧、防水浸、耐磨损高密度板，设定有抽屉和元件储物储物储物柜，构造坚固。尺寸：1600×800×780mm。
2.8实验方凳：每套实验装置需提供2只钢制方凳，座板为防火烧、防水浸、耐磨损高密度板。
2.9实验实验连接线及耗材
全室需配备装备15卷0.75mm的软实验连接线（100米/卷）一批，还需提供1套护套构造实验连接实验连接线。
★2.10 位移式PLC主机实验箱
该实验箱需应用可位移式构造，PLC主机接线端子引出到操作面板，提供24V供电电源，及24V中间继电器。用户集合提供的网板和低压电器元件，可自行扩张其他实验电子回路。PLC主机同固定的PLC主机型号相同。
2.11全教室配备1台教师用实验装置
教师用实验装置和学生用实验装置基础配备相同。
2.12全教室配备1台电源主控台
电源主控台需配套电源管理系统1套。电源管理系统设定有过温、短路、过流、过压、欠压、失压、功率（W）限定；电源设定有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能清除故障后，才能上电成功。
（电源控制台示例图片）
2.13提供配套的教学数字资源(辅助教学拟真系统)
2.13.1 提供以下辅助教学拟真系统
辅助教学拟真系统需提供系统截图，提供国家认可的合法来源证明文件，避免产权纠纷。
1.可编程控制器拟真实训类系统
系统对重点、难点PLC控制电子回路展开拟真实验。每个实验项目需含有实验目的、实验器件、器件布置、I/O分配、T型图、电子回路连接、通电运行等实训模型块。
PLC控制实验内容含有：电机启停控制，电机正反转控制，电机循环正反转，可逆运行反接限限制动作作，三速电机控制，星角降压启动控制，数码管点亮控制，交通灯控制，恒压供水系统控制，循环彩灯控制，停车场车位控制，小推车控制，简易三层电梯控制，大小球传送装置控制，简易机械手控制，音乐喷泉控制，运料小车控制，电镀生产线控制，皮带运输线控制，工业洗衣机控制，双面铣床控制等。
2.电作业业培训教学类系统
需含有电工初步知识（电工基础、电工仪表使用、实验连接线安全连接、安全用电工量具、安全用电标识），触电急救（触电的方法、安全防护措施、接地与接零保护、人工呼吸，心肺复苏等急救方法），风险排除（灭火器类型、灭火器的使用），电工电子基础实操（含有概括低压电器、电机与变电器、照明电子回路、电子技术）等模型块。
3.电机与变压器拟真教学类系统
需含有概括功率（W）电机、控制电机、信号电机和变压器等实验单元。每个实验项目下设定有外观构造、作业原理、拆卸装配过程、故障检验测试、常见应用、考核评价等实验任务。本系统需既可支持教师的课堂演示教学，也可支持学生实行课前预习，重点支持学生在课程课程理论课后实行的自主拟真实验，并可在此基础上完成技能考核。
4.电力拖动拟真教学类系统
内容需涵盖三相异步单向转动控制，三相异步机正反转控制，三相异步机两地控制，手动顺序控制与测量，能耗限限制动作作控制与测量，Y/△启动控制与测量，四限位行程控制与测量，自动顺序控制与测量，单向转动控制与测量，双限位控制与测量，两地控制与测量，三相五线供电系统，照明电子回路及一相电机控制，正反转能耗限限制动作作与无功计量，双速电机控制，Y/△启动顺序控制，三速电机控制，直线DC电机正反转、调节速度与限限制动作作，直线DC电机反接限限制动作作控制，点动功能正反转控制，多台电机联动控制，电机控制与功计量，顺序启动控制，车床，钻床等。每个项目设定有实验目的、实验器件、实验电子回路、电子回路原理、器件布置、元件查验、通电运行、通电运行、故障排除等多种实训任务。
5.PLC与变频器拟真教学类系统
需含有概括可编程控制器和变频器在内的中级（PLC作业原理控制、程序的执行过程、电机的起停控制、电机的正反转控、电机循环正反转控制、三速电机控制）、高级（星/角起动控制、电机正反转能耗限限制动作作控制、彩灯循环控制、数码管的点亮控制、大小球传送装置控制、简易机械手的控制）、技师（电镀生产线的控制、自动交通灯的控制、皮带运输线的控制、工业洗衣机的控制、恒压供水系统的控制、小推车控制、停车场车位的控制、变频器的PU实操、变频器的EXT实操、变频器的结合实操）、综合（手持编程器的实操、X62W万能铣车、Z3050摇臂钻床、CA6140型车床）26个项目，每个项目又按照需要设定有：实验目的、实验器件、器件布置、I/O分配、T型图、电子回路连接、通电运行等多种模型块。
（四）装置至少需要完成的实验内容
★1.电机及电力拖动基础（原理及认识教学）辅助教学拟真系统中需有对应内容。
(1)三相异步电机的构造、原理和基础使用方法；
(2)三相鼠笼式的启动方法；
(3)低压电器分类与基础构造；
(4)接触器的构造、用途、原理；
(5)控制按钮、变换开关、指示灯等主令电器的构造、用途、原理；
(6)继电器的构造、用途、原理；
(7)熔断器的分类、构造、用途、原理；
★2.电机的继电器接触控制线路辅助教学拟真系统中需有对应内容。
(1)三相异步电机的点动控制线路；
(2)三相异步电机的自锁控制线路；
(3)三相异步电机的正反转控制线路；
(4)三相异步电机的星-三角启动控制线路；
★3.电机的PLC控制线路辅助教学拟真系统中需有对应内容。
(1)三相异步电机的PLC点动控制线路；
(2)三相异步电机的PLC自锁控制线路；
(3)三相异步电机的PLC正反转控制线路；
(4)三相异步电机的PLC星-三角启动控制线路；
（五）实验设备配备需求清单
|
序号 |
名称 |
单台数量 |
全室数量 |
单位 |
备注 |
|
1 |
PLC综合实验装置 |
1 |
28+1 |
台 |
需包括固定PLC主机，28台学生用，1台教师用。实验桌（左右各放一个电脑主机位置）尺寸：1600×800×780mm。 |
|
2 |
方凳 |
1 |
58 |
张 |
|
|
3 |
电源总控台 |
1 |
1 |
台 |
|
|
4 |
教师座椅 |
1 |
1 |
把 |
五轮转椅 |
|
5 |
数字化教学资源 |
1 |
58 |
点 |
|
|
6 |
实验实验连接线及耗材 |
1 |
1 |
批 |
提供15卷（100米/卷）0.75平方的软实验连接线 |
|
7 |
三相鼠笼异步电机 |
2 |
58 |
台 |
380V（Y/△接法） |
|
8 |
实验网板 |
2 |
58 |
张 |
装好低压电器元件 |
|
9 |
PLC主机实验箱（可位移式） |
1 |
28+1 |
套 |
|
|
10 |
国设备牌台式电脑 |
2 |
58 |
台 |
台式电脑配备不低于：23英寸显露器，i5处置整理器，16G内部存储 512G固态硬盘。 |
|
低压电器元件表单清单： |
|
序号 |
名称 |
每台数量 |
全室数量 |
单位 |
备注 |
|
1 |
三相断路器 |
2 |
58 |
只 |
|
|
2 |
交流ACAC接触器 |
6 |
168 |
只 |
|
|
3 |
热过载继电器 |
2 |
58 |
只 |
|
|
4 |
通电延时时间继电器 |
2 |
58 |
只 |
|
|
5 |
时间继电器方座 |
2 |
58 |
只 |
|
|
6 |
熔断器底座3P |
2 |
58 |
只 |
|
|
7 |
熔断器底座2P |
2 |
58 |
只 |
|
|
8 |
接线端子排 |
2 |
58 |
只 |
|
|
9 |
按钮开关盒（3位） |
2 |
58 |
只 |
|
|
10 |
din导轨 |
2 |
58 |
根 |
|
|
11 |
24V中间继电器 |
6 |
168 |
只 |
|
|
12 |
安全护套实验连接线 |
2 |
58 |
套 |
4号护套线+叉接 |
常见问题：
1、如果我要购买PLC综合实训装置，电气控制与PLC技能实训平台，是否有安装、培训服务呢？
答：我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的，都是提供安装、培训服务的。
2、你们的PLC综合实训装置，电气控制与PLC技能实训平台是否能开增值税专用发票？
答：可以的，我们是正规企业，并且已经升级到一般纳税人，可以开具增值税专用发票，如果您需要开PLC综合实训装置，电气控制与PLC技能实训平台的发票，您需要提供开票资料。
3、你们的PLC综合实训装置，电气控制与PLC技能实训平台都是自己生产的吗？都有什么产品资质？
答：我们公司是专业生产教学设备的企业，完全自主生产，并通过了最新版ISO9001认证，拥有多项专利与著作权。
