电气安装与维修实训考核装置,DAZ-11

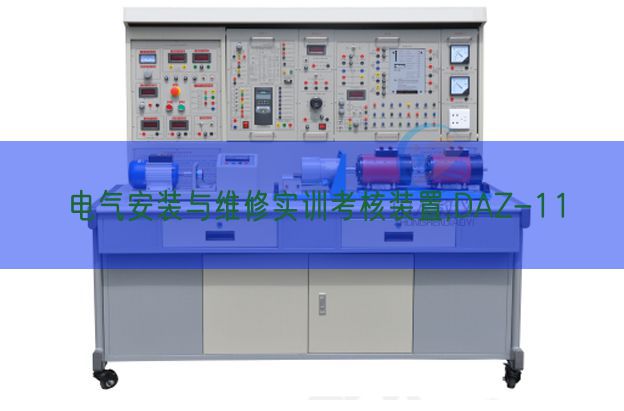

DAZ-11 电气装配与维修实验考核装置

电气装配与维修实验考核装置需应用钢制网孔板和铝制型材构成基础架构，可快速装配木砖，按较真实的反映施工现场。配备装备有专用电源控制储物柜，施工工量具线路与学生电源实操线路分离，在控制电子回路电源的紧急停止及多路安全保障功能让设备需设定有极高的安全可靠性。
电气装配与维修实验考核装置含有工业电气设备装配架、配电箱、照明套件、电气控制箱式模型块、电机及驱动装置、指令与指示元件、plc、变频器、触摸屏、线路器件材料、电工工量具、工量具位移车、工量具储物柜等。按企业实际现象应用开放式、模型块化、多样化、标准化设计。经过课程安排电气系统的设计、布置装配、接线、程序设计、调节测试、运行、故障维修等实操，使学生掌控把握电气设备装配、调节测试运行、维护等综合能力。
1、技术标准
 写入电源：三相四线（或三相五线）～380V±10% 50Hz
 作业环境：温度（℃）-10℃～40℃ 相对湿度≤85%（25℃）海拔＜4000m
 装置容量（KV）：≤2kVA
 外观尺寸：240cm×120cm×230cm（长×深×高）
 安全保护：设定有漏电压（V）、漏电流（A）保护，安全符合国家标准
 多媒体智能型实验管理器：
设定有科学性、独创性、先进性。
1）、应用专用处置整理器技术与配套的工业控制技术。
2）、高清晰液晶显露屏，图像与文字显露真实，中文菜单实操界面，人机交互友好。
3）、实操按键直观，实操简便快捷。
4）、可以不连接电脑实行脱机考核，老师与学生有单独界面，老师经过密码进入教师界面出题，学生在普通界面答题。
5）、任何一个学生机可做为老师机控制互联网设备，完成了没有计算机数值也可集中控制整个互联网设备
6）、设备的试题可按照要求实行编辑。
7）、可设定该装置的随意一处电子回路的线路故障现象。
8）、可调节故障设定点的数量和类型。
9）、设备的故障设定装置构成局域网后，经过主控计算机数值控制每一台设备的故障设定、故障排除、功能数值设定、远程起动、到时切断电源、自动评定分数等功能。
与互联网型多媒体管理器系统对接后可完成以下功能：
1）、可以随意控制每个设备的学生实操允许与否。
2）、可随意编辑试题、试题存盘，随意设定答题限时时间。
3）、可对班级学生的成绩实行统计，形成班级成绩报表。
4）、可设定系统登陆密码。
5）、能随时收卷、阅卷，能对学生的考试现象和考试成绩实行统计，帮助教师准确、全面地理解学生对各课程内容的掌控把握现象。
6）、多媒体功能：可以就地实时同步播放、演示教师台的专用 教学系统、教学课件等，提升了学习掌控把握的效率。可以选配特制功率（W）扬声器，使语音解说更加轻松。真正完成了计算机数值教学与实验考核的互联网化、信息化意义。
7）、教师台选配图像收集装置，学生在自己的教学设备上可以看到老师的真实的实操步骤，也可以调节查看角度，改变了传统的受人数限制、受角度限制的教学方法。
2、钢制网孔板特别点
在网孔板上学会电气控制系统中各元件的布置规划、装配、调节测试技能，接近工业现场。电子回路元件不需用原始的固定方法,原始方法是非常费力费时间，把元件用螺丝固定在网孔板上，而且有的元件还不能直接用螺丝在网孔板上固定（受构造和间距限制）。本装置仅需一插一拉即可牢牢地把元件固定在网孔板上,应用的导轨式，实操便利、更换元件快捷、易拓展功能或研发新实验考核项目。
3、可完成一体化实验内容
按照一体化课程标准项目教学，必需可完成以下作业任务：
 基础电气装配技能实训
(1) 装配工量具的使用实验
(2) 检验测试仪表器具的使用实验
(3) 手动弯管器加工PVC管弯管实验
(4) PVC管、金属管切管实验
(5) 塑料电线管与塑料接线盒的连接实验
(6) 管卡固定实验
(7) 明配管入盒实验
(8) 明管的定型弯曲实验
(9) 线管暗敷固定实验
(10) 预埋铁件或膨胀螺栓实验
(11) 桥架支、吊、托架制作装配实验
(12) 管内穿线的实操实验
(13) 单（多）芯铜、铝实验连接线的连接实验
 室内照明及动力配电
(1) 插头座和一个开关控制一盏灯（白炽灯、荧光灯、二极漏电开关）
(2) 两个双联开关控制一盏灯（白炽灯、荧光灯、二极漏电开关）
(3) 三个开关控制一盏灯（白炽灯、荧光灯、二极漏电开关）
(4) 日光灯线路的接线
(5) 声控开关控制白炽灯电子回路的接线
(6) 触摸延时开关控制白炽灯电子回路的接线
(7) 人体感应开关控制白炽灯电子回路的接线
(8) 一相电度表直接接线电子回路
(9) 一相电度表经电流（A）互感器的接线电子回路
(10) 电压（V）表、电流（A）表接线电子回路
(11) 万能变换开关和电压（V）表测量三相电压（V）接线
(12) 一只电流（A）互感器用来一相线路的控制电子回路接线
(13) 三只电流（A）互感器接成星型接线电子回路
(14) 三只电流（A）互感器接成三角形接线电子回路
(15) 三相功率（W）因数表的测量电子回路
(16) 三相四线有功电度表的接线电子回路
(17) 三相四线有功电度表经电流（A）互感器的接线电子回路
 电气控制
(1) 异步电机点动控制电子回路
(2) 异步电机两地控制电子回路
(3) 异步电机联锁正反转控制电子回路
(4) 双重联锁控制电子回路
(5) 自动顺序控制电子回路
(6) 三相异步电机手动顺序启动
(7) 异步电机Y-Δ控制电子回路
(8) 异步电机能耗限制动作控制电子回路
(9) 按钮联锁的三相异步电机正反转控制线路
(10) 接触器联锁的三相异步电机正反转控制线路
(11) 双重联锁的三相异步电机正反转控制线路
(12) 单向减压启动及反接限制动作控制线路
(13) 异步电机反接限制动作控制电子回路
(14) 自动往返控制电子回路
(15) 正反转点动、启动控制电子回路
(16) 带有点动的自动往返控制电子回路
(17) 异步电机自锁控制电子回路
(18) 异步电机单向点动、启动控制电子回路
(19) 三相异步电机定子串电阻减压启动手动、自动控制线路
(20) 接触器控制双速电机的控制线路
(21) 时间继电器控制双速电机的控制线路
(22) C620-1型车床电气控制线路
(23) Y3150型滚齿机电气控制线路
(24) 电动葫芦电气控制线路
(25) Z3040摇臂钻床电气控制线路
(26) CA6140车床电气控制线路
(27) X62W万能铣床电气控制线路
 PLC电气控制及机床线路改造
(1) PLC控制的三相鼠笼式异步电机点动控制和自锁线路
(2) PLC控制的三相鼠笼式异步电机带延时正反转线路
(3) PLC控制的三相鼠笼式异步电机联锁正反转线路
(4) PLC控制的三相鼠笼式异步电机Y/Δ换接起动线路
(5) PLC控制的三相鼠笼式异步电机反接限制动作线路
(6) PLC控制的三相鼠笼式异步电机能耗限制动作线路
(7) PLC控制的三相鼠笼式异步电机串电阻起动线路
(8) PLC控制的自动往返线路
(9) PLC控制的两地启动停止线路
(10) PLC控制的三相鼠笼式异步电机顺序启动线路
(11) PLC控制的电动葫芦电气线路
 PLC、变频器、触摸屏的综合应用
(1) 变频器功能功能数值设定与实操
(2) 变频器无级调节速度
(3) 变频器控制电机正反转
(4) 外部端子点动控制
(5) 多段速度选用变频调节速度
(6) 外部模仿量（电压（V）/电流（A））变频调节速度
(7) 瞬时停电起动控制
(8) PID变频调节速度控制
(9) PLC对象实验（步进电机定位等）
(10) PLC控制变频器外部端子的电机正反转
(11) 基于PLC的程序运行控制
(12) 基于PLC模仿量控制变频开环调节速度
(13) 基于PLC通信方法的变频器开环调节速度
(14) 基于PLC通信方法的速度闭环定位控制
(15) 基于PLC模仿量方法的变频器闭环调节速度
(16) PLC与人机界面HMI触摸屏通讯控制
(17) PLC、人机界面HMI触摸屏与变频器通讯控制
(18) PLC与人机界面HMI触摸屏数字量调节速度
(19) PLC与人机界面HMI触摸屏模仿量调节速度
 电气设备综合维修实验
(20) C6140型车床电气线路实操实验
(21) C6140型车床电子回路故障检验测试与维修
(22) M7120磨床电子回路故障检验测试与维修
(23) M7120磨床电子回路故障检验测试与维修
(24) X62W万能铣床电气线路实操实验
(25) X62W万能铣床电子回路故障检验测试与维修
(26) T68镗床电气线路实操实验
(27) T68镗床电子回路故障检验测试与维修
 电力电子实验项目
（1）、单结晶体管触发电子回路（综合应用项目）
（2）、晶闸晶闸管一相半控桥式整流电子回路（电阻负载）的调节测试与解析
（3）、晶闸管一相半控桥式整流电子回路（电阻电感负载）（反电势负载）的研究
（4）、IGBT管直线DC斩波电子回路的调节测试与解析
（5）、双向晶闸管一相交流AC调（调光台灯）电子回路的制作与调节测试（综合应用项目）
4、每台设备需配备相应实验耗材表单
