-JX13 创意结合机械系统方案拼接组装设计解析系统

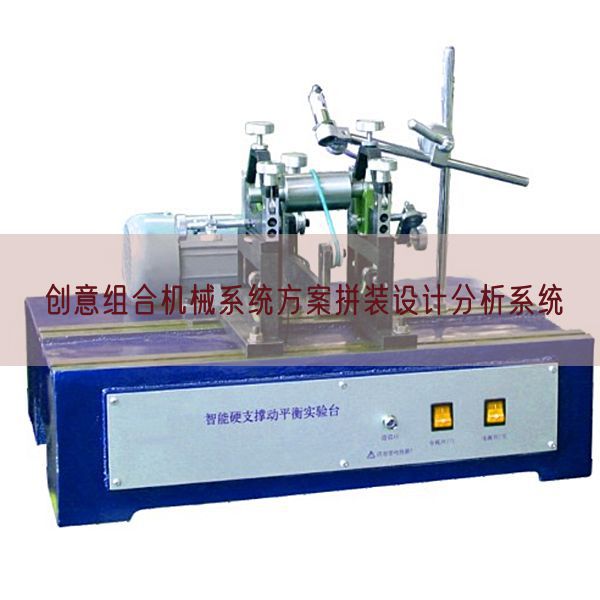

实验台外观图（仅供参考具体以实物为准）
一、基础简介
创意结合机械系统方案拼接组装设计解析系统测控系统应用单片机数值收集主板，其位移量经过直线位移传感器由模/数变换模型块(A/D)在嵌入式计算机数值系统的控制下，将位移量变换成数字信号。 创意结合机械系统方案拼接组装设计解析系统测控系统经过嵌入式计算机数值系统对控制脉冲个数、频率及实验机构位移量、时问等要素实行数值收集与处置整理，计算出其往复位移的周期、线速度、线加快速度度等机构动作功能数值。
创意结合机械系统方案拼接组装设计解析系统机构的速度、加快速度度数值由位移经数值微分和数字滤渡得到。与传统的R-e啦路测量法或分别应用位移、速度、加快速度度测量仪表器具的系统相比，设定有测量试验系统简便、功能平稳可靠、附加相位差小、动态响虚好等特别点。
创意结合机械系统方案拼接组装设计解析系统测量试验成果不但可以以弯曲线形式输出，还可以直接打印出各点数值，克服了以往测量试验方法中，须对测量试验弯曲线实行人工标定和数值处置整理而带来较大的幅值误差和相位
误差等问题。
创意结合机械系统方案拼接组装设计解析系统应用了嵌入式计算机数值系统和相应的外围设备，因此在数值处置整理的灵活性和成果显露、记录、打印的便利、清晰、直观等方面明显优于以往的同类设备。另外，与个人计算机数值连接使用，实操简便只要使用键盘和鼠标就可以完成，实操灵括便利，实验准备作业简便，在学生实行实验时稍作讲解即可使用。
创意结合机械系统方案拼接组装设计解析系统应用高清液晶触摸屏作为交互与显露，使实操操作面板更简洁并能直观的显露各项数值和设定系统和测量试验功能数值，实操简便高效。
传感器的可便利的装配与拆卸，可灵活的在实验平台上组装机械系统设定检验测试点。
触摸屏界面
二、主要功能及特别点
1.实验台分为左、右二个实验实操作业区，可同时由二组学生在该实验台上实行实验实操。左边实验实操作业区主要可完成机械传动创新搭接及传动特性测量试验实验；而右边实验实操作业区主要完成机构动作创新搭接及机构动作特性测量试验实验。
2.装配平台应用标准T型槽铝制型材拼接而成，活动支座间的距离可随意调动，搭接灵活机动，可拼接组装带(V带、平带、同步带)传动、链(小节距链、大节距链)传动、多种齿轮(正齿、斜齿、螺旋齿、锥齿)传动、单万向联轴节传动、双万向联轴节传动、槽轮机构传动, 多种平面连杆及凸轮等动作机构，组装各种不一样类型的复杂机械系统，经典型拼接组装方案多达20种以上。学生可以自行设计元件，组装创新作品，发挥学生的主动性和创新精神。
3.诸多功能数值如传动比、齿数和中心距等按照实际现象确定，全部传动轮系需应用光杆支承，紧定螺钉固定，调动便利快捷，搭接便利速度快。
4.全部杆构件长度及滑块偏心距均可实行无级调动，解析该功能数值改变，对机构动作特性的影响。
5.驱动调节速度电机可实行无级调节速度，以适用实验机构的不一样动作要求。
6.检验测试系统集数值收集与电机调动控制于一体。配备有多个光电旋转编码器，直线位移传感器,并设定有强大的计算机数值处置整理系统。在实验台上可对单轴、多轴结合多级齿轮传动、链传动、带传动、万向节传动等各种传动机构、曲柄摇杆、曲柄滑块，凸轮等结合机构的传动及动作规律，实行数值收集及动作解析。测量试验的主要内容为：直动机构动作位移、速度、加快速度度；摆动机构、摆动角位移、角速度、角加快速度度；传动轴转动速度及转动速度波动动作规律，机构回转动作回转不匀率测量试验解析等等；
7.系统配套系统内容丰富，含有概括通讯方法选用、机械传动特性测量试验、机构动作特性测量试验及解析、实验成果解析及弯曲线结合、20种经典型拼接组装机构虚拟装配及动作拟真、实验台简介、实验实操指导等内容，设定有综合性、开放性的特别点。
8.系统配备有各种常用机械装配及测量工量具，学生经过自己动手装配，掌控把握测量工量具在实践作业中的作用，提升对工况量具的认识。
三、实验项目内容：
1、实验台经典型拼接组装方案:
(1)三角带传动(2)平皮带传动 (3)同步带传动(4)正齿轮传动 (5)锥齿轮传动 (6)斜齿轮传动(7)螺旋齿轮传动(8)小节距链传动(9)大节距链传动(10)槽轮机构(11)单万向联轴节节传动(12)双万向联轴节节传动(13)多轴复杂机构传动 (14)曲柄滑块机构(15)曲柄摆动导杆滑块机构 (16)平底直动从动件余弦动作规律凸轮机构 (17)滚子直动从动件余弦动作规律凸轮机构(18)平底直动从动件等加快速度等减慢速度动作规律凸轮机构(19)滚子直动从动件等加快速度等减慢速度动作规律凸轮机构(20)复杂传动曲柄滑块、导杆、凸轮机构等
四、系统功能数值：
系统具备多种机构的动作功能数值测量试验，含有槽轮机构、棘轮机构、曲柄滑块、曲柄导杆滑块机构，凸轮机构等多种平面机构测量试验，写入与输出速度收集测量试验，角位移、角速度、角加快速度度，弯曲线与数值就地实时显露，直线位移、线速度、线加快速度度弯曲线与数值就地实时显露，具备弯曲线调节，历史数值回放，打印，导出等功能，同时设定有平面机构动作拟真功能，能显露机构动作动画以及动作功能数值弯曲线显露，功能数值调节输出不一样功能数值与弯曲线等。
系统截图1
系统截图2
五、主要配备及技术功能数值
1.温度（℃）：实操时-5℃至+30℃，非实操时-10℃至+35℃
2.电压（V）和频率：交流AC电源220V，50 Hz
3.作业环境：温度（℃） -10℃～＜+40℃，相对湿度＜85%(25℃)，海拨＜4000m
4.直线DC调节速度电机：规格限定功率（W）355W，转动速度0－1400r/min，1台
5.磁粉限制动作器 25N*m 1台
6.角位移传感器：输出电压（V）5V，脉冲数360，2个
7.角位移传感器：输出电压（V）5V，脉冲数1000，1个
8.直线位移传感器：输出电压（V）5V ，测量范围150 mm ，1支
9.压力传感器，50N，1台；200N 1台
10.实验台外观尺寸：约1500×800×1250(mm)
11.重量（kg）：350kg
六、配套工量具
1.游标卡尺0-150mm:1把
2.外径千分尺0-25mm:1把
3.角尺100mm: 1把
4.塞尺0.05-1mm: 1把
5.水平尺100mm: 1把
6.内六角板手2、2.5、3、4、5、6:各2把
7.百分表0-10mm:1个
8.磁性百分表座: 1个
9.结合工量具包:1套
10.电机测速表: 1个
11.声级计: 1个
