中央空调实训考核装置，中央空调实训设备
时间：2025-07-28 23:44:04 点击次数：
中人教仪厂
LC-10 中央空调实验考核装置
一、 设备基础简介：
按照《中华人民共和国教育行业标准（制冷和空调运用与维修专业仪表器具设备配备装备标准）》，教育部"振兴21世纪职业教育课程改革和教学资料及实训指导书建造设计规划"的教学要求，集合生产实际和职业岗位的技能要求，按照职业及本科院校的教学、实验、实验要求研制和研发的设备。

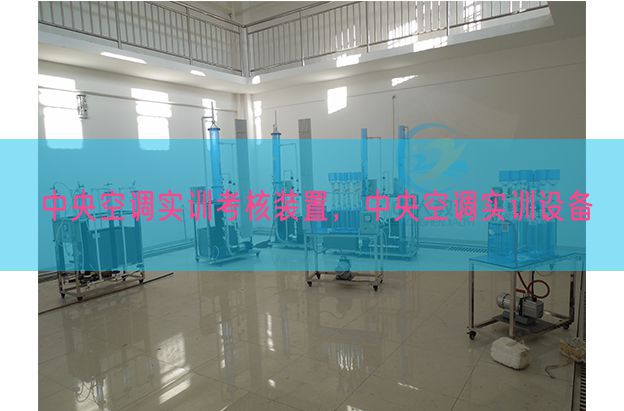

（参考图）
二、 特 点
1、中央空调实验考核装置是按照目前国内建筑电气，楼宇智能化精心设计的综合实验装置，本装置集合当前安防领域的先进技术，从教学实验的要求的角度出发，以工程化的设计理念完整的完成了中央空调全空气调动系统的作业过程。
2、直观性强 中央空调实验考核装置直观展示了中央空调的系统构造、作业原理，可清楚的看到制冷循环系统构造及主要部位件的实物，此外，管路中设定有视液镜可查看制冷剂状态；高压管路为红色部分，低压管路为蓝色部分。
3、制冷系统流程图；可清楚的看到制冷循环系统构造，方便教学演示讲解及学生对课本知识的理解掌控把握
*4、整机系统布置：应用平面立式构造，装置应用透明化，开放性设计，学生能够清晰的解整个系统工 作原理设备布置在同一平面上（水泵、压缩机、集水器、冷却塔）
布置图
三、 技术功能数值
1、电源：三相五线 AC 380 V±10% 50Hz；最大供冷量：5kW；最大写入总功率（W）：6.5kW；制冷规格限定功率（W）：7.5.kW；最大堵转电流（A）：50A；制热规格限定功率（W）：2.0kW；规格限定写入电流（A）：7A
2、房间尺寸:：800MM*900MM*1800MM
3、风储物柜水源泵平台：2000MM*9100MM*700MM前面放风储物柜，后面布置分水器、集水器、管道.水泵。
4、制冷平台：2000MM*9100MM*700MM，上面放置压缩机、冷却塔，蒸发器、冷凝器
5、实验安全模型块：本模型块可控制整机作业环境，确定 系统的作业平稳，可保护学生的实验时的平稳和安全，关键时可切断总电源。：
1)、智能模型块模型块可检验测试、监控装置系统的交流AC电源的电压（V），在测量过压时，设备过载保护、能够收集被监控设备交流AC电源的电流（A）值，在测量过流值时，设备过载保护、能够收集被监控设备交流AC用功功率（W）温度（℃）、在测量过温时，设备过载保护
2）、系统平台：
电流（A）、电压（V）温度（℃）、并经过CAN /GSM通讯上传到监控主机或监控云平台，监控主机或云平台可以判别被监控电源的运行状态，如电压（V），电流（A），电流（A）和温度（℃）。
3）、作业电源 规格限定电压（V）AC220V、功耗 正常监视状态≤2W 报警状态≤2.5W、
4）监控报警过压（115%）、欠压（80%）过流、电流（A）（50~1000mA）。
5）、温度（℃）：50-120度、漏电报警：50-1000MA连续可调、漏电报警通道：1路、温度（℃）报警：4路。
6）电流（A）检验测试通道：1路、电压（V）检验测试通道：3路。
7）报警方法：APP远程报警触点容量（KV）AC 220V/3A ，DC 30V/3A、
8）通讯连接口 通讯/GPRS通讯(选配)有效通讯距离≤1km.
9)、经过手机可下载APP系统控制系统，或者电脑经过系统监控，
10)、传感器:电流（A）互感器及电流（A）互感器：使用2000:1。如果实际使用互感器和设备配,置不一样，多咯温度（℃）传感器使用的是100K特性的热敏电阻.
11）功能显露：可显露电压（V）、电流（A）、功率（W）
12）、系统界面
13）、无线传感器:电压（V）：3.6V。待机电流（A）：20MA.报警电流（A）产250MA、低压报警：30天、通信方法：GSM、接收感知度：-129dBm、无线标准
14）、烟雾报警：内置无线互联网信号发射，可连接4G互联网，不再需要另外多加通信成本
四、装置的配备
1、控制储物柜：
钢制双层亚光密纹喷塑构造，构造坚固。可查看到中央控制器、接触器、热保护器等控制元件。操作面板上面有控制开关旋钮、作业状态指示灯、系统流程图及plc主机单元及测量试验点。
2、模仿故障：
模仿故障设定与系统集合完成，学生按照工序技艺解析故障可能产生的原因，确定故障发生的界限，并实行排故。
|
序号 |
故障名称 |
故障说明 |
故障现象 |
|
故障1 |
压缩机高压保护故障 |
系统高压报警 |
压缩机停机 |
|
故障2 |
压缩机低压保护故障 |
系统低压报警 |
压缩机停机 |
|
故障3 |
冷却水流量故障保 |
系统流量报警 |
压缩机停机 |
|
故障4 |
冷冻水流量故障保护 |
系统流量报警 |
压缩机停机 |
|
故障5 |
冷却风机故障 |
系统流量报警 |
压缩机停机 |
|
故障6 |
冷冻水泵停机故障 |
系统流量报警 |
压缩机停机 |
|
故障7 |
冷却水泵停机故障 |
系统流量报警 |
压缩机停机 |
3、测量仪表
3.1、电源电压（V）指示单元：提供1只交流AC电压（V）表和1只交流AC电流（A）表，用来测量系统电网电压（V）与测量压缩机、冷却水泵、冷冻水泵作业电流（A）。制冷系统压力检验测试单元：
3.2、提供2只真空压力表和1只双组压力控制器，测量界限分别为-0.1～1.5MPa、-0.1～3.5MPa,可显露系统压缩机低压侧和高压侧的压力改变，对压缩机起到保护作用。
4、控制方法：
4.1、手动控制：按钮在控制储物柜的门上，这些控制按钮接入到PLC各个相应的写入变量上，可直接对整个中央空调实行控制；
4.2、计算机数值控制：则应用组态技术建立计算机数值与PLC之间的平稳通讯，从而控制整个中央空调，并完成对空调运行数值的显露、解析等各种功能，同时也可经过互联网升级建立远程计算机数值与现场计算机数值的通讯，完成对中央空调的远程控制。
5、系统功能：
5.1、显露 压缩机高压保护故障、压缩机低压保护故障、冷却水流量故障保、冷冻水流量故障保护、冷却风机故障、冷冻水泵停机故障、冷却水泵停机故障、
5.2温度（℃）显露：冷却水进水温度（℃）、冷却水出水温度（℃）、蒸发器进水温度（℃）、蒸发器出水温度（℃）、制冷温度（℃）、风管回风温度（℃）。
5.3、触摸式一体教学平台,内装多功能教学系统，10点红外屏，处置整理器I3，硬盘：126T，尺寸：32寸,内部存储：4G，互联网，无线
*5.4、教学同步动画控制：系统与装置集合，在设备上任何一点实操，系统会有同步的动画控制，以及对应的原理数值控制关系。
5.5、系统含压缩机、水泵、风机等电流（A）、功率（W）、有功功率（W）、无功功率（W），功率（W）因数。
6、电气配备表
|
编号 |
名称 |
单位 |
数量 |
|
|
1 |
配电控制储物柜，互联网式机储物柜 |
套 |
1 |
|
|
2 |
三相4P带漏电开关 |
只 |
|
32A |
|
3 |
三相保险 |
台 |
1 |
32A |
|
4 |
450V电流（A）表，30A电流（A）表 |
个 |
1 |
6L2 |
|
5 |
开关电源:为控制系统提供电源 |
套 |
1 |
Q60.:提供+24V.+5V |
|
6 |
风储物柜变频器0.35KW |
套 |
1 |
风储物柜送风6SL3210-5BE13-7UV0 0.37KW 380V 三相 |
|
7 |
冷却风机变频器V20变频器0.35KW |
套 |
1 |
风储物柜送风6SL3210-5BE13-7UV0 0.37KW 380V 三相 |
|
8 |
冷冻变频器西门子V20变频器0.75KW |
套 |
1 |
冷冻主泵6SL3210-5BE17-5UV0 0.75KW 380V 三相 |
|
9 |
冷却水泵变频器V20变频器0.75KW |
套 |
1 |
6SL3210-5BE17-5UV0 0.75KW 380V 三相 |
|
10 |
模仿量模型块（西门子） |
套 |
1 |
4路AI写入 |
|
11 |
模仿量模型块（西门子） |
套 |
1 |
4路A0输出 |
|
12 |
1200系列PLC主机 |
套 |
1 |
CPU1214CDC/DC/DC
6ES7214-1AG40-0XB0 |
|
13 |
热电阻模型块，（西门子） |
套 |
2 |
SM 1231 4 x RTD 6ES7231-5PD32-0XB0 |
|
14 |
制冷压力变送器 |
套 |
2 |
4-20MA/0-3MP |
|
15 |
温湿度传感器 |
套 |
1 |
4-20MA.温度（℃）-40-80，湿度0-100测量房间 |
|
16 |
二氧化碳传感器 |
套 |
1 |
4-20MA.测量房间 |
|
17 |
中央空调控制实验系统 |
套 |
1 |
|
|
18 |
通信线 |
只 |
1 |
|
|
19 |
PT100传感器 |
只 |
6 |
|
|
20 |
PT100湿球传感器 |
只 |
1 |
测量冷却风机排风温、湿度PID控制 |
|
21 |
32寸触摸式一体教学平台 |
套 |
1 |
|
7、冷水冷机组：
7.1、制冷系统：应用涡旋式压缩机、干式蒸发器、壳式冷凝器、冷却塔 、过滤器、压力表、构成
7.2、4.3寸主机控制器：系统由显露模型块、功能模型块、自主配备结合）嵌入式触摸屏主机，应用触摸屏控制,可直接进入系统调动，电压（V）5-36V/50HZ，带开机语音功能，尺寸4.3寸，内部存储156M,电容式。
1）、可显露压缩机排气温度（℃）、压缩机吸气温度（℃）、蒸发器温度（℃）、冷凝温度（℃）。
2)、上位机系统同时在线同时监控系统的状态（选配）。数码管显露器在线显露开度、温度（℃）以及故障代码。数码管显露器在线显露开度和温度（℃）以及故障代码.
3)、弯曲线显露：可显露温度（℃）就地实时弯曲线、设定有上位机调动和手动调动功能、可自行制冷系统制冷剂流量设定最小开度。
*4）、可以设定过热度、自动调动：设备运行时有断电记忆功能，保持当前值不变。保证制冷/热泵/冷库/水机等状态下的流量开度。、开度就地实时显露：控制对象为最大 5000 开度设定。
5）、手动4 路就地实时温度（℃）显露：控制器同时检验测试系统的制冷多点温度（℃），来控制机组过冷/过热度。
6）、显露界面上29 路功能数值控制功能数值设定/查询：控制器内全部与控制相关的温度（℃）功能数值、时间功能数值、控制功能数值、等29个功能数值全部可以调节，以适应制冷/热泵/冷库/水机等设备。
7）、4路用户模仿环境数值入：在调节测试中经过系统模仿设定，可模仿制冷主机组在各个温度（℃）条件下，阀的开度状态来积累大量数值，从而按照每一个制冷机组的特别点来设定的标准开度值。
8）、F)、多达 8 路设备运行监控：在线监控机组的压缩机、膨胀阀、各点温度（℃）、保护动作电子回路等运行状态。
9)、过冷/热度控制界限：2-15 摄氏度。可自行设定制冷主机的过/冷、过热度为设计提供数值。
10)、手动设定温度（℃）和开度可显露查询/设定：控制器全部检验测试到的温度（℃）全部可以被查询开度也可以就地实时查询显露
11)、手动设定调动功能：在机组研发和调节测试阶段，可以经过控制器手动调动功能，取得有效的试验数值。
7.3、冷却系统：由2台冷却水泵（其中1台备用），流量开关构成。原理：经换热后的高温水经冷却塔蒸发，风机把热量带走，散热后低温水由水泵抽回到冷凝器内，再与压缩机高压管实行热交换。由水泵压出冷却塔 ，周而循环。数值经过PLC实行度温度（℃）、流量监测，其中主水泵应用PID控制，控制水的流量，再由PLC送到计算机数值中实行就地实时显露监控。
7.4水泵、水管贴有标签，能明确水管名称、水流方向。
7.5、配备表
|
编号 |
名称 |
单位 |
数量 |
|
|
制冷系统 |
|
1 |
压缩机 |
台 |
1 |
3P，涡旋式380V |
|
2 |
壳式冷凝器 |
只 |
1 |
3P |
|
4 |
储液器2P |
个 |
1 |
2L |
|
5 |
干式 |
套 |
1 |
3P |
|
6 |
液视镜 |
套 |
1 |
3/8 |
|
7 |
高低压表 |
只 |
2 |
低压21.8MP高干3.8MP |
|
8 |
热力膨胀阀 |
只 |
1 |
TNX |
|
9 |
手阀 |
只 |
4 |
含有：，1只加液阀，1个截止阀，2只高低压传感器截止阀 |
|
冷却水系统 |
|
1 |
变频冷却水泵 |
只 |
1 |
为主泵 |
|
2 |
变频风机 |
个 |
1 |
轴流FN吸风式－380/300MM |
|
3 |
冷却水塔 |
套 |
1 |
3T带补水开关 |
|
4 |
备用泵 |
只 |
1 |
|
8、冷冻水系统
8.1、水系统是中央空调的神经末端系统 ，为终端用户提供冷媒水，系统配备2台冷冻水泵（其中1台备用）、2台冷冻水泵，应用一套分水器对冷量实行分配调动，为整机系统提供冷源，应用一套分水器对冷量实行分配调动，经过PLC实行温度（℃）、流量PID控制。控制水的流量。并经过A/D模型块变换后送入PLC中，再由PLC送到计算机数值中实行就地实时显露监控。
8.2、水泵、水管需要贴标签，能明确水管名称、水流方向。
8.3、配备表
|
编号 |
名称 |
单位 |
数量 |
|
|
1 |
分水器 |
套 |
1 |
一进4出：应用304不锈钢制作，设计有排水口，设备停止使用时可排出设备内的水
|
|
2 |
配套阀门 |
个 |
10 |
应用黄铜升降闸阀，构造：多圈手轮式 |
|
3 |
集水器 |
套 |
1 |
一进4出：应用304不锈钢制作，设计有排水口，设备停止使用时可排出设备内的水
|
|
4 |
不锈钢补水水箱 |
套 |
1 |
不锈钢补水水箱400*300*350 |
|
5 |
制冷主水泵 |
只 |
1 |
变频 |
|
6 |
备用制冷水泵 |
只 |
1 |
变频 |
9、集中送风系统：
9.1、由一个模仿房间，和一个结合式风储物柜构成。模仿房间应用30*30工业标准铝型材和双面烤漆木板构造，内部装备有和真实空调末端同样的风机盘管，三级调节速度，由调节开关用户自由调。结合式风储物柜系统由回风口，新空气混合风口，送风机，中央空调蒸发器，管道，电磁阀构成。
9.2、风储物柜风速经过PLC实行温度（℃）、流量PID控制
9.3、配备表
|
编号 |
名称 |
单位 |
数量 |
|
|
1 |
模仿客房 |
套 |
1 |
800*900*200，铝木构造装备有四个轮子，便利位移，门使用有机玻璃，提升实用性 |
|
2 |
房间风机盘管 |
套 |
1 |
F34 功能：三档风速度调动 |
|
3 |
风速调节开关 |
|
|
86型 |
|
4 |
回风口 |
套 |
1 |
|
|
6 |
送风管道 |
套 |
1 |
共板式，镀锌板 |
|
7 |
结合式风储物柜 |
套 |
|
有机透明 |
|
8 |
变频风机 |
个 |
1 |
300MM,风量2800/S离心式 |
|
9 |
中央空调专业冷排 |
个 |
1 |
12平方 |
10、★赠送制冷制热技术多媒体课件教学系统适应全部的教学资料及实训指导书，内容丰富并可随意调取。合理地运用多媒体课件教学系统，可以很大程度上减轻老师讲课的作业量。
★1、提供研发单位"制冷制热技术多媒体课件教学系统"著作权证书复印件加盖单位公章；
★2、提供研发单位"授权书"原件并盖公章；
★3、为了教学的统一性要求制冷制热技术多媒体课件教学系统与实验装置是同一个生产商！
(含有以下内容):
001-绪论
002-单级蒸气压缩式制冷的作业原理
003-单级蒸气压缩式制冷课程理论循环
004-带有液体过冷制冷循环
005-带有蒸气过热制冷循环
006-回热循环
007-单级蒸气压缩式制冷实际压缩过程
008-单级蒸气压缩式制冷实际循环
009-单级蒸气压缩式制冷功能影响
010-制冷剂
011-载冷剂
012-活塞式制冷压缩机功能
013-活塞式制冷压缩机构造
014-螺杆式制冷压缩机
015-回转式和离心式制冷压缩机
016-冷凝器
017-蒸发器
018-节流机构
019-制冷系统辅助设备12
020-制冷系统辅助设备34
021-蒸气压缩式制冷系统及设备
022-供液方法
023-制冷管道
024-制冷系统构成
025-制冷机组1
026-制冷机组2
027-空调用制冷站1
028-空调用制冷站2
029-冷却水系统
030-冷却水系统2
031-冷冻水系统1
032-冷冻水系统2
033-双级蒸气压缩式制冷1
034-双级蒸气压缩式制冷2
035-双级蒸气压缩式制冷3
036-复叠式蒸气压缩制冷
037-吸收式制冷
038-吸收式制冷原理1
039-吸收式制冷原理2
040-单效吸收式制冷1
041-单效吸收式制冷2
042-双效吸收式制冷1
043-双效吸收式制冷2
四、实验内容
1．认识中央空调的构造及设备的实验；
2．中央空调启动和停止的实验；
3．中央空调的运行、调动实操实验；
4．对中央空调的运行工况及各运行功能数值实行检验测试实验；
5、压缩机高压保护故障
6、压缩机低压保护故障
7、冷却水流量故障保护
8、冷冻水流量故障保护
9、冷却风机故障
10、冷冻水泵停机故障
11、冷却水泵停机故障
