1.平台简介

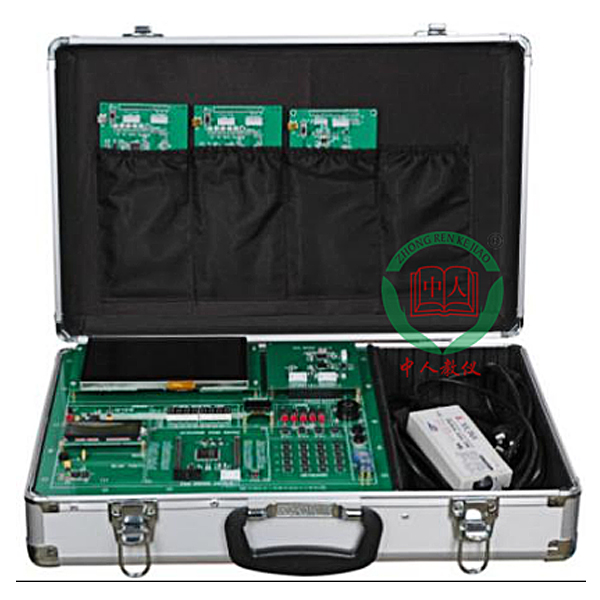

医疗电子自动化设计实训平台基于Xilinx的Spartan3E-XC3S250E的实验教学平台，该产品主要面向在校生物医学工程、电子、计算机等专业高年级本科生和研究生。
该实验平台可以完成常规的人体生理参数监测，如心电、血氧、体温、呼吸、无创血压和有创血压。除此之外，该实验平台还包括丰富的外设，包括7寸800*480分辨率触摸屏、OLED12864显示模块、LCD1602显示模块、七段数码管、独立按键、LED、矩阵键盘、拨位开关等。
由于平台上集成了蓝牙模块，学生就可以基于Android手机开发一些APP，与平台上的各种模块进行交互，便于进行家用和便携式的医疗设备开发。
医疗电子自动化设计实训平台配套的人体生理参数监测系统，可以用于监测心电、血氧、体温、血压和呼吸五大人体生理参数，该监测系统通过扩展板与医疗电子自动化设计实训平台连接，由于扩展板是开放的，因此后续还可以制作更多的扩展板。
2.实验平台规格
1、7寸屏幕分辨率：800*480，电容触摸屏；
2、心电信号测量范围：30~350BPM，精度为±2BPM；
3、血氧信号测量范围：0~100%，分辨率1%，精度2%（70%-100%），3%（40-69%），脉搏次数：20-250次/分；
4、温度信号测温范围：-25℃~+45℃，精度为±0.1℃；
5、呼吸率范围：0-60BPM
6、收缩压范围：60mmHg-240mmHg、平均压范围：40mmHg-210mmHg、舒张压范围：30mmHg-190mmHg
7、机械实训安全教育虚拟仿真软件：本软件基于unity3d开发，软件采用三维漫游的形式，可通过键盘控制移动，鼠标控制镜头方向，设有机械安全距离实验，机械安全保护装置实验、机械安全防护设计基础考核，实验进行时，三维漫游画面采用箭头与脚印图案提示移动至实验位置，机械对象周围圆圈显示了工作半径，实验过程伴有三维机器人的对话框提醒。
A、机械安全距离实验内容包括防止上下肢触及危险区的安全距离实验（内分2种围栏高度与开口大小），选择进入后，镜头前弹出GB23821-2009《机械安全防止上下肢触及危险区的安全距离》要求，错误示范：实验过程为人体进入机械对象工作半径受到伤害后，血色画面与语音提醒收到机械伤害，并回至原位并进行下一实验，最终一步为正确做法。
B、机械安全保护装置实验分为安全联锁开关、安全光幕、安全垫、安全激光扫描仪等保护装置实验，可选类别（安全输入、安全控制、安全输出、其他）、生产厂家、产品列表（安全联锁开关、安全光幕、安全垫、安全激光扫描仪、安全控制器、安全继电器、安全护栏）。安装位置有蓝色闪烁框架提醒，实验流程：选择安全护栏并安装、选择安全连锁开关（或选择安全光幕、安全垫、安全激光扫描仪）并安装、选择安全控制器并安装至电气控制箱、选择安全继电器并安装至电气控制箱、点击电气控制箱上的启动按钮。若进入危险区域时，系统将提示报警音，且机械对象停止工作，选择电气控制箱上的复位按钮可停止。
C、机械安全防护设计基础考核要求完成机械安全系统的安装，正确安装安全护栏、安全联锁开关、安全光幕、安全垫、安全激光扫描仪、安全控制器、安全继电器、24V电源、信号灯及急停按钮，考核分为十个考核点，部分考核点有3个选项，由学生自由选择，最终10项考核点选好后，提交确认，系统自动得出总分数以及各考核点的得分情况。
D、软件须为整体同一平台，不得以单独的资源展现。
E、同时为客户提供本软件的VR安装包方便用户拓展为VR实验，VR设备及软件安装调试不需提供。
3.主要特点
1、扩展接口，通过扩展板与人体生理参数监测系统相连接，学生可以实现五大人体生理参数监测实验，如心电监测实验、血氧监测实验、血压测量实验、体温测量实验和呼吸监测实验，与生物医学工程专业紧密结合
2、蓝牙模块，轻松与Android手机进行交互，进行家用和便携式的医疗设备开发
3、7寸液晶触摸屏，分辨率为800*480，实现复杂功能，诸如波形显示
4、丰富的基础模块，诸如OLED12864、LCD1602、矩阵键盘，可以实现非常丰富的实验
4.平台适用
1、基于FPGA的算法分析与研究，尤其是人体生理参数（如心电、血氧、体温、血压、呼吸等）相关算法，且本实验平台提供了丰富的HDL源码
2、便携式监护类医疗器械开发，诸如心电监护仪、血氧监护仪、呼吸监护仪和血压测量仪等，且本实验平台提供了丰富的基于Android平台的APP源码
医疗电子自动化设计实训平台基于Xilinx的Spartan3E-XC3S250E的实验教学平台，该产品主要面向在校生物医学工程、电子、计算机等专业高年级本科生和研究生。
该实验平台可以完成常规的人体生理参数监测，如心电、血氧、体温、呼吸、无创血压和有创血压。除此之外，该实验平台还包括丰富的外设，包括7寸800*480分辨率触摸屏、OLED12864显示模块、LCD1602显示模块、七段数码管、独立按键、LED、矩阵键盘、拨位开关等。
由于平台上集成了蓝牙模块，学生就可以基于Android手机开发一些APP，与平台上的各种模块进行交互，便于进行家用和便携式的医疗设备开发。
医疗电子自动化设计实训平台配套的人体生理参数监测系统，可以用于监测心电、血氧、体温、血压和呼吸五大人体生理参数，该监测系统通过扩展板与医疗电子自动化设计实训平台连接，由于扩展板是开放的，因此后续还可以制作更多的扩展板。
2.实验平台规格
1、7寸屏幕分辨率：800*480，电容触摸屏；
2、心电信号测量范围：30~350BPM，精度为±2BPM；
3、血氧信号测量范围：0~100%，分辨率1%，精度2%（70%-100%），3%（40-69%），脉搏次数：20-250次/分；
4、温度信号测温范围：-25℃~+45℃，精度为±0.1℃；
5、呼吸率范围：0-60BPM
6、收缩压范围：60mmHg-240mmHg、平均压范围：40mmHg-210mmHg、舒张压范围：30mmHg-190mmHg
7、机械实训安全教育虚拟仿真软件：本软件基于unity3d开发，软件采用三维漫游的形式，可通过键盘控制移动，鼠标控制镜头方向，设有机械安全距离实验，机械安全保护装置实验、机械安全防护设计基础考核，实验进行时，三维漫游画面采用箭头与脚印图案提示移动至实验位置，机械对象周围圆圈显示了工作半径，实验过程伴有三维机器人的对话框提醒。
A、机械安全距离实验内容包括防止上下肢触及危险区的安全距离实验（内分2种围栏高度与开口大小），选择进入后，镜头前弹出GB23821-2009《机械安全防止上下肢触及危险区的安全距离》要求，错误示范：实验过程为人体进入机械对象工作半径受到伤害后，血色画面与语音提醒收到机械伤害，并回至原位并进行下一实验，最终一步为正确做法。
B、机械安全保护装置实验分为安全联锁开关、安全光幕、安全垫、安全激光扫描仪等保护装置实验，可选类别（安全输入、安全控制、安全输出、其他）、生产厂家、产品列表（安全联锁开关、安全光幕、安全垫、安全激光扫描仪、安全控制器、安全继电器、安全护栏）。安装位置有蓝色闪烁框架提醒，实验流程：选择安全护栏并安装、选择安全连锁开关（或选择安全光幕、安全垫、安全激光扫描仪）并安装、选择安全控制器并安装至电气控制箱、选择安全继电器并安装至电气控制箱、点击电气控制箱上的启动按钮。若进入危险区域时，系统将提示报警音，且机械对象停止工作，选择电气控制箱上的复位按钮可停止。
C、机械安全防护设计基础考核要求完成机械安全系统的安装，正确安装安全护栏、安全联锁开关、安全光幕、安全垫、安全激光扫描仪、安全控制器、安全继电器、24V电源、信号灯及急停按钮，考核分为十个考核点，部分考核点有3个选项，由学生自由选择，最终10项考核点选好后，提交确认，系统自动得出总分数以及各考核点的得分情况。
D、软件须为整体同一平台，不得以单独的资源展现。
E、同时为客户提供本软件的VR安装包方便用户拓展为VR实验，VR设备及软件安装调试不需提供。
3.主要特点
1、扩展接口，通过扩展板与人体生理参数监测系统相连接，学生可以实现五大人体生理参数监测实验，如心电监测实验、血氧监测实验、血压测量实验、体温测量实验和呼吸监测实验，与生物医学工程专业紧密结合
2、蓝牙模块，轻松与Android手机进行交互，进行家用和便携式的医疗设备开发
3、7寸液晶触摸屏，分辨率为800*480，实现复杂功能，诸如波形显示
4、丰富的基础模块，诸如OLED12864、LCD1602、矩阵键盘，可以实现非常丰富的实验
4.平台适用
1、基于FPGA的算法分析与研究，尤其是人体生理参数（如心电、血氧、体温、血压、呼吸等）相关算法，且本实验平台提供了丰富的HDL源码
2、便携式监护类医疗器械开发，诸如心电监护仪、血氧监护仪、呼吸监护仪和血压测量仪等，且本实验平台提供了丰富的基于Android平台的APP源码
常见问题：
1、如果我要购买医疗电子自动化设计实训平台,医疗电子实验箱，是否有安装、培训服务呢？
答：我们的设备如果没有特别注明“不含安 装”“裸机价”“出厂”等字样的，都是提供安装、培训服务的。
2、你们的医疗电子自动化设计实训平台,医疗电子实验箱是否能开增值税专用发票？
答：可以的，我们是正规企业，并且已经升级到一般纳税人，可以开具增值税专用发票，如果您需要开医疗电子自动化设计实训平台,医疗电子实验箱的发票，您需要提供开票资料。
3、你们的医疗电子自动化设计实训平台,医疗电子实验箱都是自己生产的吗？都有什么产品资质？
答：我们公司是专业生产教学设备的企业，完全自主生产，并通过了最新版ISO9001认证，拥有多项专利与著作权。
