家用中央空调实验装置

时间:2024-01-21 16:32:27 点击次数: 中人教仪厂

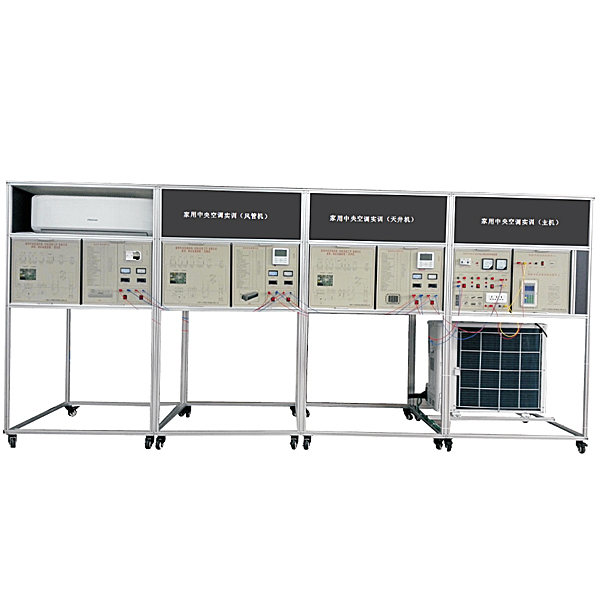

家用中央空调实验装置,透明制冷演示实验装置

一、设备基础简介
ZRLR-HS户式中央空调实验考核装置是在电力空调系统中,应用变频压缩机、电子膨胀阀和先进控制系统,控制压缩机的制冷剂循环量和进入室内换热器的制冷剂流量,就地就地就地实时地适用室内冷热负荷要求的高效率冷剂空调系统。VRV空调系统设定有节能、舒适、运行平稳、占用的建筑空间比较小等诸多优点,更能适用用户个性化的使用要求,在几百到两万平方米的建筑物中得到广泛应用。
二、主要特色
1,系统应用VRV机组,其特别点为重量(kg)(kg)优、体积小、压缩机变频调动。变频压缩机可调动界限位于其规格限定能力的48%~104%之间,其能量调动须考虑到压缩机频率调动所需的时间,由于变频压缩机本身的动态特性限制,在调动能量时应小于一定的速度,故调动为分步,分阶段调动;而压缩机电机的转动速度是按照室内空调负载成比例改变的。
2,系统终端处置整理机多样化:让学生理解室内机组的多样化的构造形式。每个终端处置整理机配备装备装备制冷系统流程板、控制电子线路流程板、温度(℃)(℃)(℃)表及压力表,可查看到机组的全部控制电子线路。
3,系统的完整性、单独性:与实际中的家用中央空调,其控制功能、保护功能、显露功能完全一致,每个用户终端全部可以在同一工况下单独控制。
实操台只需交流ACACAC220V电源即可投入使用,占地面积小,节约用房、减少基建投资。
4,装置直观展示了家用中央空调的系统构造、作业原理,便利教师的演示讲解及学生对课本知识理解掌控把握。构造合理,造型美观装置构造合理紧凑、造型美观大方,实验桌还设定有四个万能转向轮和四个固定调动机构,便利位移和固定。
实验装置系统设定有模仿故障设定功能,在制冷系统、电气系统中设定故障。经过具体情况提升学生解析能力,有利于学生将课程课程课程理论用来实际,并培养其实际动手能力。
5,设定有电流(A)(A)(A)型漏电保护装置,对地漏电电流(A)(A)(A)超过一定值,即跳闸切断电源;并有热保护器件,对压缩机实行过热、过载保护等功能。
6,单片机plc可编程设计与控制虚拟拟真系统:
本系统基于unity3d研发,内置实验步骤、实验指导书、电子线路图、集合套件表单、连接线路、接通电源、电子线路图、场景重置、返回等按钮,在连线及代码正确后,可以经过启动/停止、正向动作、反向动作按钮实操三维(3D)(3D)(3D)机床模型动作,在连接线路状态下,三维(3D)(3D)(3D)机床模型可实行放大/缩小、平移。

家用中央空调实验装置,透明制冷演示实验装置


家用中央空调实验装置,透明制冷演示实验装置

一.基础简介:
适用来制冷、空气调动、食品冷冻、家电等专业的教学。系统中的压缩机、蒸发器、冷凝器应用透明耐压玻璃作壳体,可直接查看到制冷剂的蒸发和冷凝情况,并经过进出水温的改变可查看制冷效果。
二、主要特别点:
1、制冷剂:可经过玻璃冷凝器、蒸发器查看制冷剂在螺旋蒸发器、冷凝器管外蒸发,冷凝的雾化过程。
2、玻璃冷凝器(制冷剂走外,蒸发器管内管里走水),可透过玻璃可查看制冷工质在玻璃冷凝器中的冷凝过程,及压缩机的作业情况,
3、玻璃蒸发器:(制冷剂走外,蒸发器管内走水)可透过玻璃,查看制冷工质在玻璃蒸发器中的蒸发过程,及压缩机的作业情况。
三、主要配备装备装备:
实验装置:由制冷系统、温度(℃)(℃)(℃)测量试验、流量测量以及控制系统等含有概括。
1、温度(℃)(℃)(℃)测量:
可以测量吸气压力、排气压力、压力、吸气温度(℃)(℃)(℃)、排气温度(℃)(℃)(℃)、入口温度(℃)(℃)(℃)、室内环境温度(℃)(℃)(℃)
2、控制屏:
应用实操实操操作面板为双层彩色喷塑构造,造型新颖;实操实操操作面板上布置制冷系统,可直观展示制冷系统构造;正面设定有电源控制及测量仪表功能板
3、模型块:
分别测量压缩机功率(W)(W)(W)。经过键控、数字显露窗口完成人机对话的智能控制模式,可测量负载的有功功率(W)(W)(W)、无功功率(W)(W)(W)、功率(W)(W)(W)因数、电压(V)(V)(V)、电流(A)(A)(A)、频率及负载的性质;
1)设定有短路、过流、过压、欠压、失压、功率(W)(W)(W)限定6大保护功能;电源设定有一键锁定功能,处置整理故障时,防止漏电保护器合闸,造成触电危险;电源设定有故障锁定功能,发生故障导致跳闸时,不能人为上电,只能经过清除故障后,才能上电成功
2)应用LCD液晶实操实操操作面板就地就地就地实时监控设备运行情况,提能就地就地就地实时监测电压(V)(V)(V)、电流(A)(A)(A)、功率(W)(W)(W)、电能等功能数值,液晶触摸屏监测数值。
3)阀值值设备:短路、过流、过压、欠压、失压、功率(W)(W)(W)等阀值设定
4)短路保护:保护设备电流(A)(A)(A)大到3倍时同,0.3秒内瞬间跳闸
5)漏电保护:当漏电值到达设定值1%时,系统0.1秒内瞬间断电。
过载保护:防止设备着火保护,当负载到达设定值5%时,系统0.1秒内瞬间跳闸。
6)过压保护:有效防止设备损坏,当电压(V)(V)(V)达到时270V时,系统0.5秒内瞬间跳闸。
7)欠压保护:有效防止设备损坏,当电压(V)(V)(V)达到时165V时,系统0.5秒内瞬间跳闸。
