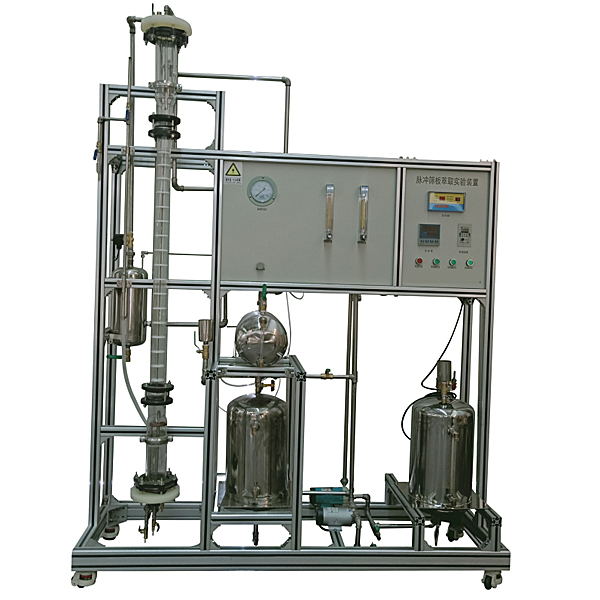

筛板萃取塔传质效率实训台

筛板萃取塔传质效率实训台,变频器调速系统实验装置

装置特点
1、整个装置美观大气，结构设计合理，整体感强，能够充分体现现代化实验装置的概念。
2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。
3、整套设备除去特殊材料外均采用工业用304不锈钢制造，所有装备均进行精细抛光处理，体现了整个装置的工艺完美性。
4、塔节采用优质无机玻璃制作，视觉效果好，方便学生观察。
5、塔内构件及管道均由304不锈钢材质制作。
6、装置设计可360度观察，实现全方位教学与实验。
装置功能
1、了解脉冲筛板萃取塔的结构。
2、掌握脉冲筛板萃取塔性能的测定方法。
3、了解筛板萃取塔传质效率的强化方法。
主要配置
筛板萃取塔、空压机、流量计、脉冲控制器、电磁阀、水泵、填料、储液罐、缓冲罐、数字显示仪表、304不锈钢框架
公用设施
水：装置自带不锈钢水罐，连接自来水接入。 实验物料：水--- 煤油。
电：电压AC220V，功率2KW，标准单相三线制。
技术参数
1、筛板萃取塔，塔两端直径较大部分为上澄清段（油水分离）和下澄清段。中间为两相传质段，在塔的下澄清段装有脉冲管和轻相分布器；在上澄清段设有重相分布器、轻相出口以及缓冲器。萃取操作时，由脉冲发生器提供的脉冲气流使塔内液体作上下往复运动，迫使液体经过筛板使分散相破碎成较小的液滴分散在连续相中，并形成强烈的上下湍动，从而促进传质过程的进行。
2、玻璃筛板塔：直径Ф60mm，有效高 1000mm，板间距50~100mm；上、下扩大段直径Ф100mm，高300~500mm。
3、进料泵：MP型磁力驱动泵：功率30Ｗ，扬程4m，数量1台。
4、流量计：玻璃转子流量计2.5-25L/h，数量2支。
5、空压机：无油静音空压机，功率750W。最大工作压力0.8Mpa，带油水分离器。
6、脉冲控制仪：无触点脉冲控制仪，电压220V，功率40W，脉冲间隔时间0.8-30s。
7、稳压器：工作压力0-0.3Mpa。
8、回收槽：容积20L，304卫生级不锈钢。
9、轻相罐：容积20L，304卫生级不锈钢。
10、重相槽：容积20L，304卫生级不锈钢。






筛板萃取塔传质效率实训台,变频器调速系统实验装置

一、产品特点：

本装置采用典型的日本三菱公司最近推出的高性能、多功能FR-A740型变频调速器(380V、0.75kW)为主机，外配脉冲编码器电机制动测速系统。整台设备能够完成开环与闭环系统实验以及变频调速器所有功能实验。敞开式的结构，能让学生综合地学习和掌握变频调速器结构原理、检测维护。它适用于大中专院校、职校、技校自动化专业配套教学和开放实验

二、实验台技术参数：

1、输入电源：AC380V±5％ 50Hz　    2、额定电流：3A
3、环境温度：-5℃～40℃　            4、外形尺寸：1600×700×1250mm
5、相对湿度：≤90％(25℃)　          6、变 频 器：FR-A740-0.75K

三、产品构成：

1、实验台：安装有实验所需的全部电器元件、仪表、开关按扭等，使整体坚固美观实用，实验方便。

2、实验负载电动机：采用三相异步电机。

3、实验导线：所有接插件均采用安全型迭接插头，为学生实验提供了极高的安全性，实验插接方便、快捷。

4、电机导轨与光电编码器1副

5、实验桌：一张两座。

四、实验桌：铝木结构，桌面为防火、防水、耐磨高密度板，造型美观大方。采用特制模具制作的优质铝合金做框架，铝合金表面经氧化处理，经久耐用，美观大方，符合现代审美观，桌面为防火、防水、耐磨高密度板，桌子下部配置储存柜。

五、实验项目：

1．PU点动运行实验                   9．多段速度运转实验

2．外部点动运行实验                  10．速度反馈系统实验

3．开环运行实验                      11．瞬时停电起动实验

4．闭环运行实验                      12．速度定位系统实验

5．外部操作实验                      13．PID控制系统

6．组合操作实验                      14．网络控制实验

7．程序运转实验                      15．通讯操作运转实验
