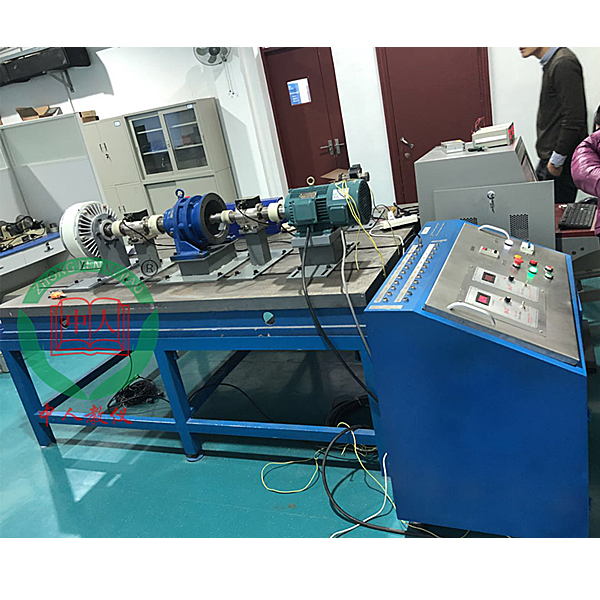

齿轮传动综合性能测试实验装置

齿轮传动综合功能测量试验实验装置,高级维修电工直线DC调动速度实验装置

技术功能数值和功能要求
1.1 测量试验试验功能
“齿轮传动功能综合功能测量试验试验台”的试验对象为各种类型的齿轮传动装置，主要完成下列功能试验：
(1).齿轮传动回转动作精确度测量试验实验。
(2).齿轮传动背隙测量与扭转刚度测量试验试验。
(3).齿轮传动空载摩擦转矩测量试验。
(4).齿轮传动机械效率测量试验试验。
(5).齿轮传动变荷载量下的综合功能试验。
2.1 主要技术功能数值
2.1.1 驱动部分
驱动电机功率（W）（W）（W）：3 KW
驱动电机规格限定转动速度：1500rpm
驱动电机转动速度改变界限：200-3000rpm（变频或伺服驱动调动速度）
2.1.2荷载量部分
磁粉限限限制动作作作器  200Nm 630Nm各一台。
荷载量大小由控制系统经过电流（A）（A）（A）控制和自动平稳，有手控和荷载量时间谱写入两种功能。
2.1.3传感器部分
扭矩传感器  50Nm 500Nm。精确度小于0.2%FS
角位移传感器两套，2000栅/转
温度（℃）（℃）（℃）传感器  精确度≤0.1摄氏度



齿轮传动综合功能测量试验实验装置,高级维修电工直线DC调动速度实验装置

一、 设备基础简介

直线DC调动速度实验装置是依据《电力拖动自动控制系统》、《直线DC调动速度》、《高级维修电工（直线DC调动速度部分）》教学图纸文档实验指导书及实验指导书大纲的要求，为协作高等院校、职业培训技术院校相关专业实行的课程实验而推出的一套现代化综合电机及驱动系列实验设备。直线DC调动速度实验装置主要实验和考核学生对直线DC调动速度装置的功能数值设定和系统应用能力，经过对直线DC调动速度装置主线路、控制线路和直线DC电机负载的精心设计，使学生经过实验掌控把握直线DC电机调动速度各种经经经典型的作业状态。

二、 功能指标：

1、作业电源：～3N/380V/50HZ

2、整机容量（KV）（KV）（KV）：≤1.5KVA

3、规格（mm）：1500×700×1500（左右）。

4、重量（kg）（kg）（kg）：300Kg

5、作业环境：温度（℃）（℃）（℃）－10℃～＋40℃相对湿度＜85%（25℃）

三、主要集合套件：

1.电源控制屏

(1)交流ACACAC电源

提供一相220V交流ACACAC电源，输出处设定有过流保护技术。配备装备装备有1只指针式交流ACACAC电压（V）（V）（V）表，指示电网电压（V）（V）（V）。

（2）稳压电源模型块

1）1路输出电压（V）（V）（V）均为0～30V，由多圈电位器连续调动，设定有预设式过流过载保护功能，输出最大电流（A）（A）（A）为2A，每路电源输出有0.5级数字电压（V）（V）（V）表指示。

（3）仪表模型块

3）设定有直线DC电压（V）（V）（V）表一只，测量界限0-±300V，3为半数字显露。

4）设定有直线DC电流（A）（A）（A）表一只，测量界限0-±5A，3为半数字显露。

控制屏两侧设定有三极220V电源插头座。

2、DQ02实验桌凳

实验桌为钢制双层亚光密纹喷塑构造，桌面为防火烧烧烧、防水浸浸浸、耐磨损损损高密度板,构造坚固，形状似长方体封闭式构造，造形美观大方；设定有两个大抽屉、储物储物储物柜门，用来放置工量具、放置挂式模型块件及图纸文档实验指导书等。桌面用来装配电源控制屏并提供一个宽敞舒适的作业台面。实验桌还设定有四个万能转向轮和四个固定调动机构，便利位移和固定，有利于实验室的布置。

3、DQ03-1电机导轨，测速发电机及智能数字显露转动速度表

含有概括测速发电机及固定电机的导轨等。导轨平整度好，无应力变形，加工精细，同心度好，互换性好，能保证电机与电机、电机与测功机之间连接的同心度不超过±5丝，电机运行噪声小，实验功能数值经经经典型，能良好适用实验要求。
