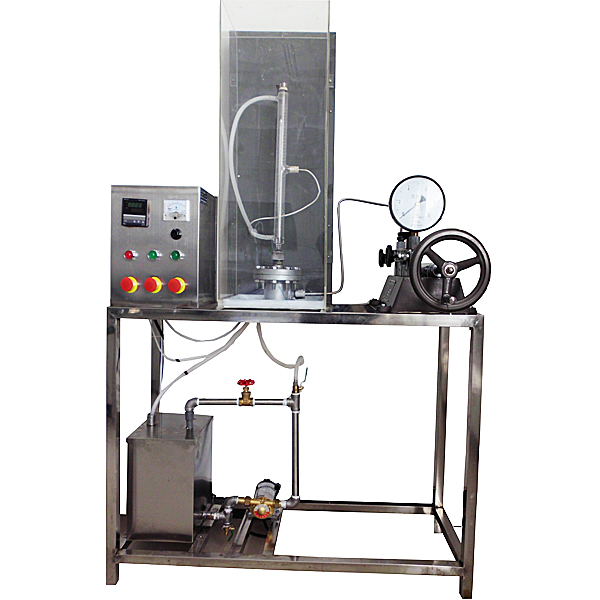

二氧化碳临界参数实验台

二氧化碳临界参数实验台,压力传感器标定教学实验台

技术参数：
1、输入电源：单相AC220V±10% 50Hz，功率2.0KW。
2、压力校验仪：检验压力范围0-60MPa，可设定最高压力，0.4级精密压力表，测量范围：0-10MPa。
3、高压容器，用45号钢加工焊接而成，表面采用镀铬处理；高压玻璃管，厚度3mm，耐压9MPa。
4、恒温水箱：采用不锈钢304材质，容积30L，内设一根1500W的加热棒和铜-康铜的热电偶.
5、循环水泵：供恒温水循环用，交流220V供电,扬程2.4m，电机功率40W。
6、温度测量：测量系统配置有智能温度控制仪表（PID调节控温，精度 ±0.2℃），高精度PID调压模块电路。
7、外形尺寸：1200×500×1700mm，外形为不锈钢可移动支架，带双刹车轮。
8、建筑大楼与智能楼宇电气安装虚拟仿真软件
基于unity3d设计，用户自行根据电脑配置选择不同的交互界面大小，可选六级画质等级。软件内模型可进行360°旋转、放大、缩小、平移。软件使用过程有小助手提示，内容如下：
A、湿式报警系统
1、系统概述：湿式报警系统概述
2、设备认知：设有最佳视角、设备详情（显示该设备的介绍或参数）、练习（内置6道选择题，选择正确与错误均有提示）、原理图（可从原理图中进入到设备中）。设备有：喷头、水流指示器、信号蝶阀、排气阀、火灾报警控制、高管压力表、高位水箱、威亚控制柜、稳压罐、流量开关、末端试水装置、排水设施、水泵接合器、水力警铃、延时器、湿式报警器、蝶阀、止回阀、消防泵、安全稳压阀、消防水池。
3、原理展示：展示湿式报警系统的工作原理，三维动画演示，三维模型半透明化，可以见内部水流。配备练习模块（内置4道选择题，选择正确与错误均有提示）





二氧化碳临界参数实验台,压力传感器标定教学实验台

压力测量设备在工程上应用广泛，种类繁多。对压力测量设备的关键部件压力传感器的标定是保证设备精度的最重要环节。--压力传感器标定实验是《热工检测技术》课程教学的重要组成部分，通过该实验能加深学生对自动检测技术理论的理解，使学生更好的学好这门工程基础课，了解传感器动态响应特性的对动压测量的重要性和测量及处理方法。本实验台，用活塞式静压力校验设备同时校验安装在同一压力腔室的工业用远传压力表、压力传感器的静态和动态压力特性；用压力波发生装置产生交变压力信号，用以上几种压力传感器同时测量这一压力信号，测量各压力传感器的动态特性。各压力传感器输出由计算机采集和分析，以加深学生对压力检测技术的理解，提高运用微机对各压力传感器进行静态和动态性能分析的能力。本实验台技术先进，适用于生产厂家的产品质量检验和教学科研的需要。

一、 实验目的

(1) 掌握压力传感器特性校准的方法和设备使用；

(2) 了解不同压力传感器的动态响应特性；

(3) 分析各种压力传感器的动态压力响应特性；

(4) 掌握基本信号处理技术的应用。

二、 依据标准

1、GB/T1526-1989 《信息处理数据流程图、程序流程图、系统流程图、程序网络图、系统资源图的文件编制符号及约定》；

2、GB/T8567-1988 《计算机软件产品开发文件编制指南》；

3、GB50171-92《电气装置安装工程盘、柜及二次回路结线施工及验收规范》；

4、ZB/N04009-88《工业自动化仪表盘通用技术条件》。

三、 实验原理

传感器的标定，就是通过实验建立传感器输入量和输出量之间的关系，同时也确定出不同使用条件下的误差关系。

静态校准：用活塞式静压力校验设备同时校验安装在同一压力腔室的工业用远传压力表、压力传感器的静态和动态特性。动态压力测量：用压力波发生装置产生交变压力信号。用以上几种压力传感器同时测量这一压力信号，各压力传感器输出由计算机采集和分析，通过一系列的标定曲线得到其特性指标。
