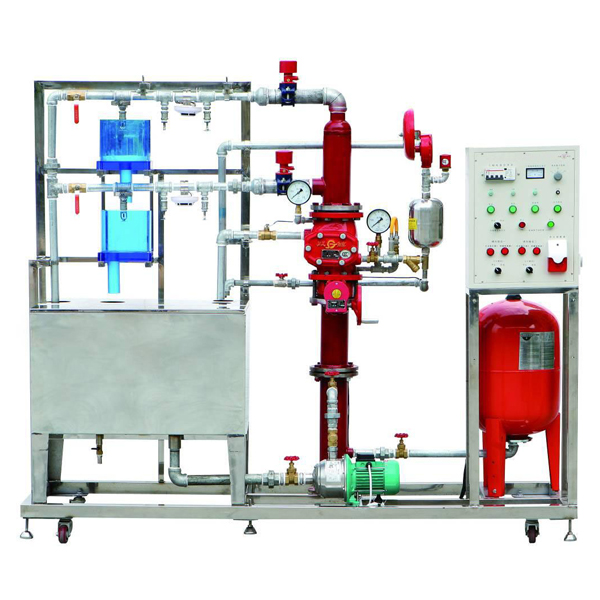

喷淋灭火系统实验台

 “喷淋灭火系统实训装置”依据《自动喷水灭火系统设计规范》相关标准设计,该系统具有喷水灭火系统典型结构，能够完成火灾探测，火灾报警，现场灭火等演示性实训项目，同时还能清楚的展示喷淋灭火系统的典型设备构成和系统工作原理，通过该装置的操作学习，学生可以对楼宇中喷水灭火系统的结构有一个全面的了解，掌握建筑物内部主要灭火设备的应用，熟悉楼宇中湿式报警阀、水流指示器、压力开关等灭火设备的结构和原理，熟悉灭火系统的控制原理和工作过程。它适用于学习《建筑灭火系统》、《楼宇给排水系统》、《楼宇消防控制系统》等专业课的中职业院校的实训教学。二、系统特点

1.具有试验性喷淋启动功能，当自动控制系统出现故障时，可手动启动喷淋泵

2.本身自带控制器，可实现本地控制，也可实现消防报警联动控制

3.模型框架和水箱等主要部件全部使用不锈钢器件，保证不生锈、不易老化

4.喷淋泵和气压罐等关键设备分别采用知名品牌，稳定型强

5.湿式报警阀、水流指示器、压力开关等设备全部通过国家强制性产品认证

三、技术参数

1.输入电源：三相四线～380V±10%  50Hz

2.环境温度：+4℃～+45℃

3.装置容量：＜4kVA

4.外形尺寸：2170mm×720mm×1808mm

5.安全保护：具有漏电自动保护装置

四、主要配置与参数

1.灭火控制柜

(1)灭火控制器

灭火控制器使用单片机作为主控制器,实现对烟感探测器、水流指示器、信号碟阀、压力开关的状态检测，并在自动状态下实现对报警输出，声光报警和启动喷淋水泵。通过串口和软件可实现上位机监控功能，同时可实现本地控制和联动控制切换功能

喷淋灭火系统实验台,传感器信号与控制技术实验台

现在社会自动化的程度越来越高，传感器的应用日益广泛，要求该装置除可完成中职院校传感器相关课程外，还可配合一些自动检测类技术设备，实现一体化教学。该实训平台也可完成电气自动化、物联网技术应用专业群的传感器相关的教学。使他们不局限于书本的知识，而是以实际的操作过程代替知识的被动教授，激发他们的学习积极性，让学习的方式变被动为主动，提高学习的效率，让他们真正感到学以致用，用所学的理论指导实际的设计。

二、功能组成及要求：

要求包含传感器有：光纤传感器、电磁感应传感器、光电传感器、电容式传感器、电感式传感器及电源模块、指示和蜂鸣模块等。

实训系统提供上位机软件，通过上位机模块和计算机通信，传感器信号通过硬件采集，在屏幕上以数字量和模拟量形式实时显示，给用户更直观的认识。

3.实训系统需包含测试物件一个，内包含各种类型传感器的检测介质（包括光电、磁性、电容、电感、超声波、霍尔、涡流等传感器的检测介质）

4.实训系统含位置滑轨一个，能进行各种传感器检测距离的测量，以及传感器角度对传感器检测距离的影响等。

5.实训系统配套测量尺，以适用于感应距离长的传感器的数据测量。

6.实训系统配套实训模块，，包括指示蜂鸣器模块、计数模块、上位机模块等，学生可通过这些实训模块与传感器组合。

7.要求包含传感器有：光纤传感器、电磁感应传感器、光电传感器、电容式传感器、电感式传感器及电源模块、指示和蜂鸣模块等。
8.仿真系统

用电安全与触电急救虚拟仿真系统（提供演示及版权证书）:软件采用二维与三维结合的虚拟画面，教导学生用电的安全和急救方法，软件内设有单相触电、两相触电、跨步触电、低压触电急救、高压触电急救、人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法等原理讲解与教学，单相触电分维修带电断线、维修插座触电、室外触电等原理演示。低压触电和高压触电教学主要为学生讲解演示如何解救处于低压触电或者高压触电时的人，人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法采用采用3D虚拟仿真技术展示，经过渲染和润色，使模型看起来与真实部件一般无二，画面逼真。通过实训能够对学生进行实训室安全用电教育，提高学生的安全意识，使学生学会一些自救的方法，让学生在遇到危险时能采取一定的安全措施，保护自己，以及熟悉各种电气事故产生的原因和处理电气事故的实用操作措施，减少电气事故的发生。
