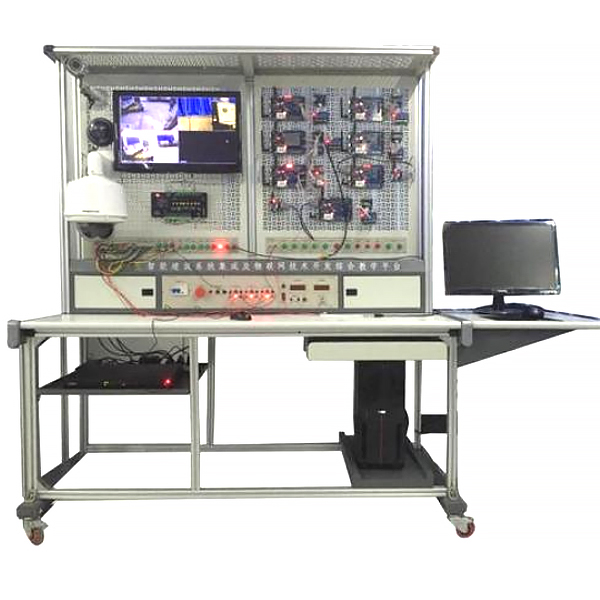

中人ZRLY-JZ智能家居照明系统综合实训装置(CAN总线型)

更新时间:2024-01-06 14:14:52

用户关注度:

简要描述:

智能家居照明系统综合实训装置(CAN总线型),智能家居实训台楼宇照明系统是一种先进的照明控制方式 ,它是采用全数字、模块化、分布式的系统结构,通过五类线连接到时一起。

详细介绍
一、系统概述:
智能家居照明系统综合实训装置(CAN总线型)配合智能建筑楼宇供配电系统有关课程,进行有关供配电低压部分的教学实训,可以让学生了解楼宇中配电基本结构,熟悉供配电监控系统,掌握供配电子系统在楼宇自动化系统中的应用。同时能进行有关照明配电和控制部分的教学实训,可以让学生了解楼宇中照明配电线路基本结构,熟悉照明监控系统,掌握照明子系统在楼宇自动化系统中的应用。该装置能满足 “智能建筑”、“建筑电气”、“楼宇自动化”等科目实训教学的要求。适用于各类职业教育培训机构的教学。
二、系统特点:
1、供配电系统和照明系统可实现实时调度运行
2、采用上们机和7寸触摸屏采集控制模块实现对电力系统中各类数据的采集
3、采用先进CAN总线通信协议组网
4、配备上位机监控系统,可实时监控供配电网络结构,还可监控照明系统,控制照明线路
楼宇照明系统是一种先进的照明控制方式 ,它是采用全数字、模块化、分布式的系统结构,通过五类线连接到时一起,它可以是整个建筑智能化系统的一个子系统一部分,通过网络接入BA系统,也可作为独立的系统自动控制
三、技术参数
1、输入电源:三相四线~220V±10%  50Hz
2、环境温度:-10℃~+40℃
3、装置容量:<5kVA
4、安全保护:具有漏电保护
四、基本配置:
1.控制屏
控制屏由两部分组成:楼宇供配电部分和楼宇照明控制部分
楼宇供配电部分由楼宇供配电线路组成,并设置控制电器:微型断路器等,现场设置仪表测量单元,进行电压和电流显示,采用智能电量采集模块完成多种电量的采集:电压、电流功率、电能等,并通过总线完成上位机的各路电量显示。
楼宇照明控制部分由楼宇照明线路组成,并设置照明控制开关,包括传统开关、遥控开关和智能调光装置等。
2.照明演示
照明演示柜为楼宇照明控制部分的演示对象,属于半实物。采用分层结构,能模拟楼层整体照明效果,采用半实物模式,分为五层结构,体现多种照明场景。
3.下位机系统
下位机系统采用智能控制模块、继电器模块、8路路灯、经纬度、时控、智能网关主机、8路0-10V调光模块、4路3A可控硅、调光模块、智能6键面板、智能9键触屏面板、7寸液晶触摸屏(带时控)、8路干接点模块、系统电源组成。
4、上位机系统软件实现现场数据的采集和开关控制,并可完成供配电线路和照明线路的通断控制,通过CAN总线与上位机系统通信。
5、智能电源管理系统
具有短路、过流、过压、欠压、失压、功率限定6大保护功能;电源具有一键锁定功能,处理故障时,防止漏电保护器合闸,造成触电危险;电源具有故障锁定功能,发生故障导致跳闸时,不能人为上电,只能通过清除故障后,才能上电成功
采用LCD液晶面板实时监控设备运行情况,提能实时监测电压、电流、功率、电能等参数,液晶触摸屏监测数值。
阀值值设备:短路、过流、过压、欠压、失压、功率等阀值设定
短路保护:保护设备电流大到3倍时同,0.3秒内瞬间跳闸
漏电保护:当漏电值到达设定值1%时,系统0.1秒内瞬间断电。
过载保护:防止设备着火保护,当负载到达设定值5%时,系统0.1秒内瞬间跳闸。
过压保护:有效防止设备损坏,当电压达到时270V时,系统0.5秒内瞬间跳闸。
欠压保护:有效防止设备损坏,当电压达到时165V时,系统0.5秒内瞬间跳闸。
强制故障锁定功能:发生故障导致跳闸时,人为无法上电,只能通过清除故障后,才能上电成功
故障查询:一键故障可查询历史故障源
故障测试功能:可在线测试出系统中不安全的用电功能,用一键故障可查询可排除故障源
手自动功能:手动、自动自由切换
6、建筑大楼与智能楼宇电气安装虚拟仿真软件
基于unity3d设计,用户自行根据电脑配置选择不同的交互界面大小,可选六级画质等级。软件内模型可进行360°旋转、放大、缩小、平移。软件使用过程有小助手提示,内容如下:
A、湿式报警系统
1、系统概述:湿式报警系统概述
2、设备认知:设有**视角、设备详情(显示该设备的介绍或参数)、练习(内置6道选择题,选择正确与错误均有提示)、原理图(可从原理图中进入到设备中)。设备有:喷头、水流指示器、信号蝶阀、排气阀、火灾报警控制、高管压力表、高位水箱、威亚控制柜、稳压罐、流量开关、末端试水装置、排水设施、水泵接合器、水力警铃、延时器、湿式报警器、蝶阀、止回阀、消防泵、安全稳压阀、消防水池。
3、原理展示:展示湿式报警系统的工作原理,三维动画演示,三维模型半透明化,可以见内部水流。配备练习模块(内置4道选择题,选择正确与错误均有提示)
4、设计布置:设有选择题、计算题,每题均有计分,提交后显示正确答案与得分
B、气体灭火系统
1、系统概述:气体灭火系统概述
2、设备认知:设有**视角、设备详情(显示该设备的介绍或参数)、练习(内置8道选择题,选择正确与错误均有提示)、原理图(可从原理图中进入到设备中)。设备有:喷头、HFC-227储瓶、瓶头阀、七氟丙烷单向阀、高压软管、气体单向阀、安全阀、称重报警仪、电磁启动器、选择阀、烟感报警器、火灾报警控制器。
3、原理展示:展示气体灭火系统的工作原理,三维动画演示,三维模型半透明化,可以见内部气体。配备练习模块(内置3道选择题,选择正确与错误均有提示)
4、设计布置:设有6道选择题,每题均有计分,提交后显示正确答案与得分
C、逃生演练:采用趣味游戏的形式进行教学,在限定的时间内逃出着火房间,选择失误将直接进入分数界面。
五、实训项目:
1.照明和控制设备认识与应用实训项目
(1)常用灯具的认知与应用
(2)智能家居照明调试
(3)智能面板认知与应用
(4)遥控照明控制器认知与应用
2.普通照明控制线路安装和调试实训项目
(1)照明灯具及普通控制设备的安装和调试控制
(2) 路灯、经纬度、时控照明设备的控制
3.智能照明控制线路安装和调试实训项目
(1)时间表控制模式下照明线路组建和控制
(2)情景切换控制模式下照明线路组建和控制
(3)远程强制控制模式下照明线路组建和控制
(4)动态控制模式下照明线路组建和控制
4.综合调度控制部分
(1)供配电子系统和照明子系统联合监控
(2)供配电子系统、照明子系统和其他楼宇子系统联合监控
六、主要配置表:

名称 产品名称 功   能 数量
1 12路16A(20A)智能控制模块 提供12路16A(20A)继电器开关,每回路可独立控制3300W设备开关;自动记忆各继电器状态,断电重启后恢复之前状态;具备多回路顺序延时启动功能,避免同时启动造成对电网的冲击;具有8组互锁模式,可任意分别继电器所属互锁组,自由组合互锁模式; 1
2 8路路灯、经纬度、时控 提供8路16A(20A)继电器开关,每回路可独立控制3300W设备开关;自动记忆各继电器状态,断电重启后恢复之前状态;具备多回路顺序延时启动功能,避免同时启动造成对电网的冲击;具有8组互锁模式,可任意分别继电器所属互锁组,自由组合互锁模式; 1
3 智能网关主机 CAN总线支持63个终端设备;带定时自动控制功能,可按年/月/周/日循环定时。通过场景控制,可批量控制下级终端。通过网口可本地或远程下载数据。主机通过网络与上位机组成强大的控制系统。(Can-Bus、TCP/IP互通) 1
4 8路0-10V调光模块 提供8路0~10V DAC出,具有10级调光等级。
自动记忆各路输出状态,断电重启后恢复之前状态;具有互锁模式,自由组合互锁模式;
1
5 4路3A可控硅
调光模块
提供4路3A调光输出,具有10级调光等级。
自动记忆各路输出状态,断电重启后恢复之前状态;具有互锁模式,自由组合互锁模式;
1
6 智能6键面板 可编程6键复位式轻触面板 1
7 智能9键触屏面板 可编程9键轻触面板 1
8 7寸液晶触摸屏(带时控) 7寸TFT 6,5000色真彩色工业级屏幕,可以不用网关主机,直接控制智能照明控制模块,***多带8个控制模块 1
9 8路干接点模块 标准导轨式安装占8个模数位;提供8路干接点输入。具有本机及远程编程、测试功能。 1
10 系统电源 过流、过载和短路保护,为系统提供24V,1.5A可靠的供电电源 1
11 上位机系统软件 Can-Bus智能照明控制管理系统(Can-Bus、TCP/IP互通) 1
12 照明灯   1
13 线材   1



常见问题:

1、如果我要购买智能家居照明系统综合实训装置(CAN总线型),智能家居实训台,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安 装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的智能家居照明系统综合实训装置(CAN总线型),智能家居实训台是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开智能家居照明系统综合实训装置(CAN总线型),智能家居实训台的发票,您需要提供开票资料。

3、你们的智能家居照明系统综合实训装置(CAN总线型),智能家居实训台都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。

本文来自网络,图片为参考图片,不代表本站立场,转载请注明出处:智能家居照明系统综合实训装置(CAN总线型),智能家居实训台
