变电站模拟实验装置

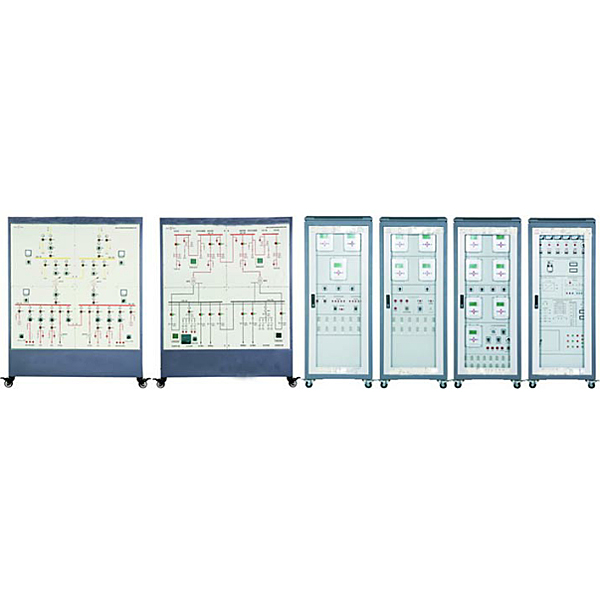

该系统由一次系统屏、二次保护柜、变电站后台系统三部分组成。一次系统采用典型的110kV变电站工程为模型，设两台主变，均为有载调压型；设两路进线，110kV侧和10kV侧采用单母分段,35kV侧采用单母分段带旁母接线。二次部分全部采用微机型继电保护装置和测控装置，分为四个保护柜安装；能上传数据，接受监控主机命令，完全满足“四遥”功能和远动的要求。同时采用多串口卡，很好地解决了保护装置与后台系统间通讯瓶颈问题。

二、 特 点

1. 设有典型完整的一次系统，开关、刀闸采用不同类型开关操作，互锁设置完备。 电气回路可设置多种类型故障；

2. 二次继电保护装置配置完整；

3. 间隔层设备性能良好，运行可靠；

4. 通信系统具备独立的通信信道，满足无人值班要求；

5. 成套性好，一次系统、二次系统、监控系统配置齐全；

6. 开放性强，保护测控装置采用标准通讯协议，软件系统采用工业组态软件，开放协议。

三、实训项目

线路保护类

(1) 系统正常﹑最大﹑最小运行方式

(2) 电气系统短路

(3) 微机保护装置基本功能测试

(4) 微机定时限过电流保护

(5) 微机无时限电流速断保护

(6) 微机带时限电流速断保护

(7) 阶段式电流保护

(8) 运行方式对保护灵敏度的影响及灵敏度校验

变电站模拟实验装置,框架式主开关实验装置

一、 概 述

本装置是为各航海职业院校的船舶电气专业和轮机工程等专业，社会船舶造修单位，船员培训机构的教学及培训考核而研制的。它适用于课堂演示，船舶主开关的操作及培训实习。

二、 产品特点

1. 面板上印有主开关控制电磁合闸原理图和脱扣示意图

2. 配有电压表电流表来指示三相电压和电流

3. 配有遥控分合闸按钮和分合闸指示灯

三、 技术性能

1. 输入电源：AC380V±10%  50Hz

2. 工作环境：温度-10℃～+40℃  相对湿度＜85%（25℃）  海拔＜4000m

3. 装置容量：＜1.5kVA

4. 外型尺寸：700mm×600mm×1700mm

四、 装置组成和配置

1.电源开关

用带漏电保护的空气开关控制柜子的总电源，柜子顶部装有风扇，当柜内温度偏高时打开风扇，为控制柜散热。

2.操作电气线路图

面板上印有主回路控制线路电磁合闸原理图及脱扣示意图，可直观地看出DW95控制回路工作原理。

3.断路器控制线路测试仪表区

面板上装有一个电压表和一个波段开关用于指示三相电压，三个电流表用于指示三相电流，这些元器件都直接安装在面板表面。

面板上还装有工作指示灯、操作按钮，用于对断路器状态的指示和控制。
