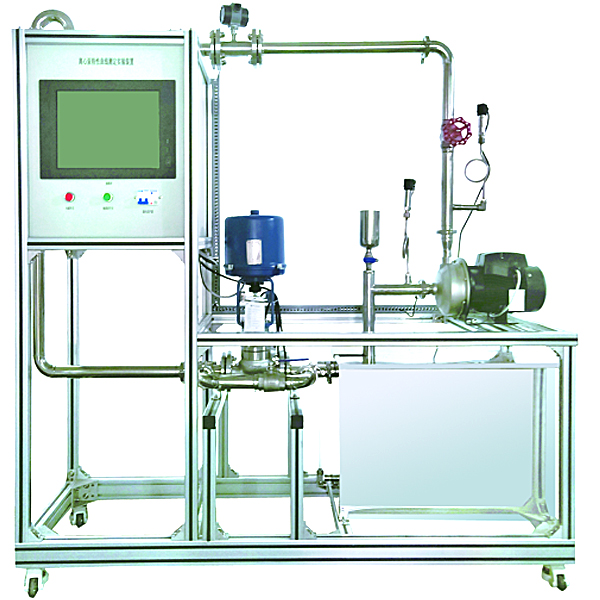

离心泵特性曲线实验装置

时间：2023-12-17 16:38:02 点击次数：中人教仪厂

离心泵特性曲线实验装置,透明电机与变压器实验装置

装置特点
1、整个装置美观大方，结构设计合理，具备强烈的工程化气息，能够充分体现现代化实验室的概念；
2、设备布局合理、美观，结构清晰，整体感强，能够在实验室中体现主实验设备的概念。
3、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。
4、流量测量采用了涡轮流量计的方式，数据处理器对涡轮流量计线性系数具有较强的补偿功能，并且直接显示流量数据。
5、离心泵置于水箱上方，离心泵进口管道安装有底阀，同时安装有离心泵启动排气装置，避免了离心泵叶轮及腔体长时间浸泡在水中，大大延长设备寿命。
6、整套系统采用标准工业仪表控制系统，可进行化工原理实验，也是过程自动化及化工检测仪表实验的良好平台。
7、装置设计可360度观察，实现全方位教学与实验。
装置功能
1、使学生充分了解离心泵的结构与特性，熟悉离心泵的工作方式和操作流程。
2、熟悉组成管路的各种管件、阀门，了解温度、压力、电功率、流量等就地显示仪表及传感检测设备，掌握涡轮流量计的测量原理及使用方法。
3、测定恒定转速条件下泵的扬程(H)、轴功率(N)以及效率（η）与泵的流量(Q)之间的泵特性曲线。
4、测定流量调节阀某一开度下管路特性曲线。
5、改变离心泵转速测定泵的扬程(H)、轴功率(N)以及效率（η）与泵的流量(Q)之间的泵特性曲线。
6、掌握多元回归的方法，回归（H-Q、η-Q、N-Q）关系曲线。
7、采用计算机对实验数据进行采集，同时对液体流量进行控制。
8、全触摸集成化控制，高稳定数据传输，硬件加密。

离心泵特性曲线实验装置,透明电机与变压器实验装置

本系列透明电机与变压器教学模型采用与实物相同外形尺寸，内部结构均按相应电机原理结构制作，外壳采用进口透明有机玻璃，采用模具一次成型，透明直观，形象逼真，并能通电演示，真实反应电机的结构及工作原理，是各类院校电机工作原理及结构的讲解及电机拆装、电机检修、电机维修及检测实训室理想的配套设备。

变压器模型是传统教具产品，在多年生产基础上不断改进探索，并参考国外先进工艺技术，采用高精度加工工艺克服了透明有机玻璃具有热塑性、容易变形及机械强度差的特点，全部实现了模具加工、一次成型。使电机模型透明直观、玲珑精致、形象逼真，并且能够通电转动演示。重点突出了“透明、演示”这一特殊的教学要求。在设计产品的同时，公司注重以理论为依据，以演示为目的。系列电机与变压器模型外形，采用实物同等形状，多种有机彩色配套，内部结构均按有关电机原理制作，极力追求模型的层次性、透视性，正确反映教学原理，力求达到更好的教学目的和效果。

清单及技术参数

序号	名称	规格	技术参数
ZRMX-MX1	三相绕线式异步电动机模型	260×180×220（mm）	三相绕线异步电动机模型,输入三相低压380V,转速每分钟500转800转
ZRMX-MX2	三相鼠笼式电动机模型	280×200×230（mm）	三相异步鼠笼式电动机模型,输入三相电压380V,转速每分钟600转1000转
ZRMX-MX3	单相异步鼠笼式电动机模型	280×200×230（mm）	单相异步鼠笼式电动机模型,输入电压单相电压220V,转速每分钟600转--1000转
ZRMX-MX4	直流伺服电动机模型	350×220×230（mm）	直流伺服电动机模型,输入直流220V,转速每分钟500转-800转
ZRMX-MX5	单相异步电动机原理演示仪	350×220×230（mm）	单相异步电动机原理演示仪,输入单相220V,转速每分8转
ZRMX-MX6	三相同步电动机模型	220×160×230（mm）	三相同步电动机模型,输入三相电压380V,转速每分钟500转-800转
ZRMX-MX7	X165MM三相步进电动机模型	320×220×270（mm）	三相步进电动机模型,输入电源220V,转速每分钟8转
ZRMX-MX8	直流发电机模型	350×320×260（mm）	直流发电机模型,输出电压6.3V-3V
ZRMX-MX9	三相交流发电机模型	350×320×260（mm）	输入交流电压220V，发出电压3V
ZRMX-MX10	矿用防爆电动机模型	280×200×230（mm）	矿用防爆电动机模型,输入三相电压380V,转速每分钟500转-800转
ZRMX-MX11	160型永磁发电机模型	350×320×260（mm）	160型永磁发电机模型,输出6.3V
ZRMX-MX12	直流电动机模型	350×220×250（mm）	直流电动机模型,输入直流220V,转速每分钟500--800转
ZRMX-MX13	三相异步深槽鼠笼式电动机模型	260×200×230（mm）	三相异步深槽鼠笼式电动机模型,输入三相电压 380V,转速每分钟600转-800转
ZRMX-MX14	三相异步双槽鼠笼式电动机模型	260×200×230（mm）	三相异步双槽鼠笼式电动机模型,输入三相电压380V,转速每分钟600转-800转
ZRMX-MX15	旋转磁场的产生和变速模型	230×200×230（mm）	旋转磁场的产生和变速模型,输入三相电压380V,转速每分钟400转-800转
ZRMX-MX16	硅整流发电机模型	350×320×260（mm）	硅整流发电机模型,输入三相电压220V,输出电压3V
ZRMX-MX17	三相电流和旋转磁场演示仪	230×200×260（mm）	三相电流和和旋转磁场演示仪,输入三相电压380V,转速每分钟600转800转
ZRMX-MX18	单相调速电动机模型	320×230×230（mm）	单相调速电动机模型,输入交流200V,转速每分300-500转
ZRMX-MX19	转子供电交流同步电动机模型	260×200×230（mm）	转子供电交流同步电动机模型,输入三相低压380V,转速每分钟500转-800转
ZRMX-MX20	杯形转子交流服侍电动机模型	260×220×230（mm）	杯形转子交流伺服电动机模型,输入交流220V,转速每分钟500转-800转
ZRMX-MX21	自整角电动机模型（发射机）	320×220×230（mm）	自整角电动机模型《发射机》,输入交流220V,转速每分600-800转,输出交流24V
ZRMX-MX22	自整角电动机模型（接收机）	320×220×260（mm）	自整角电动机模型《接收机》,接收电压24V,转速每分600-800转
ZRMX-MX23	单/三相变压器模型	700×500×700（mm）	输入380V，输出24V
ZRMX-MX24	三相凸极电动机模型	280×200×230（mm）	输入三相低压380V,转速每分500-800转
ZRMX-MX25	直流永磁电动机模型	350×200×230（mm）	输入单相电压220V 转速每分钟500转-800转

常见问题：

1、如果我要购买离心泵特性曲线实验装置,透明电机与变压器实验装置，是否有安装、培训服务呢？

答：我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的，都是提供安装、培训服务的。

2、你们的离心泵特性曲线实验装置,透明电机与变压器实验装置是否能开增值税专用发票？

答：可以的，我们是正规企业，并且已经升级到一般纳税人，可以开具增值税专用发票，如果您需要开离心泵特性曲线实验装置,透明电机与变压器实验装置的发票，您需要提供开票资料。

3、你们的离心泵特性曲线实验装置,透明电机与变压器实验装置都是自己生产的吗？都有什么产品资质？

答：我们公司是专业生产教学设备的企业，完全自主生产，并通过了最新版ISO9001认证，拥有多项专利与著作权。
