反应釜操作单元实验台

时间:2024-01-02 15:51:52 点击次数: 中人教仪厂
反应釜操作单元实验台,智能数据采集系统液压高压实训台

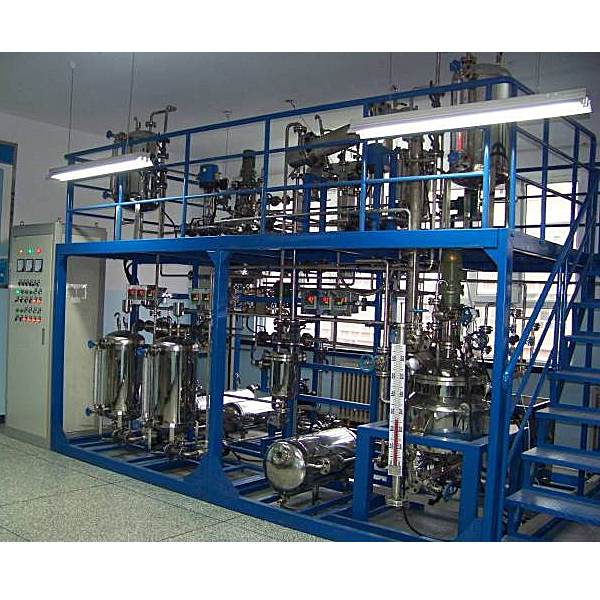

一、间歇反应釜单元操作实训装置系统的组成及特点
1、框架\楼梯\护栏:框架长×宽×高:约4200×2000×3500mm。设备总安装尺寸:4900×2000×3500mm。整机采用钢质安装框架(两层设计,一层平面方便操作、检修、出入,二层有安全斜梯通上并有护栏、防滑花纹板),防锈红丹底漆,喷烤漆处理。紧固件:与法兰,阀门,框架,楼梯,护栏,支架配合。
2、釜式反应器(CSTR)是化工过程中常见的单元操作,装置真实模拟典型化工生产工艺的间歇反应工艺流程,系统由间歇反应釜实训设备对象(由一台蒸馏搅拌反应釜和一台中和釜组成,两釜可独自成体系工作,通过压缩氮气输送相互倒料,反应釜采用间歇反应工作方式)。
3、反应釜采用工业标准压力反应釜,反应采用夹套油浴温度控制、釜内冷却水盘管模拟反应吸热、釜内加热模拟反应放热。通过装置了解间歇反应装置的基本流程及设备结构,能进行机泵、反应器、冷凝器等设备操作。熟悉化工反应装置的基本流程和配套生产设备、仪表控制过程;进行不同设备形式的流体输送实训、换热实训操作;进行带压反应、常压反应、减压反应实训,可进行物料蒸馏回流操作;展现了工业中低温差大流量过程的典型控制系统。
4、装置具有反应釜岗位技能、中和釜岗位技能、换热岗位技能、流体输送岗位技能、现场工控岗位技能、化工仪表岗位技能、就地及远程控制岗位技能的实训功能以及现场故障处理技能。
5、就地智能仪表电器控制台:约1650X700X1400钢质喷塑琴式结构就地仪表电器操作台(含带RS485通讯接口就地控制智能仪表、嵌入式微机位及开关位,并内含DCS接入口)。内安装漏电保护空气开关、电流型漏电保护器充分考虑人身安全保护;同时每一组强电输出都有旋钮开关控制,保证设备安全,操作控制便捷;装有分相指示灯,开关电源,接触器,固态继电器,自锁开关,塑铜线,橡套线,屏蔽线,铝合金线槽等。装置可由现场工控操作台通过带RS485通讯总线的智能仪表+工控组态软件的方式就地进行独立测控,完成各实训项目。系统也可采用DCS控制系统。
6、装置可体现工厂情景化,尽量贴近工厂实际,突出重点;可进行装置开车准备、开车、正常操作、停车、设备维护等方面的技能操作训练、工艺指标控制操作技能训练,同时可满足化工工艺专业**工、技师、**技师培训大纲的教学及培训要求。

反应釜操作单元实验台,智能数据采集系统液压高压实训台


反应釜操作单元实验台,智能数据采集系统液压高压实训台


智能数据采集系统液压实验台具有开发测试分析系统,通过对流量、压力、功率、转速、时间、温度、计算机人机画面 -- 计算机智能数据采集、分析、处理、--自动生产报表、曲线等一系列智能化动作后,完成各类常规的液压回路、各类阀泵的动静态测试等实验。通过实验,对液压系统的性能测试、智能控制、远程控制及液压系统和计算机的通讯技术得以掌握和提高。
1 液压泵站部分技术要求
① 由1台手动变量柱塞泵(做定量泵用,方便调整流量大小)和1台限压式变量叶片泵组成,分别设置独立的液压回路。
② 手动变量柱塞泵**流量80ml/r,额定压力20MPa,配6级电机30kW;限压式变量泵 (叶片泵)排量20ml/r,额定压力12MPa,配4极电动机7.5kW。
③ 油箱:公称容积大于 200L;附有液位、油温指示计,吸油、回油滤油器、安全阀(分别配),分别设置回油口,出油口,一个泄油口(液面以上回油箱)。
④ 泵站系统管路设计和液压元件、辅件的选用需满足回路的**工作压力和流量。
⑤ 测量电机的输出功率(油泵的输入功率)方式:测电机的输入功率,配上电机的传动效率曲线图(电机厂家提供)算出电机的输出功率(油泵的输入功率),电机和油泵直联。
⑥液压气压传动设计与控制虚拟仿真软件

本软件基于unity3d开发,软件采用三维漫游的形式,可通过键盘控制移动,鼠标控制镜头方向,界面设有首页、帮助、全屏、元件认知、回路搭建、关键元件测试、典型系统测试界面。
1.元件识别采用了自动播放的形式,介绍了设备上的邮箱、液位计、油泵机组(此处介绍弹出液压符号、原理与介绍,点击确定进入下一项介绍)、阀架、压力表、传感器
