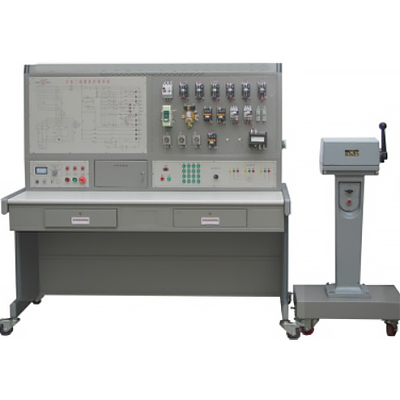

船舶绞缆机电气控制实训装置

时间:2024-01-03 15:42:34 点击次数: 中人教仪厂
船舶绞缆机电气控制实训装置,机械试验实训台

一、概述:
船舶绞缆机电气控制实训装置是根据职业院校的船舶电气、船舶电气自动化、船舶机电及相关专业以及各职业鉴定站(所)等单位的船舶电气控制的实训教学、技能要求而研制的。该实训设备均采用工业中通用的电器,不仅可以用于课程演示、电气控制操作,还可以作为船舶电气维修方面的培训考核设备。
二、技术性能:
1.输入电源:三相四线(或三相五线)~380V±10%? 50Hz
2.工作境:温度-10℃~+40℃? 相对湿度<85%(25℃)? 海拔<4000m
3.装置容量:<1.5kVA
三、基本配置本装置由电源控制部分、仪表测量部分、船舶绞缆机电气控制线路、交流三速异步电机、故障设置、排除箱、电源插座等组成。
1.电源控制部分:提供三相交流电源,带有漏电保护功能,并配有一只指针式交流电压表,指示三相电网的线电压。
2.仪表测量部分:提供交流电压表一只、交流电流表一只,用于控制线路测量。
3.船舶绞缆机电气控制线路:提供控制回路所需的按钮、交流接触器、热继电器、变压器、交流电磁阀、时间继电器等元器件。
4.故障设置、排除箱:由“故障设置区”、“故障排除区”、“故障指示区”组成,可任意设置故障,待故障排除后,故障指示区可自动指示故障排除情况。
5.单片机plc可编程设计与控制虚拟仿真软件(需提供版权证书及演示视频):
1)本软件基于unity3d开发,内置实验步骤、实验指导书、电路图、组件列表、连接线路、接通电源、电路图、场景重置、返回等按钮,在连线及代码正确后,可以通过启动/停止、正向运动、反向运动按钮操作三维机床模型运动,在连接线路状态下,三维机床模型可进行放大/缩小、平移。
2)继电器控制:阅读实验指导书,并进入实验,通过识读电路图,选择组件列表中的继电器、热继电器、开关等元器件以拖拽的形式布局至电器柜中,限位器置于三维机床模型上,可选择盖盖子,部分元器件名称可重命名,然后点击连接线路按钮,将端子对端子进行连线,将机床电路连接成功后,选择接通电源,进行操作,若组件或线路连接错误将弹出提示错误框,可随时进行场景重置。

船舶绞缆机电气控制实训装置,机械试验实训台


船舶绞缆机电气控制实训装置,机械试验实训台

一、主要特点
1、可设计和拼装40种以上空间和平面安装的机械传动系统;
2、传动部件模块化设计便于安装;
3、传动部件库种类齐全,可使学生对传动形式较全面的认识;
4、利用检测分析软件可实时检测分析机械系统传动参数,并从其变化规律中对系统的性能、安装状况、运行工况进行分析,并由此对系统设计和安装进行调整;
5、教学软件为学生提供了实验背景说明和实验台介绍,具有多媒体教学功能;
6、可利用分析软件的开放平台,使用者可自行数据处理;
7、模块化设计,提供平面及空间组装平台,备有各种部件库及各种系统组合方案,启迪学生创新思维。
8、配有测力及角、直线位置传感器和专用检测系统,可测试机械系统有关参数;
配有综合性软件(包括机械系统参数及效率实测和可视化设计要点提示,背景资料库等
9、本产品为高等院校教学及研究学习机械设计提供了便捷的实验创新设备;
二、主要实验内容
1、机械传动系统设计及拼装;
实验台提供了平面及空间安装平合,可根据需要设计平面和空间的一级及多级传动系统。
2、机械系统集成设计及拼装(含执行机构)
实验台配有多种负载及运动特点的执行机构,针对性地可设计机械集成系统。

常见问题:

1、如果我要购买船舶绞缆机电气控制实训装置,机械试验实训台,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的船舶绞缆机电气控制实训装置,机械试验实训台是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开船舶绞缆机电气控制实训装置,机械试验实训台的发票,您需要提供开票资料。

3、你们的船舶绞缆机电气控制实训装置,机械试验实训台都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
