智能家居实训台

时间:2024-01-10 14:06:24 点击次数: 中人教仪厂

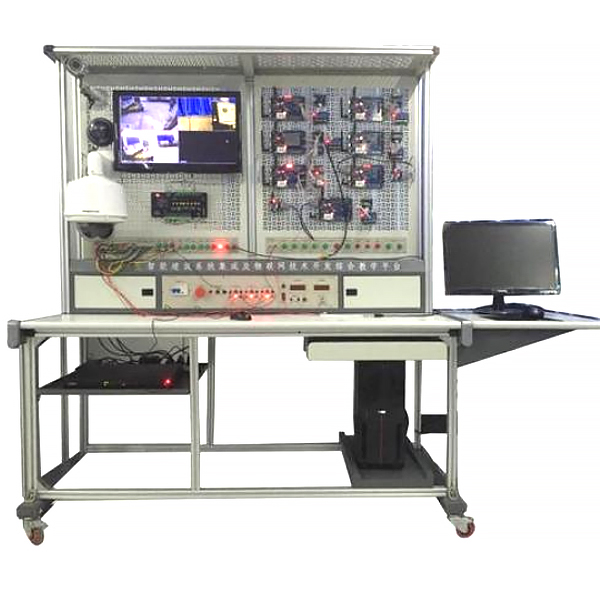

智能家居实训台,挖掘机透明液压实训台

一、系统概述:
智能家居照明系统综合实训装置(CAN总线型)配合智能建筑楼宇供配电系统有关课程,进行有关供配电低压部分的教学实训,可以让学生了解楼宇中配电基本结构,熟悉供配电监控系统,掌握供配电子系统在楼宇自动化系统中的应用。同时能进行有关照明配电和控制部分的教学实训,可以让学生了解楼宇中照明配电线路基本结构,熟悉照明监控系统,掌握照明子系统在楼宇自动化系统中的应用。该装置能满足 “智能建筑”、“建筑电气”、“楼宇自动化”等科目实训教学的要求。适用于各类职业教育培训机构的教学。
二、系统特点:
1、供配电系统和照明系统可实现实时调度运行
2、采用上们机和7寸触摸屏采集控制模块实现对电力系统中各类数据的采集
3、采用先进CAN总线通信协议组网
4、配备上位机监控系统,可实时监控供配电网络结构,还可监控照明系统,控制照明线路
楼宇照明系统是一种先进的照明控制方式 ,它是采用全数字、模块化、分布式的系统结构,通过五类线连接到时一起,它可以是整个建筑智能化系统的一个子系统一部分,通过网络接入BA系统,也可作为独立的系统自动控制
三、技术参数
1、输入电源:三相四线~220V±10%  50Hz
2、环境温度:-10℃~+40℃
3、装置容量:<5kVA
4、安全保护:具有漏电保护

智能家居实训台,挖掘机透明液压实训台



智能家居实训台,挖掘机透明液压实训台

一、主要技术参数
1、电源:AC220V  50HZ
2、直流电源输入AC220V  输出DC24V/3A
3、可编程控制器(plc):三菱FX1S-20MR主机  12输入 8输出(继电器输出方式)
4、液压实验泵电机功率:250W, 调速范围0-1500r/min,液压泵工作时噪声≤58dB,演示实验油路液流要求压力仅需0.3-1.3Mpa (油泵**压力:Pmax=2.5Mpa)
5、电磁换向阀:AC220V   吸力3Mpa
6、实训台外型尺寸:1500mm×650mm×1700mm
7、挖掘机实训台挖掘动作时总外型尺寸:1850mm×650mm×1850mm
二、特点:
1、在原有透明液压plc控制实训装置几十种基本回路上增加了可模拟真实挖掘机工作装置各种动作。
2、透明挖掘机液压试验台可模拟真实挖掘机工作装置的各种动作。液压系统采用进口透明机玻璃液压元件、透明尼龙软管搭接而成,液压元件结构、工作原理,液压回路工作原理一目了然。整个实验台具有形象、直观、方便、可靠等优点。
3、透明液压试验台主要由实验桌、实验支架、液压元件和电器控制器件、可编程控制器(PLC)等组件组成。
4、配备全常用液压元件:每个液压元件均配有安装底板,可方便、随意地将液压元件安放在铝合金型材面板上(面板带“T”沟槽形式的铝合金型材结构)。油路搭接采用快换接头,拆接方便,不漏油。
5、电气主控单元采用PLC可编程序控制器控制,可与PC微机通讯实现微机智能控制,同时以液压回路为控制对象,加强对PLC控制可编程序控制器的学习及应用。

常见问题:

1、如果我要购买智能家居实训台,挖掘机透明液压实训台,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的智能家居实训台,挖掘机透明液压实训台是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开智能家居实训台,挖掘机透明液压实训台的发票,您需要提供开票资料。

3、你们的智能家居实训台,挖掘机透明液压实训台都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
