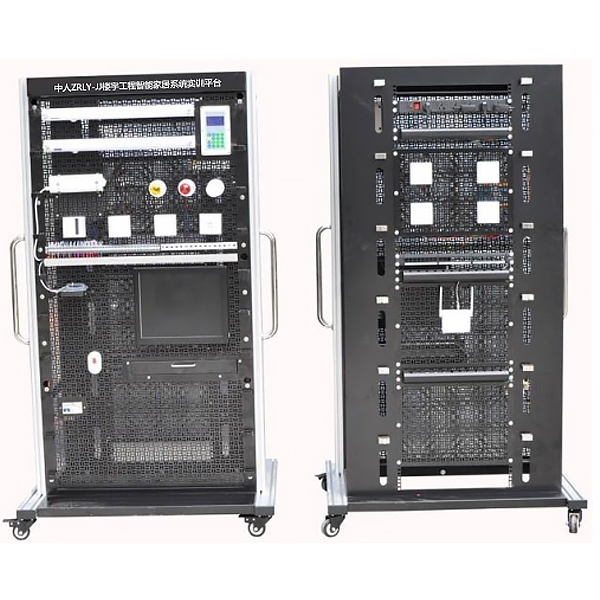

智能家居实验装置,arm实验装置
1、设备基础简介
楼宇工程智能家居系统实验装置依据智能建筑行业的发展趋势和特别点,集合楼宇智能化技术的功能和应用,以楼宇5A子系统作业任务为导向,基于楼宇智能化、工业自动化、计算机数值数值数值互联网通信、综合布线及系统含有概括等多种技术的综合运用和拓展,多层面地适用了技师和职业院校楼宇智能化设备装配与运行、楼宇设备装配、自动化控制、计算机数值数值数值互联网及通信系统工程等相关专业的系统与原理演示、技能展示、作业任务设计与计划、实验、过程与成果评定、考核、鉴定、竞赛、工程项目设计及毕业设计等;系统地实验了学生专业技术、实际动手技能(装配、布线、接线、编程、调动测量试验、运行、维护及维修等)、设计规划、交流ACACAC沟通、团队协作、效率意识及创新思维等能力,同时培养了其严谨的作业作风和良好的职业素养。
2、技术功能数值参考规格
(16)电源写入:一相三线(第三方接地),AC220V±10%,50/60Hz;
(17)安全保护:接地,漏电(动作电流(A)(A)(A)≤30mA),过压,过载,短路;
(18)整机功耗:≤300W;
外观尺寸(宽×高×深):1060mm×1900mm×800mm(工业铝型材支撑架);
3、实验项目
1)系统的装配、布线、接线、编程、调动测量试验、运行、维护及维修;
2)线路故障的设定、检验测量试验及排除;
3)单独模型块的单独认识、接线和控制;
4)灯光亮度按时按需自动调动控制,手动控制,情景编程;
5)门窗分时自动控制,手动控制;
6)红外转发手/自动控制;
7)电器电源通断手/自动、按时和间接控制;
8)信息查询和发布实操;
智能家居实验装置,arm实验装置
1.核心板硬件功能数值
1.1CPU:OMAP3530 DCUS,600-MHz ARM Cortex-A8 Core 412-MHz TMS320C64x+ DSP Core ,含有概括存储器用来ARM CPU (16kB I-Cache, 16kB D-Cache, 256kB L2) 和片上存储 (64kB SRAM, 112kB ROM)
1.2DDR RAM:256MB DDR RAM MT29C2G48MAKLCJA-6IT
1.3FLASH:256MB NAND FLASH MT29C2G48MAKLCJA-6IT
1.4电源管理:单独电源管理芯片 TPS65930
1.5LDO:具备LDO
2.底层基板硬件功能数值
2.1FPGA:XC3S250E-P208用来控制逻辑和拓展串行口,给相应的设备分配地址
2.2以太网:1个10/100M自适应以太网控制器DM9000A
2.3LED:12个GPIO控制的LED作业状态指示:6个位于核心板,6个位于底层基板
2.4音频:标准AC97音频控制器小三芯连连连接口+MIC头 TPS65930
2.5复位:隔离内外部复位信号,多加复位可靠性TC7SH08FU
2.6UART:共7路UART:3路处置整理器自带,4路FPGA外扩,其中1路接红外2路接拓展连连连接口4路接DB9接头
2.7RTC:单独RTC 1220电池供电
2.87寸LCD:7寸24位液晶屏带电阻式触摸屏16:9 显露,分辨率:800 × 480接在DSS上(AT070TN83)
2.91.8寸LCD:1.8寸TFT LCD,分辨率128*160,挂接于GPMC总线上(HX8310)
2.10触摸屏连连连接口:SPI拓展出触摸屏连连连接口,触摸屏与7寸屏配套(TSC2046)
2.11TV-OUT:S-VIDEO连连连接口一个,混合视频信号
2.12BUFFER:设定有总线缓冲器,便利隔离更换
2.13DVI :DVI连连连接口一路,可输出分辨率1280x720码率30fps的DVI-D高清信号(TFP410)
2.14WIFI+BT:WIFI+BT+FM 三合一模型块经过SDIO拓展WG7310-00模型块(WL1271)
2.15IrDA:红外传感器,红外传输(HSDL-3600#017)
2.16电源:外接直线DC供电12V或者5V供电,5A或者3A供电
