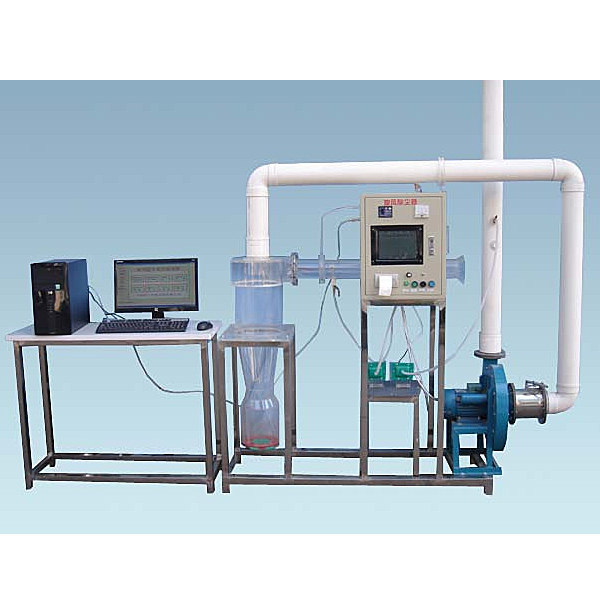

旋风除尘器实训台

旋风除尘器实训台,数控车床装调维修实训台

一、原理、用途及特点：
旋风除尘器系利用含尘气体的流动速度，使气流在除尘装置内沿某一定方向作连续旋转运动，粒子在随气流的旋转中获得离心力，导致粒子从气流中分离出来。旋风除尘器具有结构简单、造价低、设备维护修理方便的优点，而且可用于高温含尘烟气的净化，也可用其回收有价值的粉尘。本实验系统主要用于演示旋风除尘过程的原理。
二、主要技术参数及指标：
1、风量：300~700m3/h；
2、入口气体含尘浓度：<50g/ m3
3、除尘效率：70%~80%；
4、压力降：<2000Pa；
5、装置外形尺寸：长1800mm宽450mm高1600mm、
6、工作电源：AC220V±10%、50Hz，单相三线制，功率1500W；安全保护：具有接地保护、漏电保护、过流保护；
7、电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘等特点，布线整齐，安装可靠，便于查找、维修和调换线路；
三、主要配置：
1、旋风除尘器1套、透明有机玻璃材质、壁厚8mm、含卸除灰尘装置；
2、有机玻璃粉尘自动加料装置1套：立式加料；
3、气尘静态混合器1套：采用箱式静态混合器；
4、U形压力计1个、人工监测进出口2组、测压环2组、透明测压软管1批；
5、离心通风机1台：电源电压：220V、功率1.1Kw、转速2900r/min；
6、变频器1套：控制风机转矩调节风量大小；
7、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌）、带灯自锁按钮开关、
8、 Ø 110连接管路及控制球阀




旋风除尘器实训台,数控车床装调维修实训台

近年来--数控技术的广泛应用，学校越来越注重培养生产、技术服务等岗位需求的实用型、技能型专门人才，进一步提高学生的动手能力和分析解决问题的能力，全面学习掌握数控系统的控制原理、数控编程、电气设计方法及安装调试与维修。但是，大多数高校面临缺乏此类的数控培训设备。为此，本公司开发了数控车床电控系统原理及调试维修实验台实习装置。使用该装置可以使学生掌握数控车床系统控制原理、电气设计方法、元器件的选择、车床电气安装及调试、故障诊断维修、零件程序编制及图形模拟加工过程等多项实验内容，达到工业生产现场实习效果。该装置采用开放式结构、模块化设计，既可用于教学、也可用于课程设计、毕业设计和实训，有利于提高学生设计数控机床电气控制系统、诊断数控设备故障的能力，使受训对象**限度地适应和满足市场需求。该装置也可以帮助科研技术人员进一步了解数控铣床结构，同时也为技术人员进行数控铣床系统的二次开发提供了必要条件。该实验装置的主要器件均选用工控产品。

产品组成部分

数控车床实训设备是由数控系统，机床电气控制接口板、主轴变频调速实验板、交流伺服驱动器及伺服电机、输入输出模块、四工位刀架、低压电气元件的原理和接线、编程及机械等组成。

产品的特点：

☆尽其所能将所配数控系统的精髓，用***直观的方法展示给用户，使用户能**限度的参与并获得深切的体会以达到融会贯通的效果。

☆方便拆卸的方案设计，使得用户在机械、电气等诸方面得到现场般的训练，使其留下深刻的印象。

☆涉及内容丰富；数控系统、伺服单元、逻辑控制、低压电器、电机…

实训台配有：自动刀架1台、主轴电机与编码器1套、冷却泵1台、伺服电机2台、模拟车床工作台（二坐标）1台及限位开关和机床零点、精密光学位移检测单元（光栅尺）等。
