plc实训装置怎么接线

时间:2024-03-26 16:27:19 点击次数: 中人教仪厂

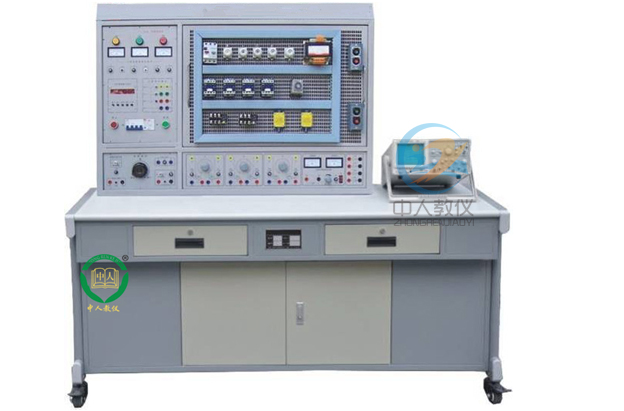

plc实训装置怎么接线(图1)

标题:plc实训装置接线指南

引言:

在现代工业控制系统中,可编程逻辑控制器(PLC)作为一种重要的自动化设备,广泛应用于各个行业。PLC实训装置作为学习和实践PLC编程的重要工具,其正确的接线对于学习者至关重要。本文将为您介绍PLC实训装置的接线方法,帮助您更好地理解和掌握。

一、安全措施

任何电气工作都需要严格遵守安全规范。在进行PLC实训装置接线之前,务必做好以下几项安全措施:

1.确保断电:在开始接线之前,确保PLC实训装置已经断开了电源,以避免电击和其他意外事故的发生。

2.使用绝缘工具:使用绝缘的工具和设备,例如绝缘手套、绝缘螺丝刀等,以减少触电的危险。

3.防止过载:根据PLC实训装置的额定电流和负载要求,选择合适的线缆和保险丝,避免过载电流对系统造成损坏。

二、接线步骤

按照以下步骤进行PLC实训装置的接线,确保正确连接各项元件和模拟输入输出设备:

1.接地连接

在PLC实训装置上找到接地点,使用导线将其与电源的接地线连接,确保系统的接地连接可靠稳定。

2.电源连接

将电源的正极(+)和负极(-)分别与PLC实训装置的相应接线端子连接,以供给电源。

3.输入模块接线

将输入设备(如按钮、传感器等)的信号线连接到PLC实训装置的输入模块中。根据实际需要,可使用连接器或者螺丝端子进行连接。

plc实训装置怎么接线(图2)

4.输出模块接线

将PLC实训装置的输出模块与执行器(如继电器、电磁阀等)相连,确保正确地控制外部设备。

5.模拟输入输出设备接线

对于模拟输入输出设备,根据其特定的连接方式,将其与PLC实训装置相应的模拟输入输出模块进行连接。

三、调试与验证

完成接线后,进行调试和验证是必不可少的一步,以确保接线的准确性和可靠性:

1.检查接线

仔细检查每一个接线端口,确保连接牢固、不松动,并且没有接线错误。

2.测试输入信号

按下按钮或激活传感器,验证输入信号是否正确传输到PLC实训装置,并在监控界面上显示相应的变化。

3.测试输出信号

通过控制PLC实训装置的程序进行测试,观察输出模块是否正确地控制了相应的执行器。

结论:

本文介绍了PLC实训装置接线的步骤和注意事项。准确而可靠的接线是学习和实践PLC编程的基础,希望通过本文的指导,您能够更好地理解和掌握PLC实训装置的接线方法,为未来工作提供有力的支持。记住,始终遵守安全规范,在操作过程中保持专注和谨慎。
