新能源汽车动力电池PACK检测实训台,动力电池PACK装调平台

时间:2024-11-25 22:00:39 点击次数: 中人教仪厂

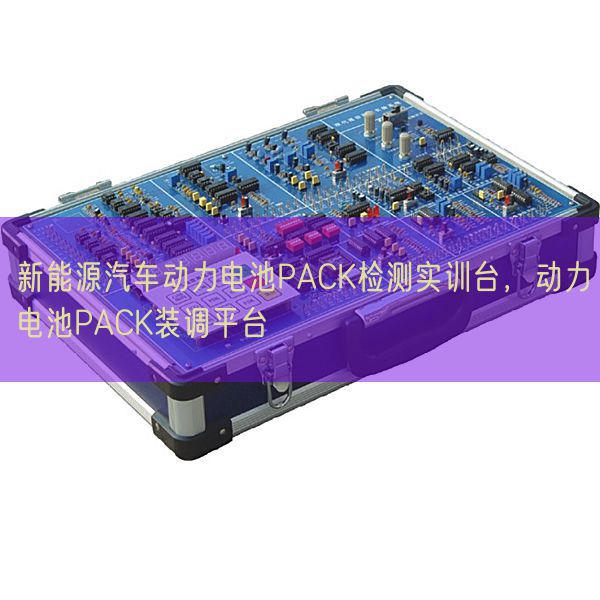

新能源汽车动力电池PACK检测实训台,动力电池PACK装调平台(图1)

--QC20 动力电池PACK装调与检验测试平台 一.设备简介
动力电池PACK装调与检验测试平台选用新能源车辆磷酸铁锂动力电池包,单体电池(3.2V20AH,共24串),带CAN总线的一体机BMS电池管理系统,有被动均衡功能;真实地呈现了磷酸铁锂动力电池包核心零部位件之间的连接控制关系、装配位置和运行功能数值,以及高压系统安全注意事项,并培养学生对磷酸铁锂动力电池包(BMS)故障解析和处置整理能力。实验台设定有4个测量试验工位,各个工位可同时对24节单体电池电压(V)信号;主接触器吸合及断开信号;预充接触器吸合及断开信号;CAN通讯信号等实行测量,操作面板平铺装配,测量操作面板应用5mm厚亚克力板,亚克力板上喷涂检验测试端子名称。适用来理解与检验电动汽车的动力电池功能数值实行就地实时监控、故障诊断、SOC估算、短路保护、绝缘检验测试、充放电控制、均衡等功能,并经过CAN总线的方法与带CAN通讯的车载充电机实行信息交互,保障电动汽车高效、可靠、安全运行的BMS教学实验实验。
二.功能特别点
1.真实可运行的新能源动力电池充放电总成,充分展示各主要零部位件构成构造和逻辑控制关系。
2.各主要部位件装配在实验台上,电气连接方法与实车相同,可以便利拆卸,让学生在拆卸装配连线过程掌控把握高压系统零部位件拆卸装配要点和安全保护。
3.BMS电池管理系统带被动均衡功能,带开关控制保护(单体断线、短路、过压、欠压、过流、过温),与车载充电机CAN通讯,经过BMS控制车载充电机作业,估算SOC(荷电状态)等。
3.1设定有单体电压(V)数值收集、总电压(V)数值收集、电流(A)收集、温度(℃)收集。
3.2设定有完备的故障等级报警功能,含有概括电压(V)、电流(A)、温度(℃)等故障报警。
3.3设定有SOC估算功能。
3.4设定有充放电控制功能。
3.5设定有被动均衡管理功能。
3.6系统开关无源机械触点。
4.动力电池包显露器(7寸触摸屏)装配在操作面板上,可以查看充放电过程各项功能数值,掌控把握动力电池包充放电过程控制逻辑和主要部位件功能数值改变规律。(配套可正常运行实操的BMS上位机检验测试标定系统)。
5.实验台配放电模型块,模仿车辆能量消耗过程,放电电流(A)大小可以选用动力电池包设定有新能源汽车机械维修开关,可以打开上盖查看;高压电器连接器均应用国标设备,功能可靠。
6.实验台配备装备12V电源接地机械开关,可随时断开12V接地,切断整个系统电源。
7.动力电池包输出线路另配机械断开式紧急开关,适用来紧急现象下很轻松断开主电源线路。
8.UV平操作面板喷绘彩色操作面板完整显露动力电池包,充电,放电作业原理图,并装配用检验测试端子,可就地实时检验测试各种状态下功能数值改变。
9.实验台由位移实验台(带原理操作面板)构成,实验台水平放置,装配主要零部位件;实验台下部装配4个脚轮,位移灵活,同时脚轮带自锁装置,可以固定位置。
10.配备装备故障设定和考核系统,故障点不少于15个。
11.设备框体结构应用40mm×40mm和40mm×80mm两种一体化全铝制型材搭建,耐油耐腐蚀并易于清洁,台面宽40CM,台面铺装32mm厚彩色高密度复合板,经久耐用不生锈,带4个带自锁装置万向脚轮,方便位移。
12.配备装备线性放电负载系统,可以读取放电过程各项功能数值。
13.配备装备CAN诊断系统(含有概括软硬件),可以读取充放电过程各项功能数值及故障数值。
14.配套实验指导书等教学图纸文档实验指导书,完整讲述作业原理,实验项目,故障设定及解析等要点。
15.实验台设定有4个测量试验工位,各个工位可同时对24节单体电池电压(V)信号;主接触器吸合及断开信号;预充接触器吸合及断开信号;CAN通讯信号等实行测量,操作面板平铺装配,测量操作面板应用5mm厚亚克力板,亚克力板上喷涂检验测试端子名称及装配检验测试端子。
16.实验台配备43寸高清多媒体显露屏,分辨率1920*1080。
17.实验台经过CAN转USB设备对协议数值信息实行变换,完成MiniPC数值传输。
18.配套动力电池PACK装调与检验测试平台智能教学系统(选配)
设备功能
(1)智能教学系统装配在miniPC上,可经过HDMI高清线投放在43寸显露器上。
(2)智能教学系统设定有查看视频资源、文本资源、彩色电气原理图等功能。
(3)彩色电器原理图可按照实验需求经过滑动鼠标滚轮实行放大和缩小,便利学生实行故障诊断与排除。
(4)视频资源分为内置资源和本地资源,课程课程理论模式状态下可播放可视化资源或查看文本资源。数值与信息资源经过43寸高清多媒体端动态显露。
(5)课程课程理论模式设定有资源上传与删除功能,经过资源上传功能,教师可以自主上传视频类资源和文本资源等,或者删除自主上传的课程资源。
(6)视频播放技术应用高清播放平台,视频播放支持swf、MP4等多种格式,视频播放时可以全屏或暂停。
(7)文本资源支持word、excel、PDF、PPT等多种格式,文本资源支持离线查看。
(8)智能教学系统设定有镜像投屏功能,支持有线投屏和无线投屏无缝变换;基于体验感知自动采取不一样的传输策略,支持同网段下,教师可经过控制单台设备实行对应课件及视频的多屏幕投放授课,投放的视频和鼠标信息应用不一样通道异步传输,设定有更有的图像编解码算法,鼠标指针位置60帧/s,完成鼠标的精准定位,使得在有限的带宽互联网内,各分屏显露器中所呈现的画面仍有较高的清晰度;连接成功后,将周围的位移设备与教室或者周围的多台多媒体设备连接起来,包括一种新型的授课模式,最大程度上适用了多位同学同时互动学习掌控把握的功能。
(9)实验模式可实行故障设定,经过43寸高清多媒体端对具体故障名称等实行设定与恢复。
三.技术规格
1.外观尺寸(mm):1500×770×1700mm(长*宽*高)
2.写入电源: AC220V±10% 50Hz
3.作业电源: DC12V
4.动力电池类型:环保型磷酸铁锂动力电池(单体电池3.2V 20AH,24串)
5.作业温度(℃):-20°~60°
6.BMS锂电管理一体机:带CAN通讯
7.动力电池包显露屏:7寸触摸屏
8.高压大电流(A)继电器:线圈电压(V):12VDC,最大规格限定作业电压(V):1000VDC,规格限定电流(A):400A。
10.★配套新能源汽车多媒体课件适应全部的教学资料及实训指导书,内容丰富并可随意调取。合理地运用多媒体课件教学系统,可以很大程度上减轻老师讲课的作业量。(含有以下内容):
1.新能源汽车解析
2.未来新能源汽车的发展
3.电动汽车基础知识
4.电动汽车基础构造与作业原理
5.电动汽车与混合动力汽车
6.蓄电池电动汽车构造与原理
7.电动汽车原理维修故障检验测试
8.纯电动车动力系统
9.纯电动车装调工序技艺
10.纯电动汽车电机及其控制器
11.纯电动汽车电子控制技术
12纯电动汽车高压原理设计
13.纯电动汽车驱动方案
14.电动汽车传动系统简介
15.电动汽车各种电机对比
16.比亚迪K9F纯电动客车原理与实操
17.奇瑞M1EV与BYD E6的构造与作业原理
四.实验实验项目
1.新能源动力电池包(BMS)控制原理认识。
2.新能源动力电池包(BMS)主要零部位件功能认识。
3.新能源动力电池包(BMS)各种状态下逻辑控制关系,掌控把握电流(A),电压(V),电池压差,电池温度(℃)等功能数值改变规律认识。
4.BMS如何收集动力电池组压差,并控制充电和放电过程实验实验。
5.BMS如何收集动力电池组温差,并控制充电和放电过程实验实验。
6.新能源高压系统实操安全注意事项,高压连接器插拔方法实验实验。
7.新能源动力电池包(BMS)故障解析与诊断。
8.新能源动力电池包(BMS)拆卸装配与维护实验。
9.新能源动力电池(BMS)管理系统CAN总线测量试验与控制实验。
五.基础配备
磷酸铁锂动力电池包与铁制电池箱(单体电池3.2V 20AH,24串)、BMS锂电管理一体机、动力电池包触摸显露屏、车载充电机、国标充电插口、国标充电枪、紧急断电开关、霍尔电流(A)传感器、直线DC接触器(含有充电继电器、总正继电器、总负继电器、预充继电器)、DC-DC变换器(72V-12V30A)、辅助蓄电池(12V45AH)、放电控制继电器与放电负载电阻、预充电阻器、可位移实验台(1500×770×1700mm 带自锁脚轮装置,构造原理操作面板1500×843mm)、故障模仿与排除装置、43寸一体机、设备实操说明书。
