管道与制暖安装实训装置,供暖系统实训平台

时间：2024-12-02 06:00:30 点击次数： 中人教仪厂

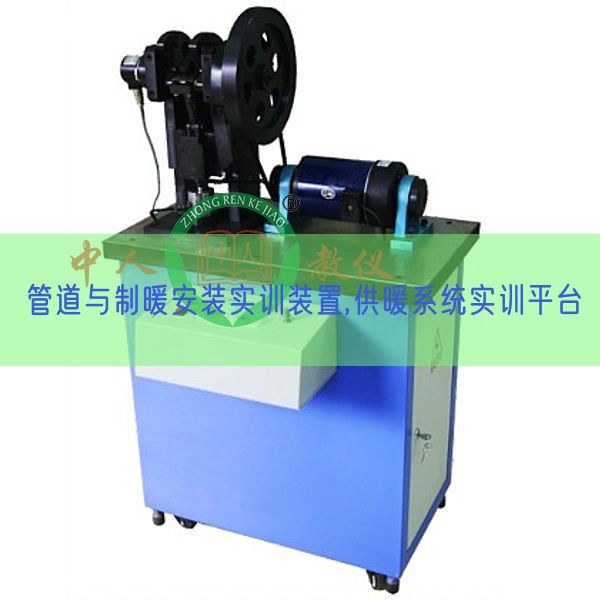

管道与制暖安装实训装置,供暖系统实训平台(图1)

-LY-88 管道与制暖装配实验设备

一、基础简介
管道工为房屋及工业场地装配给水、排水、卫生设施、供暖等管道系统，该系统含有概括镀锌钢管、PPR热熔管、高密度PE地暖管、PVC排水管等管道的装配。在装配过程中一般使用各种管接头螺纹连接，专用备品备件连接，热熔接连接，粘胶连接，也可使用管道压接机实行接头。 在各类建筑构件中，管道的装配与固定是作业技能的一个重要构成部分，水龙头和角阀等终端备品备件、卫生设施及加热设备的装配也同等重要，含有概括淋浴、洗手盆、厕所卫生设施、暖气包、散热器等 ，应具备管道与制暖的相关知识与技能。
二、技术功能：
1.写入电压（V）：三相四线（或五线制）AC380V±10% 50Hz
2.作业环境：环境温度（℃）界限为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m
3.装置容量（KV）：＜6kVA
4.主要装置外观尺寸：3920X宽2000X高2000mm
三．主要功能
1、按照要求对管道与制暖技能的，需按照专业标准展示自身装配技能与故障检验测试、解析、维护的能力。 理解行业安全标准，能够选用合适的材料和耗材，并能熟练使用各类工器具。自行系统设计、排水管道装配、燃气管道装配、暖气管路装配、冷水管路装配、热水管路装配、太阳能管道装配等：
模型块一：管道与制暖系统方案设计。
模型块二：排水管道装配（PVC管）。
模型块三：镀锌钢管装配和测量试验。
模型块四：PPR管装配和测量试验，含有概括厨房水槽储物储物柜、淋浴花洒、小便池，暖气包等设施装配。
模型块五：，PPR管和镀锌钢管技能速度。
模型块六：电气布线、装配调节测试
模型块六：电机布线、装配调节测试维护
1）图纸设计方面
（1）设计装配系统。
（2）熟悉图形符文号和管道规格、备品备件和设备的型号。
（3）安全实操，含有概括切割、折弯、套丝、焊接、粘接和检验测试设备。
（4）理解管材的功能，能够实行熟练实操、切割、折弯、粘接，并而且构成部位件。
（5）按照工程图指定的连接方法、材料和备品备件，能够顺利完成一个项目，保证没有泄漏。
（6）能够手绘折弯和组装的草图。
2）系统原理技术方面
（1）阅读和理解管道与制暖项目中的管道与设备图纸。
（2）设计一个简便的管道与制暖装置。
（3）按照竞赛场地的布置和管道、器械的重量（kg），选用合适的固定方法。
（4）正确选用管道支撑架和管卡的规格数量，保证装配正确。
（5）正确选用卫生设施或加热器具的支撑架，保证装配正确。
（6）按照要求预先制作管道结合套件，便利装配。
3）管材构造方面
（1）使用给定的材料，选用最佳的方案，保证完成模型块任务。
（2）减少或避免废料、废物的产生。
（3）确定切割管道材料的正确位置。
（4）选用合适、安全的方法实行管材切割
（5）应用特定的接头方法，完成管道部位件固定。
（6）装配、连接和测量试验成品管道工程模型块。
4）设备装配方面
（1）在已经装配的支撑架上，装配卫生设施和加热设备。
（2）在已经装配的支撑架和管卡上，装配管道结合套件。
（3）连接卫生设施和加热器具的管道。
（4）在管道模型块上连接指定的测量试验设备。
（5）实行打压测量试验时，能保持规定时间内的压力值平稳。
（6）维修、保养、替换指定的管道或加热设备。
5）设备维护方面
（1）掌控把握设备维修、保养和更换的方法。
（2）排出设备中的水，保持绝缘。
（3）实行必要的维修保养或更换零部位件。
（4）打开截止阀供水，并查验是否发生泄漏。
（5）查验设备功能是否正常。
6）安全防护方面
（1）按照作业任务，正确选用合适的个人防护装备。
（2）选用合适的工量具，安全的实行每项作业。
（3）加热熔接和对接高密度PE管材时，采取正确的防护措施。
（4）使用电动工量具时，采取合适的安全防护措施。
（5）正确装配管道与制暖工程中的管道支撑架。
四、配备装备：
1、管道与制暖装配实验设备由四个模型块组T字形构造，总长度为2400毫米，宽度为2000毫米，高度为2000毫米。左分为厨房、淋浴、卫生间、洗手池、暖气包等，右为模仿房间用电电气化五个工程装配实验区。
2、管道与制暖装配实验设备模型块由40方钢焊接的支撑架构成，在方钢水平和垂直方向设计有螺孔，便利快速装配管卡。
3、模型块中间模型块设计为货架形式，配备有大量零件工量具盒，适合装配实验使用。
4、在实验装置的两面分别装配备有M6螺孔板，螺孔间距为100X100毫米，分为两个区域(正反)，左边总长度为2400毫米，高度1800毫米，右边总长度为1100毫米，高度为1800毫米，适合实行PPR热熔管、镀锌钢管和PE地暖管和电气化的装配技能实验。
5、左边模型块内装配备有无塔上水器，打开龙头自动供水。装配备有热水器，提供热水。
6、电源部分：三相四线380V市电经漏电保护器、接通总开关,由接触器经过起、停按钮实行实操送电。
五、主要设备表单
序号 设备名称 设备型号/规格/主要配备 数量
1 模仿房 设备规格：长3920X宽1520X高2000mm。 设备主要配备如下：
1装置由四个模型块构成T字形构造，总长度为3920毫米，宽度为1520毫米，高度为2000毫米。分为厨房、淋浴、卫生间、洗手池等四个工程装配实验区。在洗手池上方设计有暖气包。
2.实验装置模型块由40方钢焊接的支撑架构成，在方钢水平和垂直方向设计有螺孔，便利快速装配管卡。。
3.在实验装置的下面装配备有M6螺孔板，螺孔间距为100X100毫米，分为两个区域，左边总长度为2400毫米，高度1800毫米，面积为。右边总长度为1200毫米，高度为1800毫米。适合实行PPR热熔管、镀锌钢管和PE地暖管的装配技能实验。
4．左边模型块内装配备有无塔上水器，打开龙头自动供水。装配备有热水器，提供热水。		 1套
2 不锈钢水箱 长2000X宽220X高190mm，容积为80升。
设备主要配备如下：
1.不锈钢水箱1个，放置在地面，作为上水水源和下水回收箱。
2.设定有耐腐蚀、耐高温、抗氧化等特性，能够适用整个系统的水循环。		 1套
3 厨房
水槽储物储物柜		 设备规格：长830X宽440X高870mm。
设备主要配备如下：
橱储物储物柜1个、水槽1个、旋转式水龙头1个、上水软管2根、下水管1套。 		1套
4 淋浴 花洒 设备主要采用混合阀、上水软管、洒头和底座构成。具备淋浴花洒装配与调节测试实验功能。 1套
5 立式 小便池 设备型号：长850X宽450X高310mm。
设备规格：挂墙式。
设备主要配备如下：
下水管1套、垫圈1个、进水管1根、延时控制阀1个、陶瓷池体1个。		 1套
6 卫生间盥洗池 设备型号：长800X宽550X高750mm。
设备规格：水槽深240mm。
设备主要配备如下：
塑料橱储物储物柜1个、水槽1个、旋转式水龙头1个、上水软管2根、下水管1套。		 1套
7 暖气包 设备型号：长300X宽750X高600mm。
二、设备规格：钢铝复合柱。
三、设备主要配备如下：
暖气包固定支撑2个、暖气包1个、4分转6分外丝直接2个、放气阀2个、堵头2个。		 1套
8 套丝台+管虎
钳		 设备规格：长1350X宽500X高750mm。
设备主要配备如下：
1.按照人体工学原理设计，应用台阶式构造，台面为两级台阶构造，左边低台装配备有电动套丝机。右边高台装配管虎钳，兼顾实操台，下边是两层储物储物储物柜。
2.多功能集合体，既可当作套丝机台面，也可当作不锈钢实操台，还可当作工量具车。
3.装配备有漏电保护空气开关和插头座，保证套丝机用电安全，并可连接其他用电工量具。 		1套
9 位移
工量具车		 设备规格：长630X宽400X高720mm。 设备主要配备如下：
1.应用1.2毫米铁板，全钢构造。台面四周设计有挡边，中间铺设防滑垫。正面上部设计为抽屉，下边为带锁双开门构造，三层棚板，可以放置和保管各种规格的工量具和常用耗材备品备件。右侧设计有两层工量具架，适合放置管钳和螺丝刀等常用工量具。
2.设定有多种功能，可以当工量具车使用，放置管材工量具和管件，可以当实操台，在上面实行管材加工、组装，还可以作为安全保险储物储物储物柜。
3.下部装配四个静音万能转向轮，便利位移。 		1套
10 管材
放置架		 设备规格：长1800X宽400X高1800mm。 、设备主要配备如下：
1.全钢框体结构构造，前后、左右矩形焊接设计，牢靠稳固。
2.单独特的上下分体设计，上部放置各种管材，下部放置工量具、耗材等其它器件材料。
3.螺栓连接构造设计，方便拆卸位移。
4.棚板可按照放置物品大小上下随意位移。 		1套
11 不锈钢实操
台		 设备规格：长1200X宽600X高750mm。
设备主要配备如下：
不锈钢封包台面，边缘光滑，台面平整美观。
方钢支撑架，结实可靠。 		1套
12 工量具箱 设备规格：长520X宽315X高160mm。
设备主要配备如下：
放置和展示管道与制暖装配工程常用工量具。
应用圆弧型材和铝板外壳，方便携带；内部设定有专门的成型内衬，放置便利。		 1套
13 热熔机 设备规格：长300X宽140X高140mm。
设备主要配备如下：
1.钢制环保喷塑放置盒，带手提环，带双扣锁。
2.配备装备56锰钢热熔机操作面板
3.配备有4分、6分、1寸模头、U型底座、内六角扳手。		 1套
14 打压泵 1.试压泵主体1套、水箱1个、吸水漏嘴1个、配套螺丝、螺母，垫片1套。
2.25Kg压力表1个、长度1米高压皮管1根、带4、6分活接的软管1根。		 1套
15 PPR热熔管
和备品备件		 一、设备型号：4分PPR管
二、设备规格：PPR管长度为2米，白色为热水，绿色为冷水。
三、设备主要配备如下：
4分PPR热水管、冷水管、内丝活接、外丝直接、三通、直接、角阀等。		 1套
16 镀锌钢管和备品备件 一、设备型号：4分镀锌钢管、备品备件
二、设备规格：镀锌钢管长度为2米
三、设备主要配备如下：
含有概括4分镀锌钢管、三通、弯头、过桥弯等		 1套
17 PVC排水管和备品备件 一、设备型号：φ110mm、φ50mm、备品备件
二、设备规格：PVC管材长度为2米
三、设备主要配备如下：
含有概括φ110mm、φ50mm排水管、直接、弯头、三通、四通、变通等。		 1套
18 PE地暖管 一、设备型号：PE地暖管
二、设备规格：长度为20米
三、设备主要配备如下：
1.分水器一套
2.PP-Xa 地暖管一套
3..PE-Xa地暖管技能实验区器件材料、耗材。		 1套

常见问题：

1、如果我要购买管道与制暖安装实训装置,供暖系统实训平台，是否有安装、培训服务呢？

答：我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的，都是提供安装、培训服务的。

2、你们的管道与制暖安装实训装置,供暖系统实训平台是否能开增值税专用发票？

答：可以的，我们是正规企业，并且已经升级到一般纳税人，可以开具增值税专用发票，如果您需要开管道与制暖安装实训装置,供暖系统实训平台的发票，您需要提供开票资料。

3、你们的管道与制暖安装实训装置,供暖系统实训平台都是自己生产的吗？都有什么产品资质？

答：我们公司是专业生产教学设备的企业，完全自主生产，并通过了最新版ISO9001认证，拥有多项专利与著作权。
