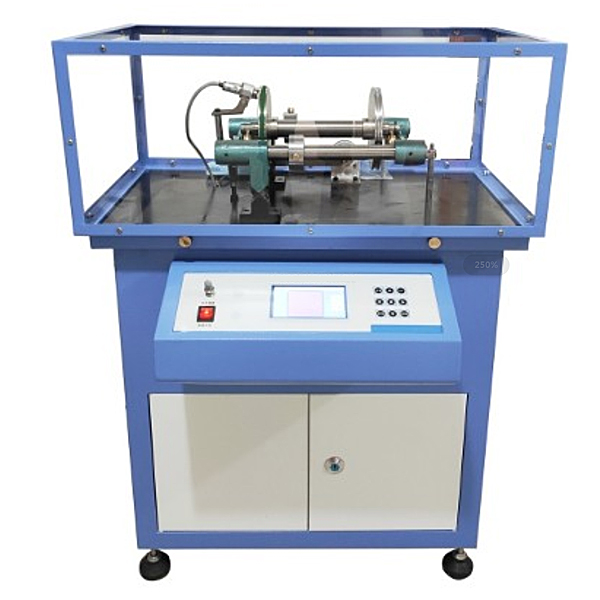

智能回转体动平衡实训台

智能回转体动平衡实验台,直线DC调动速度实验装置

该实验台是应用传感器、微机等先进测量试验手段和方法装备的智能型可视化动平衡实验台，设定有技术先进、体积小、实操便利、效果直观等优点。
经过实验可以使学生对回转构件中不平衡惯性力的改变规律及其引起的强迫振动产生感性认识，掌控把握动平衡的原理和试验方法，是机械原理实验室的重要设备之一。

实验项目内容：
1．理解并掌控把握刚性转子的动平衡原理及试验方法；
2．熟悉用传感器及其测量试验仪表器具测量动态功能数值的基础原理和方法；
3．理解处置整理数值的方法。

主要技术特别点：
1．该实验台摆动框体构造由X形弹簧片支承形成振动系统，配重块为磁性体，整个实验台体积小，实操简便，直观性强，配以先进的测量试验和计算机数值数值数值辅助实验手段，适用来教学实验。
2．被测转子的转动速度可无级调动，转子转动速度和不平衡重量（kg）（kg）的相位由光电传感器测出；转子不平衡重量（kg）（kg）引起的框体构造振动产生的振幅（瞬间角位移），由光栅编码器获取。两组信号
由单片机测控系统经过RS232串行口送入微机解算后，即可得出转子不平衡重量（kg）（kg）的大小和方位。
3．专用系统不但能得出不平衡重量（kg）（kg）的大小和方位，还可演示整个检验测量试验处置整理过程。
4．实验台外观为作业台板+箱储物储物储物柜落地式构造，装备有可调地脚螺栓和活动轮，便利实验室调动布置。
5．实验台测量试验功能指标：固有频率ω=3~5Hz，精确度2μ，相位角误差≤10度，感知度5gmm。




智能回转体动平衡实验台,直线DC调动速度实验装置

一、基础简介

该装置应用通用的小容量（KV）（KV）（KV）晶闸管直线DC调动速度电子线路，主电子线路为一相桥式半控构造，系统应用电压（V）（V）（V）负反馈和电流（A）（A）（A）正反馈控制，并设定有电流（A）（A）（A）截止负反馈环节和串联微分校正互联网。该装置符合国家最新《职业标准》和中华人民共和国劳动与社会保障部最新颁发的“实验设备行业标准”，适合于各类中等职业技术学校。劳动培训及技能鉴定单位的教学培训和维修电工的中/高级实操考核和技能鉴定使用。

该装置留有拓展连连连接口、漏电保护及专门的故障设定箱，可自备机组含有概括单闭环有静差直线DC调动速度控制系统，可按照教学、考核的要求随机设定故障点。

二、技术功能

1、写入电源：一相(220V+_10％50Hz)

2、交流ACACAC电源：一相AC220V50Hz

3、整流输出电压（V）（V）（V）：DC180V

4、最大输出电流（A）（A）（A）：DC2A

5、励磁电压（V）（V）（V）：DC180V

6、调动速度界限：D=10

7、静差率S小于或等于10%

8、作业环境温度（℃）（℃）（℃）界限-10℃至+40℃相对湿度小于85%（25℃）海拔小于4000米

9、装置容量（KV）（KV）（KV）小于1.5KVA

三、装置的基础配备装备装备

1．DMO1电源控制屏

（1）交流ACACAC电源：一相～220V电源(设定有输出短路保护)。

（2）直线DC电源：220V/0．5A直线DC励磁电源，为直线DC发电机提供励磁电源。

（3）设定有隔离变压器一只，为人身安全提供了保障，同时也为示波器查看波动线提供了便利。

（3）测量式仪表

1)交流ACACAC电压（V）（V）（V）表一只：指示写入相电压（V）（V）（V），精确度1.0级

2)直线DC电压（V）（V）（V）表一只：镜面精密指针式直线DC电压（V）（V）（V）表(±300V，精确度1.0级

3)直线DC电流（A）（A）（A）表一只：带镜面精密指针式直线DC电流（A）（A）（A）表(±2A，精确度1.0级)

（4）故障设定箱：可设定不低于10个故障点。

（5）人身安全保护体系：电压（V）（V）（V）型漏电保护器，电流（A）（A）（A）型漏电保护装置，实验连接线及插头座，控制屏两侧设定有一相三极220V的电源插头座。
