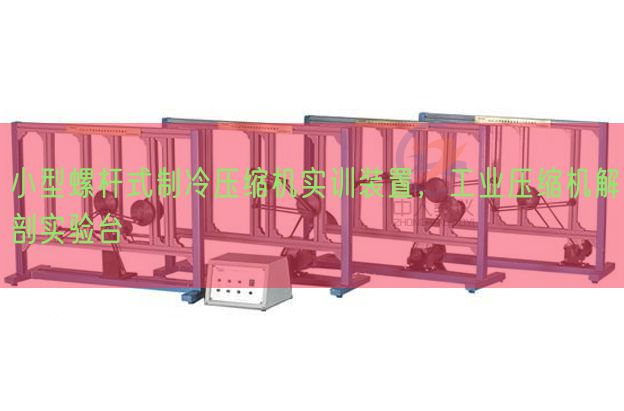

小型螺杆式制冷压缩机实训装置，工业压缩机解剖实验台

小型螺杆式制冷压缩机实验装置

一、设备配备及功能数值
1、小型螺杆式制冷压缩机实验装置含有可拆卸装配的市售名义写入功率（W）为25HP的半封闭螺杆压缩机一台，制冷剂为R22，内部阴阳转子及零件拆开后做防锈处置整理。
2、半封闭螺杆压缩机的能量调动级数：三级。
3、半封闭螺杆压缩机的排气量界限：100m³/h,±5%。
4、半封闭螺杆压缩机的重量（kg）：170kg。
5、半封闭螺杆压缩机的外型尺寸三维（3D）方向的最大长度：800mm。
6、半封闭螺杆压缩机的排气腔有内置单向阀。
7、小型螺杆式制冷压缩机实验装置含有一台1:1实物模型的半封闭螺杆压缩机，此模型沿轴线做四分之一剖开，剖开面做防锈处置整理。
8、实物模型的半封闭螺杆压缩机由一台减慢速度电机带动旋转，转动速度界限为1~6转/min，在此界限内转动速度连续可调，而且能随时点动停止转动，以及随时点动启动运行。
9、实物模型的半封闭螺杆压缩机能演示阴阳转子的啮合以展示作业容积的改变、各级能调时能量调动装置的作业原理、润滑油的循环等。
10、拆卸装配和演示实验台底层全部装配备有高强度带刹车重载型万能转向轮，便利于实验台位移及布置；
11、拆卸装配实验台有放置拆卸装配工量具、漏油盘、放置拆卸装配零件盒设计；
12、拆卸装配实验台材料为50mm的方钢，应用不锈钢台面，以防油耐油，演示实验台材料为50mm不锈钢；
13、为拆卸装配演示便利，拆卸装配实验台面高度0.8米，演示实验台高度1米，长度1.5米，宽度0.75米，构造设计重心平稳，整体美观大方。
14、演示实验台配套有高强度高亮度防爆玻璃，为看清实物模型内部构造，实验台四周装配备有高亮度LED灯带及射灯。
15、整个压缩机被固定放放置于一个电动液压作业台面上，作业台面配套有集油盘便利于拆卸装配高度调动。
16、二维码识别功能：能经过手机扫描获取该设备的相关图纸文档实验指导书。 二、技术功能数值
1、写入电源：三相五线 380V±10% 50Hz。
2、作业环境：温度（℃）-10℃～40℃ 相对湿度≤85%（25℃）海拔＜4000m。
3、装置容量（KV）：4.5kVA。
4、噪声：40dB(A)。
5、安全保护：设定有漏电压（V）、漏电流（A）保护，安全符合国家标准
三、配套系统
1、小型螺杆式制冷压缩机实验装置中含有配套螺杆压缩机拆卸装配拟真实验系统（正式版）。
2、所配套螺杆压缩机拆卸装配拟真实验系统以拆卸装配和剖开模型按照1：1建模，并而且应用3D虚拟拟真技术，可以经过PC机实行拆卸装配实验实训。
3、所配套螺杆压缩机拆卸装配拟真实验系统设定有三维（3D）拆卸动画演示、三维（3D）装配动画演示、三维（3D）零件展示、三维（3D）模仿实训等模型块。
4、所配套螺杆压缩机拆卸装配拟真实验系统中，螺杆压缩机单个零件可以在系统界面中可缩小、放大、位移、360°随意翻转，能从各个不一样角度查看。
四、拆卸装配工量具以及相关量具

序号	名 称	规格/型号	数量
1	深度游标卡尺	0-150mm	1把
2	游标卡尺	0-150mm	1把
3	内径百分表	50-160mm	1把
4	外径千分尺	50-75mm	1把
5	塞尺	0.02-1.00mm	1把
6	皮榔头		1把
7	套筒扳手	11件装	1套
8	接水盘		3个
9	活动扳手	25cm，30cm各一把	2把
10	毛巾		4条

五、设备功能
1、常用钳工工量具及量具的使用方法。
2、螺杆式压缩机整机的拆卸和装配。
3、压缩机零件的清洗。
4、螺杆式压缩机间隙和磨损的测量。
5、螺杆式压缩机组装。
6、压缩机组装后的试运行。
