可编程控制实验台

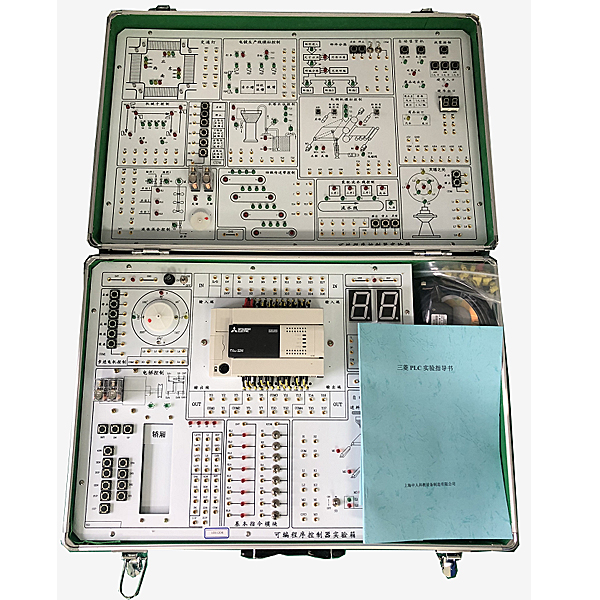

（1）可编程控制器实验箱是我公司按照当前教学需要最新研发出的实验箱。该实验箱将实验模型块集中在一块板上，实验模型块比以往的实验台设计更加紧凑、合理，实验项目也更加丰富。

（2）该实验系统的实验项目由基础的指令实验，基础常用电子线路实验、模型块综合实验三部分含有概括。在实验项目设计研发中充分征求和考虑到用户的意见和要求，使实验由简到难，从而达到一个循序渐进的学习掌控把握掌控把握掌控把握过程。实验项目也充分贴近实际应用和教学大纲的要求。

（3）在实验箱的设计中留出了全部的写入、输出、一起合作共用端子，用户可便利拓展自己的模型块，以及以后实验系统的升级。

二、技术功能

1、写入电源：AC: 220V 50HZ

2、作业环境温度（℃）（℃）（℃）：-10-55℃ 相对湿度<85%(25℃)

3、主机：标配 三菱FX3U-32MR主机，带编程电缆，还可选用西门子1200等其他各类品牌、型号。

 4、单片机、plc可编程设计与控制虚拟拟真系统：

本系统基于unity3d研发，内置实验步骤、实验指导书、电子线路图、集合套件表单、连接线路、接通电源、电子线路图、场景重置、返回等按钮，在连线及代码正确后，可以经过启动/停止、正向动作、反向动作按钮实操三维（3D）（3D）（3D）机床模型动作，在连接线路状态下，三维（3D）（3D）（3D）机床模型可实行放大/缩小、平移。

1.继电器控制：阅读实验指导书，并进入实验，经过认识阅读电子线路图，选用集合套件表单中的继电器、热继电器、开关等元件以拖拽的形式布置至电器储物储物储物柜中，限位器放放放置于三维（3D）（3D）（3D）机床模型上，可选用盖盖子，部分元件名称可重命名，然后点击连接线路按钮，将端子对端子实行连线，将机床电子线路连接成功后，选用接通电源，实行实操，若集合套件或线路连接错误将弹出提醒错误框，可随时实行场景重置。

2.plc控制：实验同继电器控制，多加PLC控制功能，在连线完成后，经过PLC编码按钮，进入程序语言编写界面，编写正向与反向2条程序，共有12个梯形图符文号，编写完成后，选用提供并上交实行程序检验。检验成功后，接通电源实行实操，集合套件、线路连接、代码错误将弹出提醒错误框，可随时实行场景重置。

3.单片机控制：实验同继电器控制，多加单片机控制功能，在连线完成后，经过C编码按钮进入编程界面，写入正确的C语言代码，提供并上交检验成功后，接通电源实行实操，集合套件、线路连接、代码错误将弹出提醒错误框，可随时实行场景重置。

三、实验内容

可完成六类基础指令实验:

第一类 基础指令实验

第二类 定时器及计数器指令实验

第三类 移位寄存器指令实验

第四类 置位/复位及脉冲指令实验

第五类 跳转指令实验

第六类 常用功能指令实验

可完成十七个模型块控制实验项目：

1、天塔之光

2、交通灯自动控制

3、交通灯手动控制

4、四相步进电机控制（实物控制）

5、液体混合装置自动控制

6、装配流水线控制

7、水塔水位控制

8、机械手自动控制




可编程控制实验台,透明车床教学实验装置

一、设备功能：
1.选用透明有机玻璃，零件应用铝件，能全透明地看到设备内部构造与动作。
2.全部解剖元件均能实行正常的机械运行。
3.充分展示各个细微构造和机构装配装置
4.自动运行、演绎设备运作过程，使学生很直观的理解整体过程。
5.可演示、加工塑料棒、铝棒等。铸件表面无沙眼，加工件表面精确度Ra1.6。
二、技术功能数值
1.作业界限
床身上最大回转直径：不小于300mm
刀架上最大回转直径：不小于150mm
床身轨道宽度：不小于400mm
主轴孔径：不小于30mm
2.刀架
下刀架最大横向行程：不小于240mm
上刀架最大行程：不小于100mm
3.尾座
尾座套筒直径：不小于50mm
尾座套筒行程：不小于75mm
主电机功率（W）（W）（W）：不小于0.75千瓦
整机模型由750W三相6级电机驱动
外观参考尺寸（长×宽×高）：不小于1960×650×1160mm
三、职业技能综合含有概括实验虚拟拟真系统：
系统内模型可实行360°旋转、放大、缩小、平移，设定有通用互动按钮：返回、首页、帮助。全部虚拟拟真任务过程有提醒，在实行完一项任务后系统自动打钩。工量具库上方设定有实验任务
1、基础立体（旋转模型时XYZ空间坐标图标自动跟随旋转。）
A、平面立体：实验步骤分为实验任务（文字提醒任务）—搭建模型（拖拽工量具库中的模型到三投影面体系中，并自动显现投影，选用错误时有提醒）—改变姿态（经过点击上下左右箭头改变）—选用投影（进入答题界面，在6项中选用此时完成的三维（3D）（3D）（3D）投影图）
B、截切立体：实验步骤分为实验任务（文字提醒任务）—搭建模型（拖拽工量具库中的模型到三投影面体系中，并自动显现投影）—标注投影情况（为三维（3D）（3D）（3D）投影图标定，在14处空白栏中选用相应的标注符文号）
C、相贯立体：实验步骤分为实验任务（文字提醒任务）—挖孔（选用随意挖孔模型，此时将可在XYZ空间坐标中选用随意面，模型同时变换，并出现一个坐标滑块，按照滑块位移大小，模型出现对应程度的剖切面）—孔径改变（选用1-4孔径）—后方通孔—选用投影（进入答题界面，在8项中选用此时完成的三维（3D）（3D）（3D）投影图）
2、集合体
A、集合体拼接组装：实验步骤分为实验任务（文字提醒任务）—选用集合体模型（可选8种模型）—拼接组装集合体（按照选用的模型挑选工量具库模型并拖拽集合）—剖切集合体（可在XYZ空间坐标中选用随意面，模型同时变换，并出现一个坐标滑块，按照滑块位移大小，模型出现对应程度的剖切面）—选用侧面投影（进入答题界面，按照已知正面、水平投影图，在3项中选用正确的侧面投影图）
B、集合体读图：实验步骤分为实验任务（文字提醒任务）—选用集合体剖视图（可选8种图）—组建集合体模型（按照选用的模型挑选工量具库模型并拖拽集合）—剖切集合体（可在XYZ空间坐标中选用随意面，模型同时变换，并出现一个坐标滑块，按照滑块位移大小，模型出现对应程度的剖切面）—选用左视图（进入答题界面，按照已知主视图、俯视图，在3项中选用正确的左视图）
