机构系统搭接与测试实验台,机械搭接实训台

一、基础简介

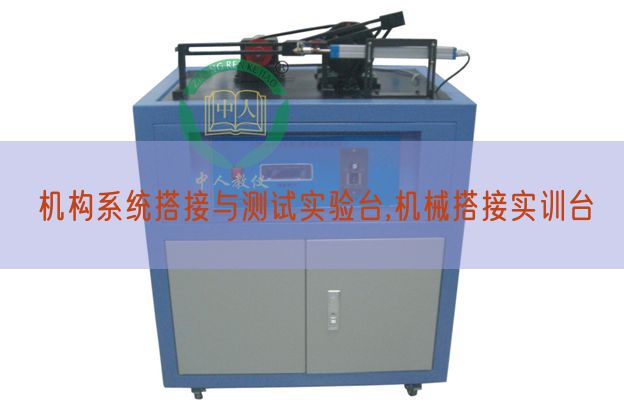

机械系统搭接与测量试验实验台是机械系统搭接实验台全面升级的新一代设备，在机械系统搭接实验台的基础上多加了转动速度传感器、位移传感器、角位移传感器、摆动传感觉器等多种机构传动系统测量试验所需的高精确度传感器，从而适用测量试验不一样传动系统、不一样搭接方法的传动功能，并就地实时生成就地实时弯弯曲线、数值报表、数值存储打印、弯弯曲线存储打印等功能。

二、主要特别点

1） 装配平台应用标准T型槽铝制型材拼接而成，活动支座间的距离可随意调动，搭接灵活机动，可拼接组装由带传动、链传动、定轴轮系、周转轮系、平面连杆等机构组装的各种不一样类型的复杂机构系统。

2） 全部传动轮系应用光杆支承，紧定螺钉固定，调动便利快捷，因此，搭接速度快。

3) 该实验台和联接方法设定有设计巧妙，使用调动界限大，拆卸装配轻松便利，构造紧凑，元件之间的通用性好，拼接组装方案多等特别点;

4) 可构成功能各异的机械传动系统，有利于培养学生机械传动系统方案的设计能力。

5) 该实验台是一种全开放式实验台，可同时供多名学生四周装配、调节测试实验，可有效运用实验设备和减少实验室占地面积；

6) 配备了高精确度的转动速度传感器、直线位移传感器、角位移传感器、摆动传感器等多种测量传感器，使得测量试验数值精确可靠。

三、主要技术功能数值

1）直线位移传感器 精确度：0.2% 测量范围：0-200mm 输出电压（V）：0-5V 1只

角位移传感器 精确度：0.2% 脉冲数：500 输出电压（V）：0-5V 2只

摆动移传感器 精确度：0.2% 测量范围：0-365度 输出电压（V）：0-5V 1只

转动速度传感器 精确度：0.2% 测量范围：0-1000r/min 输出电压（V）：0-5V 2只

2）测量试验系统配送1套

3）供电电源：220V 50HZ

4）交流ACAC调节速度电机：90W

5）调节速度界限：0-120rpm

6）实验台外型尺寸（mm）：2000x800x860

7）实验台重量（kg）：约165(KG)

四、实验内容

（含有了基础机械传动系统的随意搭接实验、传动功能测量试验实验等）

1）带传动 11） 偏心轮曲柄对心滑块机构

2) 链传动 12) 偏心轮曲柄偏置滑块机构

3) 圆柱直齿轮传动 13) 齿轮曲柄摇杆机构

4) 圆柱斜齿轮传动 14) 偏心轮曲柄摇杆机构

5) 圆锥直齿轮传动 15) 多级传动系统1

6) 蜗杆、蜗轮传动 16) 多级传动系统2

7）多轴齿轮传动1 17) 多级传动系统3

8）多轴齿轮传动2 18) 综合传动系统1

9）万向联轴器传动 19)综合传动系统2等

10）齿轮曲柄滑块机构
