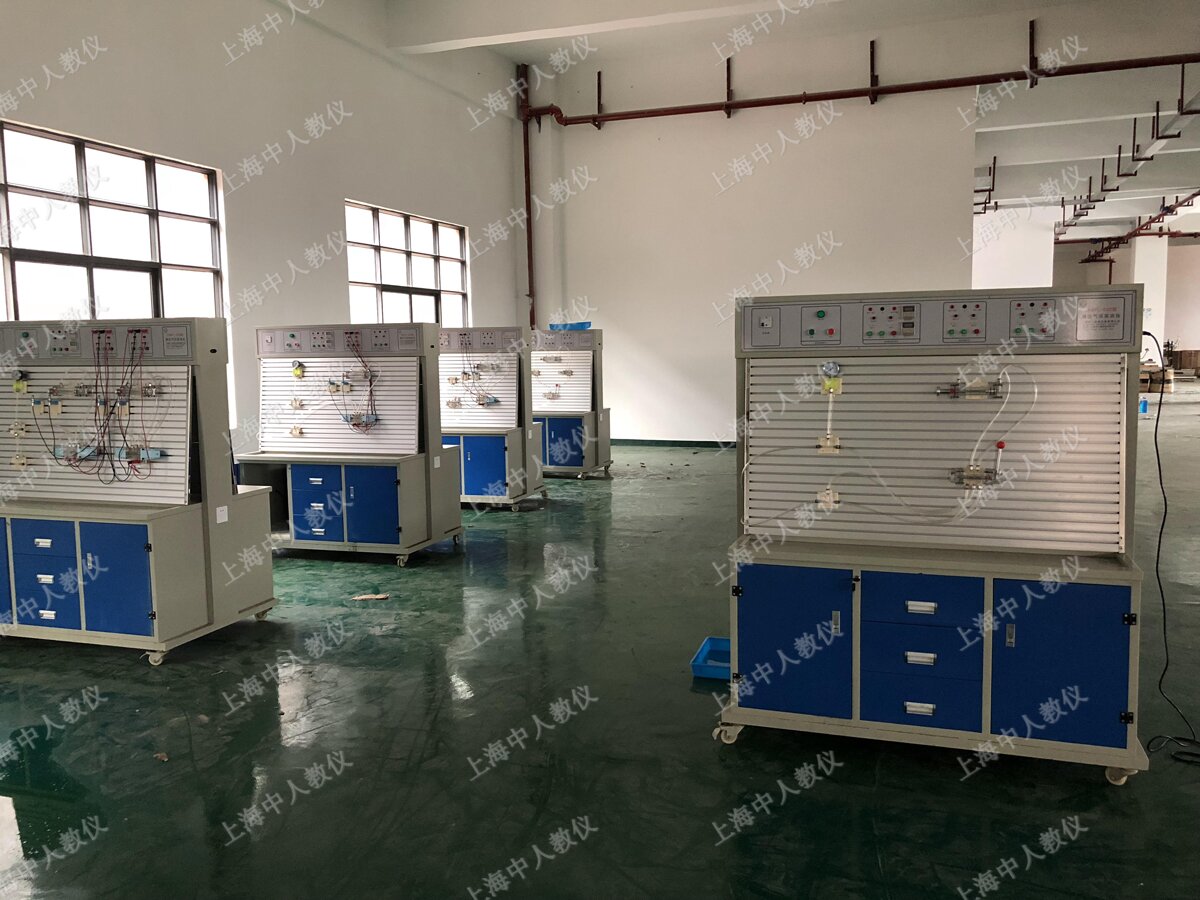

海南科技职业学院透明液压气动综合实训室

时间：2026-06-14 14:36:04 点击次数：中人教仪厂

中人ZRYY-03B透明液压与气动综合实训装置

一、产品概述

透明液压气动综合实验台（液压部分）是根据现代教学特点和最新的液压传动课程教学大纲要求设计的实验台。它采用透明有机玻璃制作的液压元件和独特的模块化，构成了插接方便的系统组合，满足高等院校、中等专业学校及职业技工学校的学生进行液压传动教程的实验教学要求；达到培养学生动手、设计及综合运用能力，提高和加强了学生的创新设计能力的目的。

二、设备特点

1.系统全部采用透明有机玻璃制作的液压元件，使用安全可靠，贴近工业化。
2.快速可靠的连接方式，特殊的密封接口，保证实验组装方便快捷，拆接不漏油，清洁干净。
3.精确的测量仪器，方便的测量方式，使用简单，测量精确可靠。
4.模块化的结构设计搭建实验简单、方便，各气动元件成独立模块，配有方便安装的底板，实验时可以随意在通用铝合金型材板上组建各种实验回路，操件简单快捷。
5.采用标准的工业气动元件，性能可靠、安全。
6.低噪音的工作泵站，提供一个安静的实验环境（噪声<60）。

三、设备组成

（1）液压部分：
① 实验工作台
实验工作台由铁制主体与铝合金型面板(T型钩槽)等构成。
工作台尺寸：长×宽×高约1500mm×850mm×1800mm±10% (其包装后约270kg)
② 液压泵站
泵站额定工作压力：2.5Mpa。（工作压力0.5-1MPa）
⑴. 电机—泵装置（1台）
齿轮泵-电机1台：采用内轴一体式安装，结构紧凑，噪音低
齿轮泵：单向，公称排量6L/min
电机：功率0.37kw，转速1300r/min（变频调速）；
⑵. 油箱：公称容积30L；附有液位、油温指示计，吸油、回油滤油器，安全阀等
③ 常用液压元件
采用透明工艺加工而成，最大工作压力2.0MPa。，配置详见配置清单。
每个液压元件均配有过渡底板，可方便、随意地将液压元件安放在铝合型面板上。
油路搭接采用自封式快换接头，而且采用透明软管，可清晰直观看见油路的流动，不漏油。
（2）气动部分：
实验台由实验台架、工作泵站、气动元件、电气控制单元等几部分组成。
1.实验台架：实验台架由铁制主体、铝合金操作面板等构成
2.工作泵站：
气泵输入电压：AC 220V/50Hz 电机（双头）功率：800W
额定输出压力：0.8Mpa 气泵容积：20L
工作噪声：< 60分贝
3.气动元件：
以工业气动元件为主，配置详见附件。
气动元件均配有过渡底板（工程塑料），可方便、随意地将元件安放在实验面板（面板带“Ｔ”沟槽形式的铝合金型材结构）上。回路搭接采用快换接头，拆接方便快捷。

四、设备配置清单

液压部分：

实验操作台
1	实验台	钢结构焊接而成	1台
2	万向轮	带自锁功能；滚轮式轴承	4只	安装实验台底部
液压泵站
3	专用泵站控制系统（1套）	空开带漏保1P+N	1只
4		交流接触器	1只
5		急停按钮	1只
6		旋钮按钮	1只
7		指示灯	1只
8		调速器	1只	定制
9	齿轮泵+驱动电动机	额定排量:6L/min 额定压力:2.5MPa 最大工作压力：1.0MPa 额定功率:0.37kw	1套
10	油箱	额定容积30L	1只
11	空气滤清器	AB-1162	1只
12	吸油滤油器	MF-03	1只
13	油温油面计	YWZ-80T	1只
液压配件
14	双作用油缸		2只	透明元件
15	单作用油缸		1只	透明元件
16	单向阀		2只	透明元件
17	节流阀		2只	透明元件
18	直动式溢流阀		2只	透明元件
19	先导式溢流阀		1只	透明元件
20	调速阀		2只	透明元件
21	顺序阀		2只	透明元件
22	减压阀		1只	透明元件
23	液控单向阀		2只	透明元件
24	手动换向阀		2只	透明元件
25	电磁换向阀	二位二通	1只	透明元件
26	电磁换向阀	二位四通	2只	透明元件
27	电磁换向阀	三位四通“O”型	1只	透明元件
28	电磁换向阀	三位四通“H”型	1只	透明元件
29	电磁换向阀	三位四通“M”型	1只	透明元件
30	行程换向阀	二位四通	1只	透明元件
31	压力继电器		1只	透明元件
32	压力表	0-2.5MPa	2只	透明元件
33	三通		3只	透明元件
34	四通		3只	透明元件
35	油管		20米	定制
36	齿轮泵调压组件		1块	工业件
37	液压油	46号	20升
控制面板
38	继电器时间延时模块	组件型号：FQ-YS-001	1套

气动部分：

分类	项目	规格型号	数量
实验平台	气动实验台（铝合金型材实验面板）		1台
动力泵站	空气压缩机		1台
执行元件	不锈钢-单作用气缸	元件型号：MSA-20*75-S	1只
	不锈钢-双作用气缸（单出杆）	元件型号：MA-20*100-S	2只
	不锈钢-双作用气缸（双出杆）	元件型号：MAD-20*100-S	1只
	气缸固定脚座	元件型号：MA20-LB	4套
调压件	三联件	元件型号：AC1500	1只
调压件	减压阀（带压力表）	元件型号：AR1500	1只
电控元件	二位三通电磁换向阀（常开）	元件型号：3V110-06-NO-DC24V	1只
	二位三通电磁换向阀（常闭）	元件型号：3V110-06-NC-DC24V	1只
	二位五通电磁换向阀（单）	元件型号：4V110-06-DC24V	2只
	二位五通电磁换向阀（双）	元件型号：4V120-06-DC24V	1只
	三位五通电磁换向阀（中封式）	元件型号：4V130C-06-DC24V	1只
纯气控元件	二位五通气控换向阀（单）	元件型号：4A110-06	2只
	二位五通气控换向阀（双）	元件型号：4A120-06	3只
	单向止回阀		2只
	单向节流阀	元件型号：ASC100-06	2只
	顺序阀	元件型号：KPSA-L6	1只
	快速排气阀	元件型号：QE-01	2只
	或门逻辑阀（梭阀）	元件型号：ST-01	3只
机械元件	二位五通手动换向阀	元件型号：4H210-06	2只
	机械阀(滚轮式)	元件型号：JM-07	2只
	机械阀(按钮式)	元件型号：JM-06A	1只
	时间继电器		1套
附件	L型调速节头	元件型号：SL4-01	7只
资料	实验指导书		1册
工具	密封胶带（生料带）		2卷
	活动扳手	6”	2 把
	内六角扳手	10”	1套
	螺丝刀	Φ6*12.5	1套
	尖嘴钳	5”	1把
	剪刀	5”	1把

五、可完成的实训项目

（1）液压可完成的实训项目
1.用换向阀的换向回路
2.用“O”型机能换向阀的闭锁回路
3.用液控单向阀的闭锁回路
4.压力调定回路
5.二级压力回路
6.用减压阀的减压回路
7.用换向阀的卸载回路
8.进油节流调速回路
9.回油节流调速回路
10.调速齿轮泵调速回路
11.调速齿轮泵和调速阀的复合调速回路
12.流量阀短接的速度换接回路
13.二次进给回路
14.用顺序阀的顺序动作回路
15.用压力继电器的顺序动作回路
16.用电器行程开关的顺序动作回路
17.用行程阀的顺序动作回路
18.学生自行设计、组装的扩展液压回路实验
（2）气动可完成的实训项目
1.单作用气缸的换向回路
2.双作用气缸的换向回路
3.一次压力控制回路
4.二次压力控制回路
5.高低压切换回路
6.双作用气缸的双向调速回路（进口调节、出口调节）
7.速度换接回路
8.缓冲回路
9.互锁回路
10.过载保护回路
11.位置控制式单往复回路
12.压力控制式单往复回路
13.时间控制式单往复回路
14.单双作用缸连续往复动作回路
15.采用节流阀的同步回路
16.三缸连动回路
17.计数回路
18.延时回路
19.逻辑阀的应用回路（或逻辑）
20.双手操作回路
