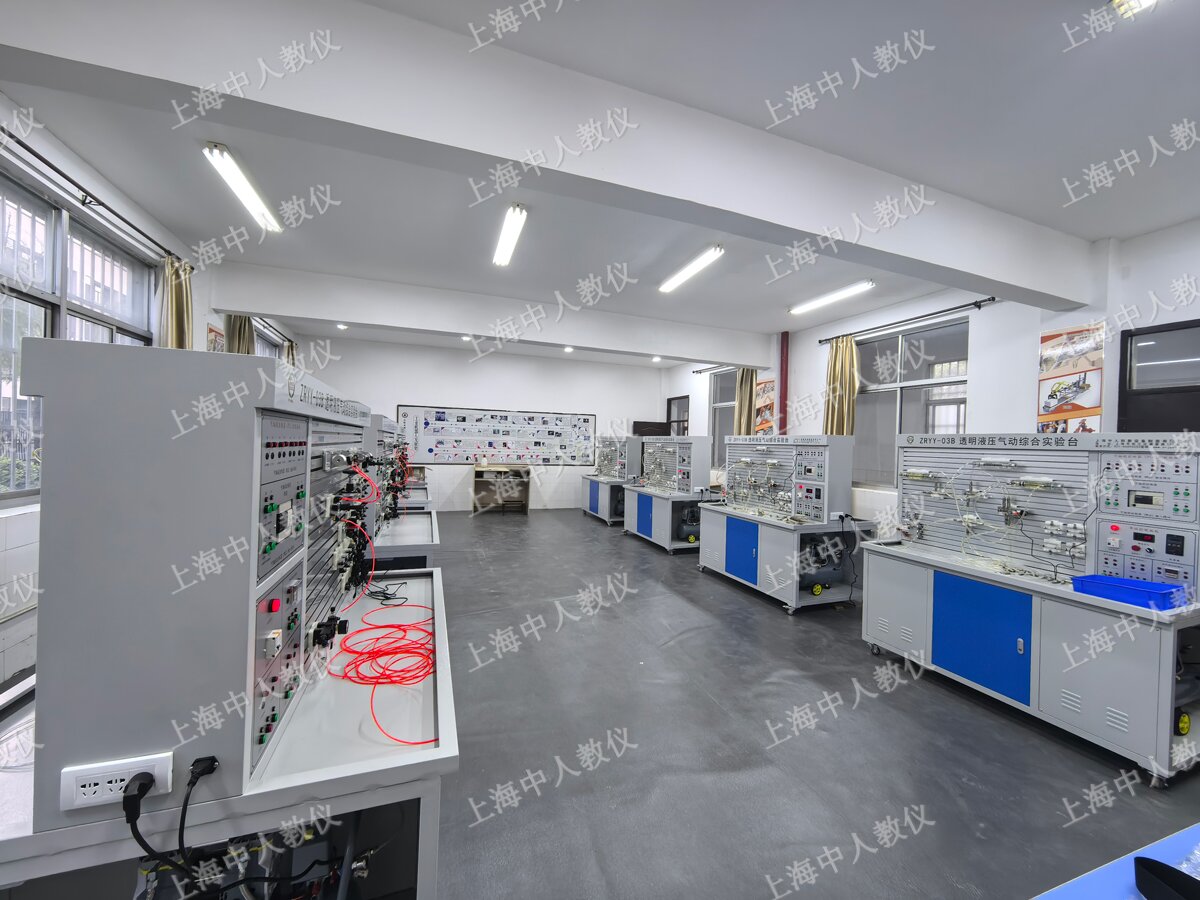

江苏省兴化中等专业学校液压与气动实训室

江苏省兴化中等专业学校液压与气动实训室

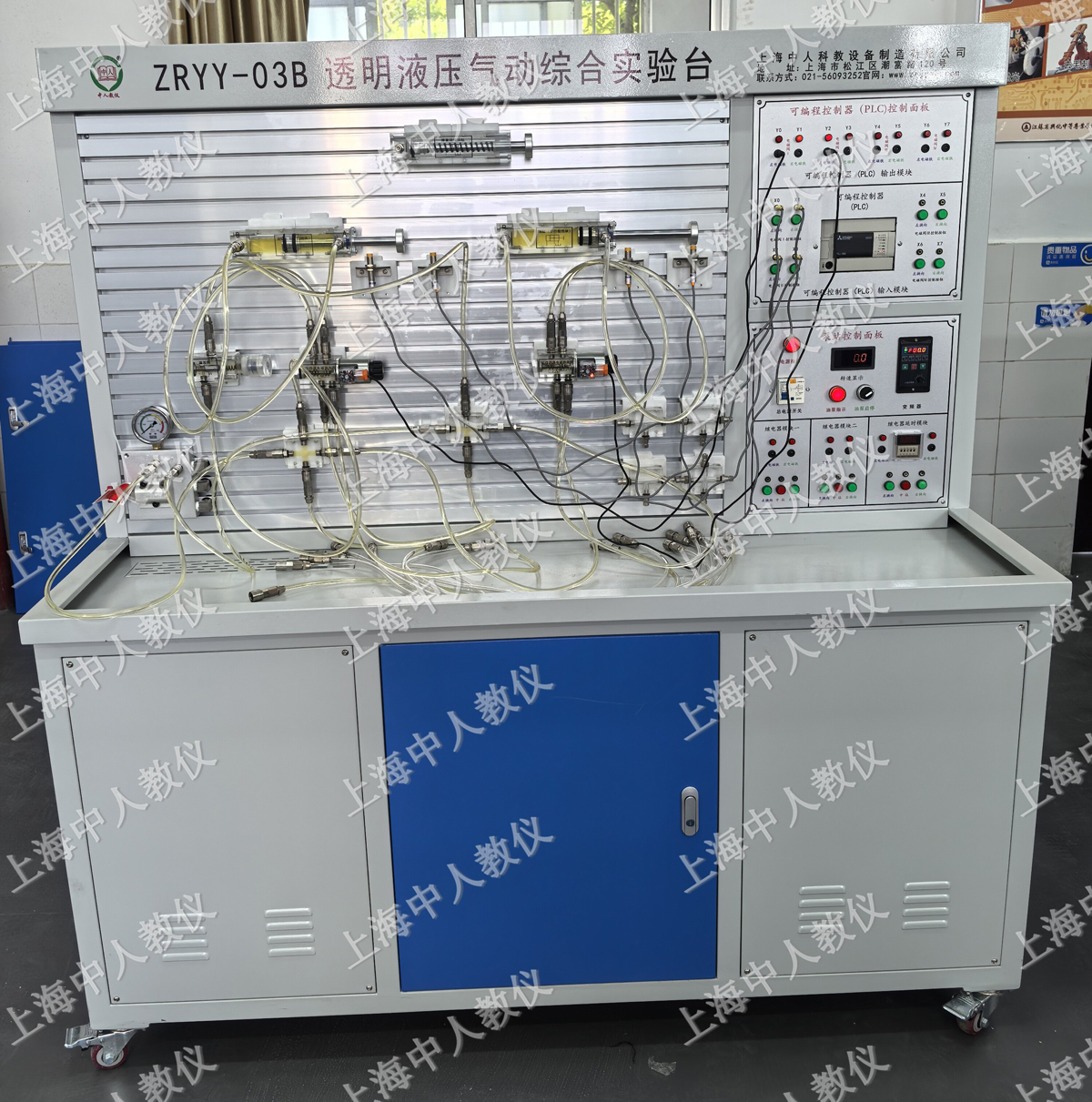

透明液压气动综合实训台



透明液压气动综合实训台的技术要求：

液压部分
序号	设备名称	设备参数	单位	数量
1	实验台	钢结构焊接而成	只	1
2	万向轮	带自锁功能；滚轮式轴承	只	4
3	专用泵站控制系统	空开带漏保1P+N，	只	1
4		交流接触器	只	1
5		急停按钮	只	1
6		旋钮按钮	只	1
7		指示灯	只	1
8		调速器	只	1
9	齿轮泵+驱动电动机	额定排量:6L/min 额定压力:2.5MPa 最大工作压力：1.0MPa 额定功率:0.37kw 额定电压：AC220V	套	1
10	油箱	额定容积30L	只	1
11	空气滤清器		只	1
12	吸油滤油器		只	1
13	油温油面计		只	1
14	双作用油缸		只	2
15	单作用油缸		只	1
16	单向阀		只	2
17	节流阀		只	2
18	直动式溢流阀		只	2
19	先导式溢流阀		只	1
20	调速阀		只	2
21	顺序阀		只	2
22	减压阀		只	1
23	液控单向阀		只	2
24	手动换向阀		只	2
25	电磁换向阀	二位二通	只	1
26	电磁换向阀	二位四通	只	2
27	电磁换向阀	三位四通“O”型	只	1
28	电磁换向阀	三位四通“H”型	只	1
29	电磁换向阀	三位四通“M”型	只	1
30	行程换向阀	二位四通	只	1
31	压力继电器		只	1
32	压力表	0-2.5MPa	只	2
33	三通		只	3
34	四通		只	3
35	油管		米	20
36	齿轮泵调压组件		个	1
37	液压油	46号	升	20
38	继电器时间延时模块		套	1
39	plc	三菱FX3U-16MR	套	1
40	电脑	i3，8g，250g固态硬盘，win10专业版	台	1
气动部分
1	气动实验台（铝合金型材实验面板）		台	1
2	空气压缩机		台	1
3	不锈钢-单作用气缸		台	1
4	不锈钢-双作用气缸（单出杆）		只	2
5	不锈钢-双作用气缸（双出杆）		只	1
6	气缸固定脚座		套	4
7	三联件		只	1
8	减压阀（带压力表）		只	1
9	二位三通电磁换向阀（常开）		只	1
10	二位三通电磁换向阀（常闭）		只	1
11	二位五通电磁换向阀（单）		只	2
12	二位五通电磁换向阀（双）		只	1
13	三位五通电磁换向阀（中封式）		只	1
14	二位五通气控换向阀（单）		只	2
15	二位五通气控换向阀（双）		只	3
16	单向止回阀		只	2
17	单向节流阀		只	2
18	顺序阀		只	1
19	快速排气阀		只	2
20	或门逻辑阀（梭阀）		只	3
21	二位五通手动换向阀		只	2
22	机械阀(滚轮式)		只	2
23	机械阀(按钮式)		只	1
24	时间继电器		套	1
25	L型调速节头		只	7
26	强电插线		条	5
27	实验指导书		册	1
28	密封胶带（生料带）		卷	2
29	活动扳手	6”	把	2
30	内六角扳手	10”	套	1
31	螺丝刀	Φ6*12.5	套	1
32	尖嘴钳	5”	把	1
33	剪刀	5”	把	1
34	PLC	三菱FX3U-16MR	台	1
35	电脑	i3，8g，250g固态硬盘，win10专业版	台	1

设备技术性能、配置要求

序号	设备名称	技术参数
1.	实验工作台	实验工作台由铁制主体与铝合金型面板(T型钩槽)等构成。 工作台尺寸：长×宽×高=1600*1100*1700mm
2.	液压泵站	泵站额定工作压力：2.5Mpa。（工作压力0.5-1MPa） ⑴. 电机—泵装置（1台） 齿轮泵-电机1台：采用内轴一体式安装，结构紧凑，噪音低 齿轮泵：单向，公称排量6L/min 电机：三相交流电压，功率0.37kw，转速1450r/min（变频调速）； ⑵. 油箱：公称容积30L；附有液位、油温指示计，吸油、回油滤油器，安全阀等 (3)虚拟多用表参数：交流电压量程档位分：10、50、250、1000；直流电压档位分：0.25、1、2.5、10、50、250、1000；欧姆档分：x1，x10，,100，,1000，,1K，x10K，x100K；电流表档位：50μa、0.5、5、50、500；BATT：1.2-3.6V，RL=12Ω；BUZZ：R×3；红外发射检测功能：垂直角度±15°距离1-30cm；三极管测量孔；
3.	常用液压元件	采用透明工艺加工而成，最大工作压力2.0MPa。，配置详见配置清单。 每个液压元件均配有过渡底板，可方便、随意地将液压元件安放在铝合型面板上。 油路搭接采用自封式快换接头，而且采用透明软管，可清晰直观看见油路的流动，不漏油。
4.	气动泵站	气泵输入电压：AC 220V/50Hz        电机（双头）功率：800W 额定输出压力：0.8Mpa              气泵容积：20L 工作噪声：< 60分贝
5.	气动元件	以工业气动元件为主，配置详见附件。 气动元件均配有过渡底板（工程塑料），可方便、随意地将元件安放在实验面板（面板带“Ｔ”沟槽形式的铝合金型材结构）上。回路搭接采用快换接头，拆接方便快捷。
6.	PLC	采用三菱FX3U-16MR，8路输入，8路输出，继电器型。











常见问题：

1、如果我要购买江苏省兴化中等专业学校液压与气动实训室,液压气动综合实训台，是否有安装、培训服务呢？

答：我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的，都是提供安装、培训服务的。

2、你们的江苏省兴化中等专业学校液压与气动实训室,液压气动综合实训台是否能开增值税专用发票？

答：可以的，我们是正规企业，并且已经升级到一般纳税人，可以开具增值税专用发票，如果您需要开江苏省兴化中等专业学校液压与气动实训室,液压气动综合实训台的发票，您需要提供开票资料。

3、你们的江苏省兴化中等专业学校液压与气动实训室,液压气动综合实训台都是自己生产的吗？都有什么产品资质？

答：我们公司是专业生产教学设备的企业，完全自主生产，并通过了最新版ISO9001认证，拥有多项专利与著作权。
