多功能变频调速实训装置

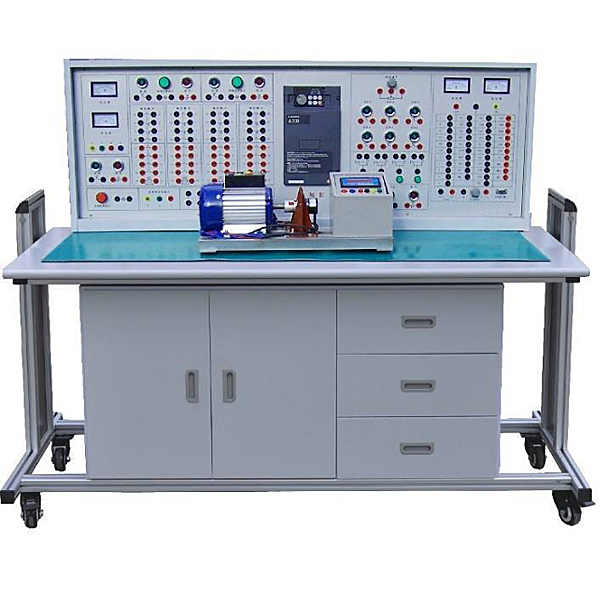

本装置采用典型的日本三菱公司最近推出的高性能、多功能FR-A740型变频调速器(380V、0.75kW)为主机，外配脉冲编码器电机制动测速系统。整台设备能够完成开环与闭环系统实验以及变频调速器所有功能实验。敞开式的结构，能让学生综合地学习和掌握变频调速器结构原理、检测维护。它适用于大中专院校、职校、技校自动化专业配套教学和开放实验

二、实验台技术参数：

1、输入电源：AC380V±5％ 50Hz　    2、额定电流：3A
3、环境温度：-5℃～40℃　            4、外形尺寸：1600×700×1250mm
5、相对湿度：≤90％(25℃)　          6、变 频 器：FR-A740-0.75K

三、产品构成：

1、实验台：安装有实验所需的全部电器元件、仪表、开关按扭等，使整体坚固美观实用，实验方便。

2、实验负载电动机：采用三相异步电机。

3、实验导线：所有接插件均采用安全型迭接插头，为学生实验提供了极高的安全性，实验插接方便、快捷。

4、电机导轨与光电编码器1副

5、实验桌：一张两座。

四、实验桌：铝木结构，桌面为防火、防水、耐磨高密度板，造型美观大方。采用特制模具制作的优质铝合金做框架，铝合金表面经氧化处理，经久耐用，美观大方，符合现代审美观，桌面为防火、防水、耐磨高密度板，桌子下部配置储存柜。

多功能变频调速实训装置,离心泵特性曲线实训台

技术参数：
1、运行环境：温度0-40℃，相对湿度：≤90%RH，电源：220V/50Hz。可连续操作。
2、离心泵采用管道离心泵，额定功率：370W，转速：2800r/min，吸程：8m，效率：34%，流量：2.5m3/h，扬程：15m，实验范围宽，能明显出现空化汽蚀现象，数量2台。
3、压力表：表盘直径Φ100mm，测量范围0-0.4MPa，精度1.5级。
4、真空表：表盘直径Φ100mm，测量范围-0.1-0MPa，精度1.5级。
5、电动机功率采用数字单相交流功率测量仪表测得。
6、文丘里流量计流量：0～6 m3/h。压差范围：10~150KPa。
7、蓄水箱：容积约70L，304不锈钢材质，当停止供水开启灌泵阀时，可使泵运行时出现汽蚀现象。
8、实验所用的流体-水为全循环使用设计，充分节约水资源。
9、电控箱，装有开关指示灯、功率表，对其中泵的功率进行显示。
10、框架及台面均为304不锈钢材质，结构紧凑，外形美观，操作方便。
11、外形尺寸：1650×600×1500mm（长×宽×高），框架为可移动式设计，带脚轮及禁锢脚。
12、建筑大楼与智能楼宇电气安装虚拟仿真软件
