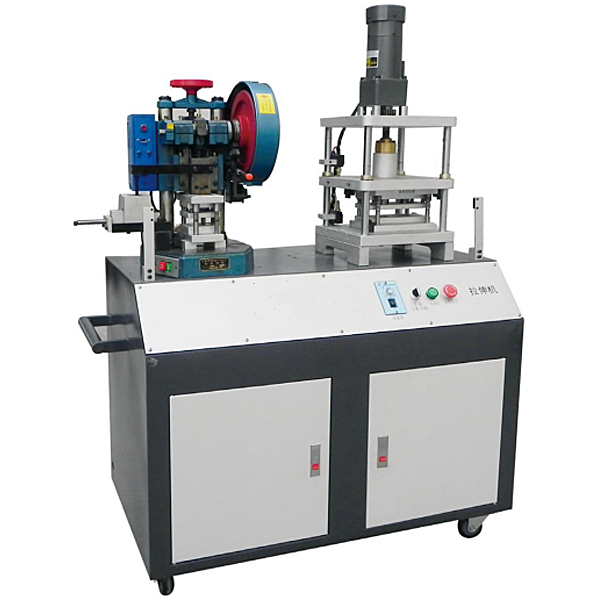

冲压与拉伸机模拟实验台,运动控制实验装置
一、 概述:
1、拉伸与冷冲模拟机为两台独立设备,分别为高速冷冲机和可调速拉伸机,专机专用,符合现代生产工艺及需求。
2、具有使用配套的铝合金拆装模具及透明模具进行课堂教学冲压及拉伸成型演示解析功能及小件生产。
3、主机铝合金部件:采用加硬铝合金板并氧化处理,硬度HB90,屈服强度245。
4、使用0.2~0.5mm薄铝片或铁片与模具配合能生产出五金零件。
5、拥有机械式自动送料系统,送料速度每分300次 ,送料长度5—40cm,调整方便快捷,并配有日本OMRON红外线感应保护装置。
6、控制系统采用24V低压,确保安全可靠。
7、立柱采用硬铬精密导杆,导套采用自润滑功能的碳墨合金导套。
8、采用可移动并且能够固定的固定方式。
9、虚拟仿真教学系统
机械实训安全教育虚拟仿真软件:本软件基于unity3d开发,软件采用三维漫游的形式,可通过键盘控制移动,鼠标控制镜头方向,设有机械安全距离实验,机械安全保护装置实验、机械安全防护设计基础考核,实验进行时,三维漫游画面采用箭头与脚印图案提示移动至实验位置,机械对象周围圆圈显示了工作半径,实验过程伴有三维机器人的对话框提醒。
A、机械安全距离实验内容包括防止上下肢触及危险区的安全距离实验(内分2种围栏高度与开口大小),选择进入后,镜头前弹出GB23821-2009《机械安全防止上下肢触及危险区的安全距离》要求,错误示范:实验过程为人体进入机械对象工作半径受到伤害后,血色画面与语音提醒收到机械伤害,并回至原位并进行下一实验,最终一步为正确做法。
B、机械安全保护装置实验分为安全联锁开关、安全光幕、安全垫、安全激光扫描仪等保护装置实验,可选类别(安全输入、安全控制、安全输出、其他)、生产厂家、产品列表(安全联锁开关、安全光幕、安全垫、安全激光扫描仪、安全控制器、安全继电器、安全护栏)。安装位置有蓝色闪烁框架提醒,实验流程:选择安全护栏并安装、选择安全连锁开关(或选择安全光幕、安全垫、安全激光扫描仪)并安装、选择安全控制器并安装至电气控制箱、选择安全继电器并安装至电气控制箱、点击电气控制箱上的启动按钮。若进入危险区域时,系统将提示报警音,且机械对象停止工作,选择电气控制箱上的复位按钮可停止。
冲压与拉伸机模拟实验台,运动控制实验装置
1) 采用DSP开发板+电机驱动板+DSP外扩网口模块+DSP外扩GPIO功能运用模块+液晶触控 显示的组合操作平台,方便用户实现电机控制的一体化开发系统;
2) DSP端采用自主研发的28335实用板开发板,以现今主流TMS320F28335为核心,采用六 层核心板+底板的形式;
3) BLDC电机平台采用三相全桥隔离控制,精确的PID算法,保证电机精确运转;
4) 直流电机驱动板控制信号使用灌电流驱动方式,支持绝大多数单片机直接驱动;
5) 42步进电机驱动器具有高稳定性、可靠性和抗干扰性的经济型步进电机驱动器,适用于 各种工业控制环境,具有自动半流,低压关断、过流保护和过热停车功能;
6) 板载硬件资源丰富,外扩功能强大,可满足各类项目实验;
7) 7. 0寸触控显示,采用工业类级别,满足恶劣的工作环境,友好的人机界面方便您更好的 操作;
8) W5300 模块支持软、硬件混合 TCP/IP 协议:TCP, UDP, ICMP, IGMP, IPv4, ARP, PPPoE, Ethernet;支持8个独立的端口(sockets)同时连接;网络数据传输,速率可达到80Mbps;支 持ADSL连接(支持PPPOE协议,带PAP/CHAP验证);
9) GPIO扩展功能模块包括3x4矩阵键盘、12864LCD接口、4段8位数码管、温湿度传感器、 红外信号输入接口、8路LED、直流小电机及步进小电机;
10) 采用分拆独立的模块化设计理念,既可独立演示,又可整体工作;
11) 对于电机控制有独特设计的电机控制口;
12) 详细的用户手册,让您轻松入门掌握;
13) 注重EMI设计,稳定高效,包括外扩和所有外设资源;
14) 主流的F28335平台,是电机控制领域和电力检测领域的首选;
15) 丰富的实验例程,可满足各种教学实验,尤其电机控制领域,方便用户对其进行移植。
