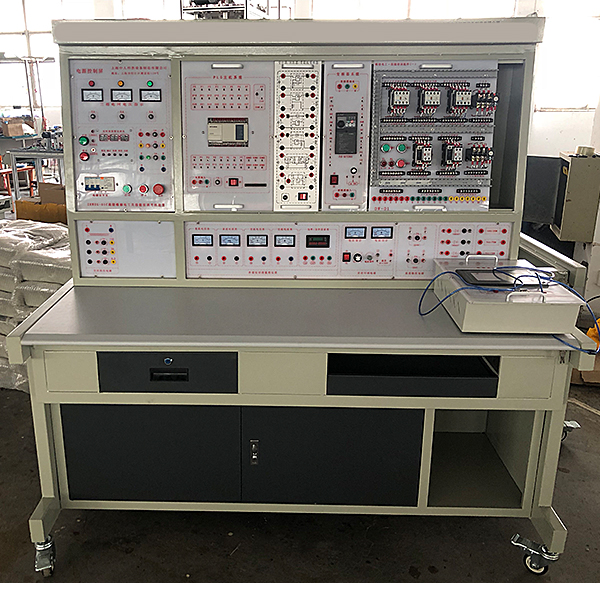

PLC、变频器、触摸屏综合实训台

本装置集变频控制、触摸屏、plc编程逻辑控制器、通信编辑器、编程软件、工控组态软件、仿真教学软件、模拟控制实训挂箱、实物与于一体，综合性强、功能齐全。PLC部分可直观地进行基本指令训练，多个应用广泛的PLC实际应用模拟和实物控制训练，同时也为了高层次的设计开发实验实训提供良好的条件：为了结合教学要求，设计过程参考国内多种教材，从中精选最具典型性的实训项目，配备三相鼠笼异步电机及继电器，能完成多个电气控制项目训练。变频器选用应用广泛的西门子V20变频器，可完成变频调速技术课程的相关教学实训。

二、特点

1．装置采用组件多结构  更换实验模块便捷，如需扩展功能或开发新实验，只需添加实验挂箱即可，永不淘汰。

2．PLC实训对象形像逼真，接近工业现场的实际应用，通过本实验装置的训练，学生很快就能适应现场的工作。

3．采用西门子系列可编程控制器，功能强大，性能优越，采用模块化设计，组合灵活。

4．组态棒图教学 采用MCGS工控组态软件，所有实验都已编辑出形象直观、动感强、教学效果好的组态棒图，进行实验动态跟踪教学。
5.基于现场总线的组态监控实训教学：通过现场总线网络，将实训装置（从站）PLC和主站PLC进行1：N通信。从站的PLC运行控制对象的程序，利用工控网络集中监控的功能，主站PLC可以对任意台从站PLC进行实时监控，符合工业现场控制的要求。学生独立通过PLC完成对各种实训对象的控制，并进行组态实时监控（1：1通信）。

PLC、变频器、触摸屏综合实训台,焓差实训装置

1. 功能要求
通过该装置了解焓差实验的机构组成，空气再处理设备的制冷系统，计算机测试系统及其控制方法。
2. 技术指标要求
（1）输入电源：三相AC380V±10% 50Hz，功率≥5.0KW。
（2）冷凝器，换热面积≥3.0m2。翅片管式蒸发器。
（3）加热水箱，容积≥60L，加热功率≥4.0KW。
（4）循环热水泵参数：流量：≥20L/min ，扬程：≥12m，功率：≥120W。流量计范围40-400L/h。
（5）离心风机参数：风量≥2000 m3/h，风压≥1000 Pa，功率≥1.5KW。
（6）流量计配斜管微压计测流速：量程-10-700pa。
（7）制冷工质采用R22或同性能制冷剂。蒸发压力表要求-0.1-2.5MPa和冷凝压力表量程-要求0.1-1.6MPa。
（8）实验风道应分为风口段，实验段，测试段等。
（9）测量系统应配置有智能温度控制仪表、高精度调压模块电路。
（10）电源线路及控制线的安装须使用环保阻燃电气配线槽，规范整理符合国家标准。
（11）外形为可移动支架，带刹车轮。
（12）建筑大楼与智能楼宇电气安装虚拟仿真软件
