透明模具拆装实训装置

时间:2023-11-05 19:03:14 点击次数: 中人教仪厂
透明模具拆装实训装置,摩托车发动机解剖运行实训装置

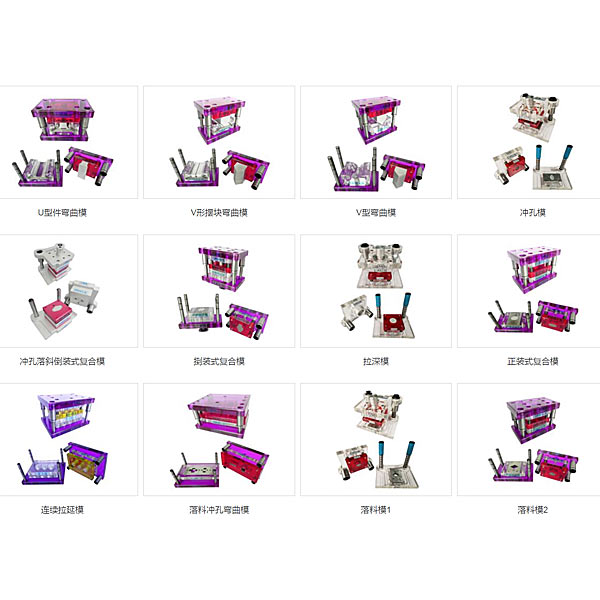

透明拆装实训模具系列-冲压模具
1 冲孔模
XSTMFZCM-001
150×150mm
1套 用模具沿封闭线冲切板料冲下的部分为废料,封闭线外是产品.
冲压1孔,料带利用四处挡料销定位。
2 落料模
XSTMFZCM-002
150×150mm
1套 用冲模沿封闭轮廓曲线冲切,封闭线内是产品,封闭线外是废料.用于制造各种形状的平板零件.
冲压菱形工件,产品尺寸不小于35×30 mm,料带利用挡料销定位。
3 弯曲模
XSTMFZCM-003
150×150mm
1套 把板材料沿直线弯成各种形状,可以加工形状较复杂的零件。
以菱形工件作为导料,弯曲高度不小于10 mm,产品自动从凸模脱落。
4 正装复合模
XSTMFZCM-004
200×150mm
1套 在模具同一位置上能完成几个不同的冲裁工序的模具.正装复合模,它的落料凹模在下模处,凸凹模装在上模处.不适用于多孔制件的冲裁冲压菱形工件,料带利用挡料销定位。
5 倒装复合模
XSTMFZCM-005
200×150mm
1套 模具同一位置能完成几个不同的冲载工序的模具.倒装复合模,它的落料凹模在上模处,凸凹模装在下模处,适用于制件平直度要求不高的厚板制件,操作方便.安全,适用于多孔制件的冲裁.冲压菱形工件,料带利用挡料销定位。
6 拉伸模
XSTMFZCM-006
150×150mm
1套 把板材料毛坯成形成各种开口空心工件的模具,此模具带压边装置,拉深前毛坯套在压边圈上依靠外形定位,拉深后冷冲件从凸模上托出,凸凹模都装有顶出装置。
拉伸小铝盖,拉伸深度不小于8 mm,产品尺寸不小于35 mm,模具带有压边结构,并且调整非常方便。
7 连续拉延模
XSTMFZCM-007
200×150mm
1套 制品**拉深无法成形,需要多次拉延的模具。该模具用带料一端顺序拉延,直到**一次拉延时才将制件由带料上冲落。
拉延带有凸缘的小铝盖,拉伸深度不小于8 mm,产品尺寸不小于20mm,**次拉延深度不小于2 mm,模具带有压边结构,并且调整非常方便。
8 多工位级进模
XSTMFZCM-008
200×150mm
1套 多工位级进模是精密高效,长寿命的模具.它适用于冷冲小尺寸,薄料,形状复杂和大批量生产的冷冲零件.
该模具为落料、冲孔、弯曲级进模,毛料由定位销和挡料销全程定位,为90度弯曲,尺寸不小于20×15×10 mm。
9 V型翻板弯曲模
XSCZFZCM-009
150×150mm
1套 该模具为避免材料滑动,在定模部分高有两块翻板。当凸模压下时,翻板随材料弯转,定位板必须与材料接触,所成型的零件精度较高。V型零件尺寸不小于30×20×10 mm。
10 圆管冲模
XSCZFZCM-010
150×150mm
1套 该模具需将平坯料一次弯成圆管形零件。定模有两件活动凹模由顶板托住,当凸模将材料压下时,模块相向转动,将材料弯成圆形。凸模上升时,已弯成圆管零件就套在其上,随之上升。圆型零件尺寸不小于Ф17×30 mm.。
11 型滑块冲模
XSCZFZCM-011
150×100mm
1套 该模具需将平坯一次弯成两内侧角度小于90°的零件。模具定模部分需有两个滑块,平坯放在定位板上,当凸模下降时,平坯先被 弯成∪型 ,凸续继下降,滑块开始运动将∪形两侧向内弯成所需角度。型零件尺寸为45×30×20 mm。


透明模具拆装实训装置,摩托车发动机解剖运行实训装置

透明模具拆装实训装置,摩托车发动机解剖运行实训装置

一.产品简介
本实训系统以摩托车发动机实物机械总成为基础,解剖关键部位,剖面涂不同颜色,突出结构层次,可对手动输油泵进行原理与结构展示。
适用于各类型院校及培训机构对摩托车发动机结构理论和维修实训的实训教学需要。
二.主要用途
1.适用于各类型院校及培训机构对摩托车发动机原理与结构展示教学需要。
2.适用于摩托车职业技能鉴定考核的需要。
3.适用于摩托车发动机的结构与原理认知、拆卸和装配提供标准参照物等教学需要。
三.结构组成
摩托车发动机机械总成(包含总成、内外附件等)、减速式电动机、移动式的安装底座等、台架操作说明书等附件。
四.功能特点
1.电机驱动发动机,动态模拟发动机工况。
2.进行摩托车发动机的原理与结构展示。
3.解剖关键部位,剖面涂不同颜色,突出结构层次。
3.配套安装底座。
5.安装底座采用钢性结构焊接,台架表面采用烤漆工艺。
4.配套使用说明书及实训指导书。
五.外形与颜色
设备外形:400×300×250mm (长×宽×高)
安装底座颜色:7032(用户可选择各种颜色)
六.制造工艺
1.设备底座架
1.1钢性结构焊接
1.2冷板成形(厚1.5mm)
1.3表面采用亚光灰喷塑工艺,厚度0.3mm.
2. 胶垫
2.1防震胶垫
2.2防震胶垫与底座用M6*4螺丝固定。

常见问题:

1、如果我要购买透明模具拆装实训装置,摩托车发动机解剖运行实训装置,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的透明模具拆装实训装置,摩托车发动机解剖运行实训装置是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开透明模具拆装实训装置,摩托车发动机解剖运行实训装置的发票,您需要提供开票资料。

3、你们的透明模具拆装实训装置,摩托车发动机解剖运行实训装置都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
