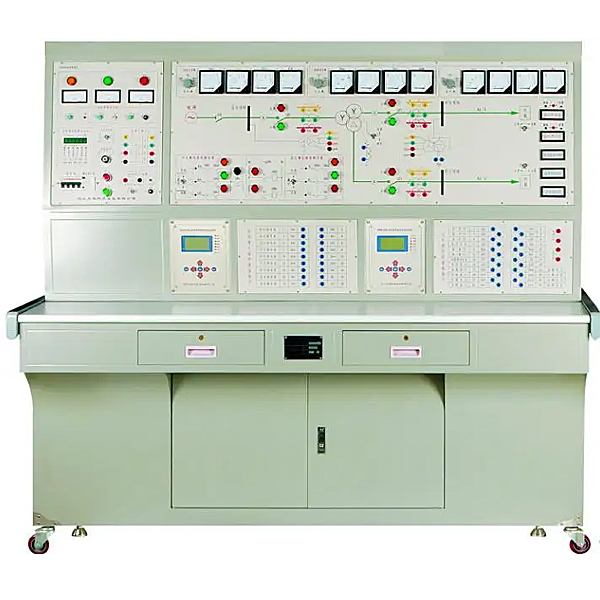

继电保护线路技术实训台

时间:2023-11-07 13:55:13 点击次数: 中人教仪厂
继电保护线路技术实训台,电工电子创新实训装置

一、概 述

“电力自动化及继电保护实验装置”是综合了目前高等院校《继电保护》、《电气设备》、《自动装置》、《工厂供电》、《电力系统微机保护》等多门专业课程中的教学内容,结合生产实际应用和发展,设计开发的新颖实验装置。它能对发电厂、变电所及工厂中常用的继电保护、电气二次控制回路及自动装置等教学内容进行操作实验,能以真实直观的实验教学形式对学生进行专业技能训练。本装置的优点是设备器件利用率高,实验教学系统性强,占用实验场地少,性价比高等优点。

装置采用挂件式结构,可根据实验内容进行组合,安装使用方便。实验仪表精度高,具有数字化、智能化及人机对话等功能,用户根据需要进行选择。装置对控制屏及测量部件所涉及的电源、仪器仪表等均采取可靠的保护,同时还设置了可靠的人身安全保护体系,避免因学生在实验中的误操作而造成实验系统的损坏和人身伤害。

二、特 点

1. 综合性强 综合了目前国内各类院校中《电力自动化》及《继电保护》等课程的实验项目。

2. 适应性强 能满足各类院校《电力自动化》和《继电保护》相关课程的实验教学要求,实验的深度与广度可根据实际需要作灵活调整。本装置采用组件式挂箱结构,更换便捷,如需要扩展功能或开发新实验,只需添加部件即可,永不淘汰。

3. 整套性强 该装置从仪器仪表、专用电源、继电器及其它实验部件到实验连接专用导线等均配套齐全,所提供部件的性能、规格等均能满足实验的需要。

4. 直观性强 各实验挂件采用分隔结构形式,组件面板示意、图线分明,各挂件任务明确、操作、维护方便。

5. 科学性强 装置占地面积较少,节约了实验用房,减少基建投资;配套的继电器及其设备均采用电力系统自动化及继电保护装置中实际应用的现场设备,真实性强,并均经特殊设计。装置外形整齐美观,能改善实验环境;电力自动化及继电保护实验内容丰富,设计合理,除了加深理论知识外,还为学生走向社会,从事发电厂、变电所、工矿企业的供配电工作,继电保护系统的设计、安装、调试、检修等,打下良好的基础。测量仪表采用数字式、智能化及人机对话等相结合,能满足实验教学的需要,使实现装置测量手段的现代化;设有定时器报警记录仪(服务管理器),为学生实验技能的考核提供了一个统一的标准。

6. 开放性强 控制屏供电隔离(浮地设计),并设有内、外电压型漏电保护装置,确保操作者的安全;各电源输出均有监视及短路保护等功能,使用方便;各测量仪表均有保护功能。整套装置经过精心设计,加上可靠的元器件质量及可靠工艺作为保障,产品性能优良。所有这些功能均为开放性实验创造了条件,有利于提高学生分析问题和解决问题的能力。

三、技术性能

1. 输入电源:三相四线 380V±10% 50Hz

2. 工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃)  海拔<4000m

3. 装置容量:<1.5kVA

4. 外形尺寸:187cm×73cm×166cm



继电保护线路技术实训台,电工电子创新实训装置

继电保护线路技术实训台,电工电子创新实训装置


一、设备概述

实验台适用于高职高专及**技师的实验、实训要求。适用的专业有电气类、电子类、机械类、机电类及一般工程类专业的<模拟电子技术>、<数字电子技术>、<电工基础>、<电工原理>、<电路与磁路>、<电工学>、<电力电子技术>等课程和非电类专业的《电工与电子技术》中模拟与数字电路模块的数学与实验实训,还可以满足电子实训;电子元件识别与检测、电路板焊接、电子产品装配、电子产品调试、PCB板图的设计等实训项目。

电工电子创新实训模块由有机塑料盒及PCB板构成,且包括多个组合模块,为学生提供了一个进行综合应用、创新实训,可充分发挥学生潜能的完全开放的平台。

二、设备技术指标

(1)工作电源:两相三线 AC 220V±10%  50Hz

(2)温度:-10~40℃;环境湿度:≤90%(25℃)

(3)外形尺寸:长×宽×高=1600×850×1920mm

(3)整机功耗:≤700V.A

(5)安全保护措施:具有接地保护、漏电保护功能,安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。

三、设备功能特点

1、由验证书本知识,转向综合应用书本知识,实验、实训安排以培养能力为主导,以技术应用为目标,接近生产实际。

2、由学生独立自主去搭建实验、实训电路,各种模块精心配置,有多个应用组合部件,模块采用透明有机盒,兼作实物示教,一举多得。电工电子单元模块共有156个,其中不仅包括实训指导书项目所需的单元,还为学生可能进行的创新与探索,配置了较齐全的单元。

3、装置提供了齐全的各种电源及信号源,以及各种仪表,为学生提供了一个完全开放的,可充分发挥创新潜能的平台,在此平台上,可以做电工电子产品线路的安装调试和排故,还可做技能竞赛、课程设计、毕业设计和科技开发;而且模块维修方便,可放手让学生操作、试验,无后顾之忧。

4、与本装置实训项目均经过反复斟酌、精心配置;其中有许多电工电子产品线路,不仅有利于知识的实际应用,而且可以大大提高学生的学习兴趣。

5、本装置具有各类模块1多个,具有广阔的延伸空间,本装置可完成<模拟电子技术>、<数字电子技术>、<电力电子技术>等多门课的实验、实训项目,这样可充分发挥本实训台的利用率,并可节省实验实训场地,性价比大大提高。

6、仿真系统

1.用电安全与触电急救虚拟仿真系统(提供演示及版权证书):软件采用二维与三维结合的虚拟画面,教导学生用电的安全和急救方法,软件内设有单相触电、两相触电、跨步触电、低压触电急救、高压触电急救、人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法等原理讲解与教学,单相触电分维修带电断线、维修插座触电、室外触电等原理演示。低压触电和高压触电教学主要为学生讲解演示如何解救处于低压触电或者高压触电时的人,人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法采用采用3D虚拟仿真技术展示,经过渲染和润色,使模型看起来与真实部件一般无二,画面逼真。通过实训能够对学生进行实训室安全用电教育,提高学生的安全意识,使学生学会一些自救的方法,让学生在遇到危险时能采取一定的安全措施,保护自己,以及熟悉各种电气事故产生的原因和处理电气事故的实用操作措施,减少电气事故的发生。

2.维修电工电子电机与职业资格培训考评仿真软件(提供演示及版权证书):软件内容包含安全用电常识、电工工具、电工识图、电工仪表、电工照明电路、电机、变压器、低压电器、电拖、示波器、低频信号源、焊接工艺、SMT技术、电子产品制造过程、故障排除、连线、减速器三维拆装、轴系机构拆装(包括圆柱齿轮轴系、锥齿轮轴系蜗杆轴系等十多个实验)等模块,学校可以根据学生学习进度选择相应的训练模块进行训练。


常见问题:

1、如果我要购买继电保护线路技术实训台,电工电子创新实训装置,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的继电保护线路技术实训台,电工电子创新实训装置是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开继电保护线路技术实训台,电工电子创新实训装置的发票,您需要提供开票资料。

3、你们的继电保护线路技术实训台,电工电子创新实训装置都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
