PLC控制综合实训平台，西门子plc实训平台

时间：2025-07-01 23:41:55 点击次数：中人教仪厂

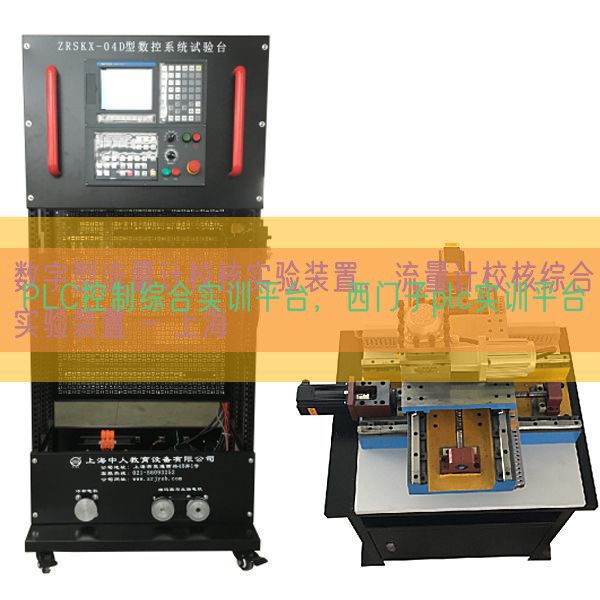

PLC控制综合实训平台，西门子plc实训平台(图1)

一、plc控制综合实验平台基础简介
PLC控制综合实验平台应用西门子S7-1200 PLC控制器、低压电器、电机、编程设备等包括。经过实验平台的运用，掌控把握PLC控制系统的编程方法，熟悉PLC的外部接线、编程系统及组态系统对PLC的监控方法，提升运用PLC解决实际问题的能力。
PLC控制综合实验平台,机电一体化实验作业站含有实验平台、控制挂板、应用模型块、电脑桌、圆凳三部分构成，实验平台应用优质铝型材做骨架，铝型材立柱与实验桌面连接。左右两侧及后面封装优质铁板，正面设计储物储物储物柜与抽屉。
PLC控制综合实验平台主体作业台分为实验电源区、控制对象实验区、控制挂板实验区、工量具耗材放置区三个区域，控制对象实验区可以放置随意机电类的模型块化应用模型块作为控制对象设备，控制挂板区可以放置模型块化的PLC控制挂板，用户按照专业课程和实验需求配备外围设备，适用用户学校不一样层次，不一样专业的教学及培训要求。

(效果图)
二、技师作业站功能与构造
"模型块化"的设计理念，标准化电子回路连接口、气路连接口和机械连接口。单元模型块结合可形成多种功能，每个单元由实验桌、执行机构、电气挂板、实操操作面板等包括。设备在配备主体实验单元外，还配电脑桌、学生凳教学作业站辅助设备等。
技师作业站、西门子plc实验设备选配模型块及功能如下：
1、机械手控制系统模型块
该装置由步进电机、步进电机驱动器、堆垛机、3*3位立体仓库、X、Y、Z轴执行机构及电气控制器件等部分构成。能完成物件的自动储物及取出，可模仿现代物流系统中的自动存储系统的入库和出库实操。可实行可编程控制器应用技术、步进电机控制技术、现代物流控制技术、传感器应用技术等课程的教学实验。
该任务模型经过开放的连接口与PLC实行关联，可与多种工控控制器均能经过开放连接口直接控制模型的运行；同时亦可以经过多种互联网系统间接控制模型；达到互联网系统实验目的。可按照不一样的需求，配备不一样的控制系统，适应不一样层次的人员实行机械装调、PLC的学习掌控把握和编程。也可作为课题设计或研究使用。

(仅供参考)
2、自动送料装车实验模型
自动送料装车实验模型能模仿实际的自动送料装车系统的作业状况，由漏斗上料装置、三级传送带、电磁铁、直线DC电机、电容传感器、故障开关、指示灯、模仿小车等构成，经过PLC编程，对电机、电碰铁实行较复杂的开关量控制、时序逻辑控制，完成自动上料过程。自动送彩装车实验模型还设定了故境开关，可使学生掌控把握自动送料装车系统的实操及故障检验测试能力。

3、控制挂板
应用万能网孔工序技艺设计，板材应用2.0mm厚优质铁板折弯后焊接而成，表面静电喷塑处置整理。挂板装配备有低压电器等，全部器件端口引至接线端子，可与应用模型块协作，完成接线、编程、调节测试等实验。

(仅供参考)
4.虚实集合模型块
含有模仿量信号和开关量信号，能够模仿工业现场的设备运行状态。提供三层电梯、自动售货机、机械手、自动门、天塔之光、全自动洗衣机、自动成型机、红绿灯、装配流水线、四路抢答器、音乐喷泉、轧钢机、邮件分拣、物料分拣、多级传输带、汽车电子回路控制、机床PLC改造控制、隧道监控等模仿控制实验（不少于36实验模型块），指示灯应用贴片双色LED，操作面板应用3D立体彩色搭配设计，使模仿对象更直观立体，开关应用自复位兼自锁一体设计使实验能灵活实用，为适用各类PLC模型块设定有写入信号高低电平变换功能。

（参考图）
5.工业自动化数字孪生拟真系统（正版）
应用单片机技术，具备多路数字量写入输出、模仿量写入输出，有通讯连接口与电脑相连，经过内置协议与上位机中虚拟拟真教学系统就地实时通讯，完成数值收集和对外控制等实操。设定有RS232通信连接口或USB通信连接口、24路开关量写入连接口及指示、24路开关量输出连接口及指示、4路模仿量写入连接口、4路模仿量输出连接口、系统协同传感器模型块将动作信号反馈给上位机拟真系统中的虚拟对象模型，虚拟对象模型给出反馈信号，PLC等智能控制器按照信号执行相应的输出实操，以此反应整个系统执行动作过程。能在设定有物理属性的3D环境中实行虚拟设备的拟真调节测试。设定有高度的人机交互性，经过虚拟对象实行各种与实际环境中相1同的实操。系统经过自动、手动和PLC控制三种模式再现了以下虚拟工业场景，3D场景的PLC实验项目和36个PLC虚实集合控制实验模型块1:1一致。
三、作业台
1.型材主桌体
型材主桌体应用优质铝型材做骨架，由6630R铝型材立柱与实验桌面连接。左右两侧及后面封装优质铁板，外表面喷涂彩色环氧聚塑，整机既坚固耐用，又美观大方。应用25mm厚高密度纤维板外贴防火烧板，PVC截面封边，桌边鸭嘴型设计。桌面设定有耐磨损、耐热、耐污、耐烟灼、耐火、耐菌、防霉、抗静电及易清洁等特别点。桌体下部两侧设定有储物空间和3抽屉。桌子的下部应用带刹车的万能转向轮，位移和固定两相宜，便利调节设备的摆放位置。
2.网孔板
网孔板应用1.5mm优质不锈铁板折弯成型，两侧装配备有拉手。网孔应用椭圆长孔加工，整体设计规范、合理，使各类元件在任何角度、任何方位全部能轻松装配、调节。网孔板倾斜角度符合人体力学。
3. 电源控制屏
应用优质铁板做骨架，经过机械加工成型，外表面静电喷彩色环氧塑粉，坚固耐用，美观大方。实操操作面板文字符文号应用现代彩色UV打印技术处置整理，使操作面板标识清晰而且经久耐用。操作面板部位件含有概括总电源通断开关、电源指示灯、电源安全插头座输出、控制变压器安全插头座交流ACAC电输出、直线DC电源插头座输出。
9、电脑桌
电脑桌应用优质Q235冷轧铁板折弯焊接加中纤板台面组装而成，含有概括台面、键盘抽屉、主体架等部分，桌腿装配4个万能转向轮，便利实验活动时因编程线不够长度而需要位移电脑桌。
10、设备备品备件包
备品备件包是由设备装配、调节测试、实验所需要的备品备件、配线、耗材等构成，含有概括PLC编程线、通讯线、空气压缩机、排插头座、物料、装配耗材等。
四、设备特别点
1、知识技能全面性
设备涉及PLC应用技术、触摸屏应用技术、通信应用技术、交流ACAC伺服应用技术、交流ACAC变频应用技术、电力电子应用技术、传感器应用技术、气动控制技术、机械装调技术等机电一体化知识功能。
2、实验教学功能相集合
设备结合灵活，模型块拓展便利，多加减少各功能模型块，不影响其它模型块的装配与接线。可以实行更加灵活的题目输出。设备有多个作业单元，每个单元侧重于不一样的知识与技能，便利教学展开，同时高度模型块化的设计，又让设备的维修与维护变得相当简便更便利于教学实验。
3、结合灵活性
可灵活搭配，模型块化的设计，可以模型块装调，位置灵活调节，总装连接迅速便利；单元中自由结合模型块连接实行实验
五、设备功能数值概览
1、作业电源：三相五线 AC380V±10% 50HZ
2、规格限定功率（W）：≤1.9kW
3、电源输出：AC380V/AC220V/DC24V
4、安全保护功能：急停按钮，漏电保护，过流保护等用电安全保护功能
5、PLC:1214C DC/DC/DC 晶体管，14路数字量写入10路数字量输出、2路模仿量写入，本体包括一个PROFIENT通讯口.
6、数字量写入/输出模型块：继电器型，8写入/8输出
7、步进驱动器：YKE2305M 步进电机：YK42HB47-02A
8、伺服系统:西门子V90，功率（W）200W，PN通讯，伺服电机：功率（W）200W，增量编码器，水平不带刹车
9、变频器：西门子V20，功率（W）0.37KW，一个RS485通讯口，4个开关量写入，2路输出，
10、触摸屏：TPC7032Kt7寸寸彩色触摸屏，触摸屏实验结合套件应用 7 寸彩色触摸屏，液晶屏：7"TFT 液晶屏，分辨率（800×480），高清真彩；工业级低功耗 Cortex-A8CPU 主频 600MGHz；触摸屏：四线电阻式；内部存储： 128M；存储设备：128M。连接口：1×RS232，1×RS485，2×USB，1×LAN
11、作业台尺寸：L1400*W750*H1600mm；
12、作业站尺寸：L2000*W750*H1600mm（含电脑桌）
13、环境湿度：≤90%
14、环境温度（℃）：－10℃～40 ℃
六、技师作业站、西门子plc实验设备配备表单

序号	物料名称	规格型号	单位	数量	备注
1	机械手控制系统模型块
1)	仓库结合套件		套	1
2)	堆垛机		套	1
3)	动作机构		套	1
4)	步进驱动系统	YKE2305M	个	1
5)	步进电机	YK42HB47-02A	个	1
6)	传感器	光电	套	1
7)	网孔板	金属	套	1
2	自动送料装车实验模型
1)	漏斗上料装置		套	1
2)	三级传送带		套	1
3)	直线DC电机		个	3
3	SBJDX-180A--K01控制挂板配
1)	触摸屏	TPC7032Kt	套	1
2)	交换机	8口	个	1
3)	开关电源	DC24V	个	1
4)	漏电开关	2P+N	个	1
5)	PLC系统	西门子S7-1200	个	1
4	小车自动往返控制线路装配与维护套件		套	1
5	虚实集合模型块		套	1
6	作业台
（1）	电源控制屏		套	1
（2）	型材主桌体		套	1
7	辅助设备资源
（1）	培训资源包		套	1
（2）	电脑桌		张	1
（3）	凳子	钢木方凳	张	1
（4）	空气压缩机		套	1	一室配一套
8	SBJDX-180A设备备品备件包
（1）	互联网跳线	8P 3M 蓝色	条	1
（2）	USB数值线	A型公插头转B型公插头 3M 蓝色	条	1
（3）	工业级电源插头座	3位10A 线长2米	个	1

七、设备配备详细功能数值

序号	设备名称	详细功能数值
1	机械手控制系统模型块	SBJDX-180A--M02机械手控制系统模型块 1.功能:该装置由步进电机、步进电机驱动器、堆垛机、33位立体仓库、X、Y、Z轴执行机构及电气控制器件等部分构成。能完成物件的自动储物及取出，可模仿现代物流系统中的自动存储系统的入库和出库实操。 2.尺寸: 约388mmW180mmH412mm。 3.圆柱型光电传感器：UE-11D,控制输出：NPN型，检验测试界限：11cm，反应时间：最迟1.5ms，电源电压（V）：12V至24VDC±10%。 4.端子板结合套件：SX-TBD-001，PCB板尺寸：L5572mm,端口数量：15路并带有作业状态指示，控制方法：NPN/PNP可选，接线方法：应用弹片式接线端子与-37针连接口。 5.配套单电控电磁阀、磁性开关及气动接头等。
2	自动送料装车实验模型	自动送料装车实验模型能模仿实际的自动送料装车系统的作业状况，由漏斗上料装置、三级传送带、电磁铁、直线DC电机、电容传感器、故障开关、指示灯、模仿小车等构成，经过PLC编程，对电机、电碰铁实行较复杂的开关量控制、时序逻辑控制，完成自动上料过程。自动送彩装车实验模型还设定了故境开关，可使学生掌控把握自动送料装车系统的实操及故障检验测试能力。
3	控制挂板	SBJDX-180A--K01控制挂板 1. 功能：电气控制挂板装配于模型桌体上，应用可拆卸式斜面放置，挂板上下两端装配备有铝制拉手，便利挂板装卸。 2. 挂板构造：挂板尺寸约L450mmW600mmH26mm，应用1.5mm冷轧铁板折弯成型，表面静电喷塑处置整理。 3. 小型中间继电器：RXM4LB2BD DC24V 4. 交流ACAC接触器：LC1-D12M7C AC220V 5. 小型断路器：IC65N 2P C10A 6. 熔断器座：RT28N-32 7. 开关电源：+24V/6.5A 8. 导轨插头座：EA9X310 3孔10A 9. PLC:1214C DC/DC/DC 晶体管，14路数字量写入10路数字量输出、2路模仿量写入，本体包括一个PROFIENT通讯口. 10.数字量写入/输出模型块：继电器型，8写入/8输出 11.步进驱动器：YKE2305M 步进电机：YK42HB47-02A 12.伺服系统:西门子V90，功率（W）200W，PN通讯，13.伺服电机：功率（W）200W，增量编码器，水平不带刹车 14.变频器：西门子V20，功率（W）0.37KW，一个RS485通讯口，4个开关量写入，2路输出， 15.保护功能：设定有过流、过压、欠压等保护
4	作业台	作业台 SBJDX-180A-00 1.型材主桌体型材主桌体应用优质铝型材做骨架，由6630R铝型材立柱与实验桌面连接。左右两侧及后面封装优质铁板，外表面喷涂彩色环氧聚塑，整机既坚固耐用，又美观大方。应用25mm厚高密度纤维板外贴防火烧板，PVC截面封边，桌边鸭嘴型设计。桌面设定有耐磨损、耐热、耐污、耐烟灼、耐火、耐菌、防霉、抗静电及易清洁等特别点。桌体下部两侧设定有储物空间和3抽屉。桌子的下部应用带刹车的万能转向轮，位移和固定两相宜，便利调节设备的摆放位置。 2.网孔板网孔板应用1.5mm优质不锈铁板折弯成型，两侧装配备有拉手。网孔应用椭圆长孔加工，整体设计规范、合理，使各类元件在任何角度、任何方位全部能轻松装配、调节。网孔板倾斜角度符合人体力学。 3. 电源控制屏应用优质铁板做骨架，经过机械加工成型，外表面静电喷彩色环氧塑粉，坚固耐用，美观大方。实操操作面板文字符文号应用现代彩色UV打印技术处置整理，使操作面板标识清晰而且经久耐用。操作面板部位件含有概括总电源通断开关、电源指示灯、电源安全插头座输出、控制变压器安全插头座交流ACAC电输出、直线DC电源插头座输出。
5	电脑桌	SBJDX-180A-21电脑桌 1. 功能：单工位设计，用来放置编程电脑，便利学生实验使用。 2. 尺寸：L600mm×W700mm×H780mm 3. 桌身：桌身应用Q235冷轧铁板折弯焊接而成，桌体底应用带刹车万能转向轮，位移和固定两相宜，便利调节设备的摆放位置。 4. 台面：应用25mm厚高密度中纤板外贴防火烧板,PVC截面封边，桌边鸭嘴型设计，台面设定有耐磨损、耐热、耐污及易清洁等特别点。
6	设备备品备件	螺丝刀十字PH2100 mm 把1 螺丝刀PH075强力型十字把1 不锈钢剪刀NS-3 把 1 9件加长球头内六角套 1 学生凳张 1
7	培训图纸文档实验指导书包	1. 设备使用指导书 1)系统简介 2)使用说明 3)安全事项 4)设备维护 5)设备装配 6)应用系统的简介 2. 器件手册（电子版） 1)《MD200变频器使用手册》 2)《IS620伺服用户手册》 3)《可编程控制器编程手册》 4)《两相数字式驱动器技术手册》 5)《智能型数字光纤传感器使用手册》
8	可开展实验项目	（一）PLC可编程控制器基础电子回路实验 1.与、或、非逻辑功能测量试验 2.定时器、计数器功能测量试验 3.跳转、分支功能实训 4.移位寄存器测量试验 5.数值处置整理功能实训 6.微分、位实操测量试验 7.三层电梯控制 8.自动售货机 9.机械手 10.自动门 11.天塔之光 12.全自动洗衣机 13.自动成型机 19.邮件分拣 20.物料分拣 21.多级传输 22.八段码显露 23.多种液体混合 24.双面铣床 25.电镀槽 26.交流ACAC电机正反转控制 27.小车动作 28.交通灯的控制 29.汽车灯光控制 30.汽车火花塞点火控制 31.加工中心控制 32.隧道监控 33.自动扶梯 34.CA6140普通车床PLC改造控制 35.X62W万能铣床PLC改造控制 36.T68卧式镗床PLC改造控制 37.M7120平面磨床PLC改造控制 38.Z3050摇臂钻床PLC改造控制 39.电动葫芦PLC改造控制 40.Z35摇臂钻床PLC改造控制 41.M1432A万能外圆磨床PLC改造控制（二）高级综合电气实验 1.触摸屏指示灯对象实验 2.触摸屏开关对象实验 3.触摸屏数值显露实验 4.触摸屏数值写入实验 5.伺服外部接线实验 6.伺服功能数值设定实验 7.伺服位置控制实验 8.伺服速度控制实验 9.伺服转矩控制实验 10.步进电机位置控制实验 11.基于触摸屏PLC控制的三相异步电机Y/△启动控制 12.PLC 控制电机点动和自锁控制 13.PLC 控制电机手动正反转控制 14.PLC 控制电机带延时正反转控制 15.PLC 控制电机星/三角启动自动控制 16.变频器功能功能数值设定与实操 17.变频器报警与保护功能 18.外部端子点动控制 19.变频器控制电机正反转 20.多段速度选用变频调节速度 21.变频器无级调节速度 22.基于外部模仿量(电压（V）/电流（A））控制方法的变频调节速度 24.触摸屏、PLC、伺服电机综合控制 26.触摸屏与PLC通讯控制 27.触摸屏、变频器与PLC综合控制自动化设备装配与调节测试一、机械手控制系统模型块 1. 机械手控制系统模型块机械装配 2. 机械手控制系统模型块电气连接 3. 机械手控制系统模型块编程调节测试 4. 机械手控制系统模型块人机界面HMIHMI设计与测量试验 5. 机械手控制系统模型块故障诊断与排除二、水泵电机降压启动继电器控制系统改造三、自动送料系统的装配与调节测试四、机械手控制系统的装配与调节测试
