PLC自动化实训操作台，自动化控制实训装置
时间：2025-12-24 06:01:00 点击次数：
中人教仪厂
一、设备描述
plc自动化实验实操台，工业自动化实验平台主要面向自动化、轨道交通信号与控制、电力系统及其自动化、能源与动力工程等专业《电气控制技术》、《可编程控制器原理及应用》、《PLC原理及应用》、 《电器控制技术 》、《电气与PLC技术 》、《电气控制与PLC》等相关课程的教学实验任务，并为课程设计、毕业设计、相关竞赛提供了场地和实验平台。自动化专业实验室主要仪表器具设备有：自动化实验实操台，工业自动化实验平台、可编程控制器综合实验装置。自动化专业实验室设备主要实验有含有概括PLC认识、PLC模仿控制应用、PLC控制电气线路综合实验实验等。

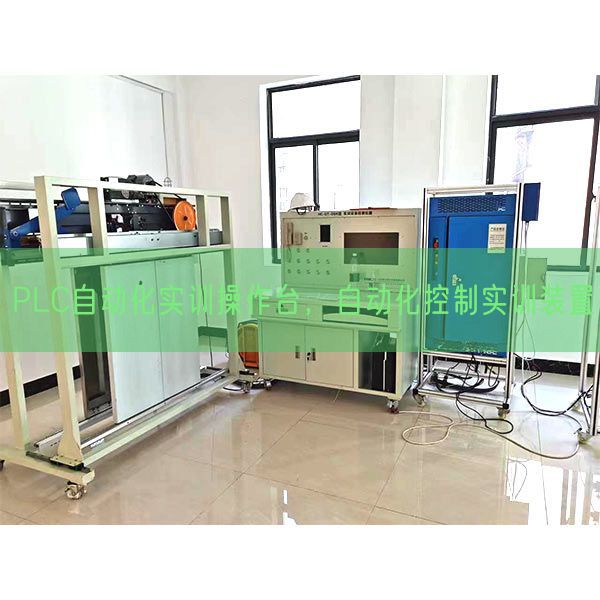

参考图
二、实验屏
1、外观尺寸： 1200 mm×700 mm×1900mm (长×宽×高) （误差±3%）。
2、网孔板材料：由厚度为1.5mm以上的加厚铁板冲压而成，经除锈、磷化、静电喷塑、高温固化等工序技艺处置整理。
3、框体结构应用钢壁厚度为2mm以上的加厚彩钢方管，经除锈、磷化、静电喷塑、高温固化等工序技艺处置整理。
4、脚轮：应用四只橡胶带锁万能转向轮，前面两只带刹车。
三、设备配备装备要求
系统容量（KV）设计为1.5-2kVA，三相五线相AC380V供电。
1．PLC主机相关设备：
PLC均能与其他相关设备兼容,而且应用以太网通信方法。其主体设备功能数值要求如下:
（1）CPU主机模型块1（S7-1200 CPU 1214C DC/DC/DC）
应用DC24V供电，晶体管输出形式。
晶体管输出，14写入/10输出（配备装备中间继电器输出结合套件，全部端子全部引至结合套件表面，以插孔的形式完成互联），DC/DC/DC数字量写入14*24V DC，数字量输出10*24V DC,2 路模仿量写入，1 个以太网口，最多 8 个信号模型块,设备尺寸和重量（kg）：<=110 x 100 x 75mm，<=415g。
（2）CPU主机模型块2：西门子S7-1500 CPU 1511C-1 PN
西门子S7-1500 CPU 1511C-1 PN，175 KB 程序，1 MB 数值；60 ns；包括2x PN 连接口；包括 16 DI/16 DO，5 AI/2 AO，6 HSC@100kHz。全部I/O口引出至接线端子，做成一体化箱式挂式模块件挂放与实验平台上，外观尺寸约：440mm×150mm×584mm。
（3）工业以太网交换机
连接口数目: 5个；传输速度: 100Mbps；支持三路电源同时写入，电源冗余供电；支持9.6V-60VDC宽电压（V）写入。
2. 触摸屏（KTP1000 Basic PN）：（改成KTP 700 Basic PN）
按键+触摸实操，10.4寸 TFT 真彩液晶屏，64K 色，包括Profinet连接口，背光平均无故障时间：20000小时。；用户可用内部存储：10MB以上，配方内部存储：256KB，带报警缓冲区；带有PROFINET连接口，可与PLC、变频器实行以太网通信；配备触摸屏装配支撑架1付。
3．变频器（G120C 0.37KW）
配备西门子G120C 0.37KW变频器,变频器为一体式变频器，包括PROFIBUS以太网连接口，它将整流、逆变单元合在一起了。带矢量轴，完成矢量控制，带BOP操作面板。
4、步进控制器
（1）步进驱动器DM542，DSP数字式驱动器，微步细分为14种，最高步数为51200步/转；电流（A）界限1.0A-4.2A，设定有半流，过压、过流等保护电子回路。本驱动器为直线DC供电，作业界限为 直线DCDC24V-50V。
（2）步进电机57BYG两相混合步进马达
5、伺服控制器
（1）西门子伺服电机：1FL6022-2AF-1AA1 1台
高动态功能伺服电机规格限定功率（W）0.1KW, 规格限定扭矩0.32Nm,规格限定速度3000rpm,最大扭矩0.96Nm,最高转动速度5000r/min,规格限定电流（A）1.2A,最大电流（A）3.6A，轴高20mm带滑键带抱闸，防护等级IP65, 增量编码器 TTL 2500 pp。
（2）西门子伺服驱动器：6SL3210-5FB10-1UF1 1台
伺服驱动器电源及功率（W）：1AC 200 V - 240 V (-15% / +10%),0.1 kW ，3AC 200 V … 240 V (-15% / +10%),0.1 kW。规格限定输出电流（A）1.2A。经过 PROFINET 使用 PROFI drive 协议实行速度控制。带Mini USB连接口，4个写入 NPN/PNP，2 个输出NPN/PNP。PROFINET RT/IRT 连接口，带 2 个端口 (RJ45 插口)。伺服电缆：原装动力电源电缆；原装电源伺服编码器电缆；原装伺服抱闸电缆。
6、物料传送系统
（1）气动机械手部位件单出双杆气缸1只，薄型导杆气缸1只，气手爪1只，旋转气缸1只，磁性开关6只，单控电磁阀4只；
（2）皮带输送机部位件三相减慢速度电机（380 V，输出转动速度40r/min）1台，平皮带1400×100×1.5 mm 1条，编码器1只，光纤传感器2只，接近传感器1只；
（3）物料台1个，光电开关1只；
（4）废料桶1只
（5）铝型材框体结构1套
7、直线动作控制系统
（1）系统构成：1个丝杠、1个底座、3个光电传感器、1条定位尺、1个指针、缆等构成。
（2）系统功能：经过传感器检验测试、PLC编程、定向控制、定位控制、速度控制、点动控制、位置显露控制等，能完成小车的精确定位。
（3）主要技术功能数值参考规格：
①作业电源：一相AC220V；
②滑轨有效行程：300mm；
③导距：5mm；
④丝杠直径：16mm。
8、数字显露三相电力仪表1只
(1)写入：三相三线（3P3L）、三相四线（3P4L）
(2)规格限定值：AC220V/AC380V
(3)测量：三相电压（V）、电流（A）、有功功率（W）、无功功率（W）、功率（W）因数、电网频率、有功电能、无功电能
(4)计量：正反向有功电能，感性容性无功电能
(5)显露：液晶显露，可视度高
(6)通讯：RS485通讯，MO-US-RTU协议
9、继电器-接触器控制部分
（1）电源开关，DZ47LE-32，D10一相两极漏保，数量1个；
（2）CJX2-0910，9A，线圈AC220V，3对常开主触点，2对辅助常开，2对辅助常闭，数量3个
（3）MY2N-GS中间继电器，线圈DC24V，4常开4常闭，数量3个；
（4）热继电器，NR2-25，电流（A）界限：0.25A-0.4A（与负载电机匹配），数量3个；
（5）平头按钮， 1常开1常闭红、黑、绿、蓝φ22mm，数量4个；急停按钮，，红色5A,AC380V,2常开2常闭φ22mm蘑菇头，数量1个；选用开关φ22mm 3档 2个；指示灯红、绿、蓝φ22mm，数量6个；
（6）直通式接线端子UK3N 50位，C45导轨4条
（7）装配支撑架1付
10、三相电机：180W/380V/Y/△ 1台
11、电脑桌
4040铝型材框体结构和钣金构造，带键盘托架和计算机数值数值主机托盘，用来放置计算机数值数值，下方装备有万能转向轮。尺寸：560mm×600mm×1020mm。
三、实验项目
1、气动系统的装配与调节测试项目：
1.1气动方向控制线路的装配；
1.2气动速度控制线路的装配；
1.3摆动控制线路的装配；
1.4气动顺序控制线路的装配；
1.5气动机械手装置的装配；
1.6气动系统装配与调节测试；
2、电气控制电子回路的装配和PLC程序语言编写项目：
2.1电机正反转控制电子回路的连接与控制程序语言编写；
2.2电机星三角降压启动控制电子回路的连接与控制程序语言编写；
2.3电机变频调节速度控制电子回路的连接与控制程序语言编写；
3、机电设备装配和机电一体化技术的作业任务：
3.1 传动装置同轴度的调节；
3.2 皮带输送机的装配与调节；
3.3 搬运机械手设备装配与调节测试；
3.4 自动生产线设备装配与调节测试。
3.5自动控制系统装配与调节测试项目
3.6 多种传感器的装配与调节测试；
3.7 机械手的自动控制；
3.8 皮带输送机的自动控制；
4、触摸屏实验题目
4.1.指示灯对象实验
4.2.开关对象实验
4.3.数值显露实验
4.4.数值写入实验
4.5.棒图对象实验
4.6.对象实验
4.7.位移元件对象实验
4.8.异常报警对象实验
4.9.静态显露实验
5、变频器综合应用技能实验
5.1.变频器功能功能数值设定与实操
5.2.变频器报警与保护功能
5.3.外部端子点动控制
5.4.变频器控制电机正反转
5.5.多段速度选用变频调节速度
5.6.变频器无级调节速度
5.7.基于外部模仿量（电压（V）/电流（A））控制方法的变频调节速度
6、组网通讯实验
6.1 基于PROFINET现场总线 S7-1200主机相互通讯
6.2 基于PROFINET现场总线触摸屏S7-1200PLC通讯实验
6.3 基于PROFINET现场总线触摸屏S7-1200PLC变频器通讯调节速度实验
6.4 支持PROFINET现场总线中型PLC S7-1500主机相互通讯
6.5基于PROFINET现场总线S7-1500十字路口交通灯控制
6.6基于PROFINET现场总线S7-1500音乐喷泉控制
6.7基于PROFINET现场总线触摸屏S7-1500PLC通讯实验
6.8 基于PROFINET现场总线触摸屏S7-1500PLC变频器通讯调节速度实验
6.9基于PROFINET现场总线S7-1500远程模仿量读取与输出
6.10 基于PROFINET现场总线S7-1200与S7-1500通讯实验
四、自动化实验实操台配备表单
|
序号 |
名称 |
型号 |
单位 |
数量 |
|
1 |
网孔实验屏 |
（1）外观尺寸： 1000mm×500mm×1800mm (长×宽×高) （误差±3%）。
（2）网孔板材料：由厚度为1.5mm以上的加厚铁板冲压而成，经除锈、磷化、静电喷塑、高温固化等工序技艺处置整理。 |
台 |
1 |
|
2 |
PLC主机1 |
CPU主机模型块（S7-1200 CPU 1214C DC/DC/DC） |
台 |
1 |
|
3 |
PLC主机2 |
西门子S7-1500 CPU 1511C-1 PN |
台 |
1 |
|
4 |
直线动作控制系统 |
|
套 |
1 |
|
5 |
步进驱动器 |
DM554 |
台 |
1 |
|
6 |
步进电机 |
57BYG |
台 |
1 |
|
7 |
伺服驱动器及电机 |
西门子V90 100W |
套 |
1 |
|
8 |
工业以太网交换机 |
5口 100M |
台 |
1 |
|
9 |
触摸屏 |
KTP1000 Basic PN |
台 |
1 |
|
10 |
变频器 |
G120C 0.37KW含BOP操作面板 |
台 |
1 |
|
11 |
气动机械手模型 |
单出双杆气缸1只，薄型导杆气缸1只，气手爪1只，旋转气缸1只，磁性开关6只，单控电磁阀4只 |
套 |
1 |
|
12 |
皮带输送机模型 |
三相减慢速度电机（380 V，输出转动速度40r/min）1台，平皮带1400×100×1.5 mm 1条，编码器1只，光纤传感器2只，接近传感器1只； |
套 |
1 |
|
13 |
数字显露三相电力仪表 |
|
只 |
1 |
|
14 |
继电器-接触器控制器件 |
（1）电源开关，DZ47LE-32，D10一相两极漏保，数量1个；
（2）CJX2-0910，9A，线圈AC220V，3对常开主触点，2对辅助常开，2对辅助常闭，数量3个
（3）MY2N-GS中间继电器，线圈DC24V，4常开4常闭，数量3个；
（4）热继电器，NR2-25，电流（A）界限：0.25A-0.4A（与负载电机匹配），数量3个；
（5）平头按钮， 1常开1常闭红、黑、绿、蓝φ22mm，数量4个；急停按钮，，红色5A,AC380V,2常开2常闭φ22mm蘑菇头，数量1个；选用开关φ22mm 3档 2个；指示灯红、绿、蓝φ22mm，数量6个；
（6）直通式接线端子UK3N 50位， C45导轨4条
（7）装配支撑架1付 |
套 |
1 |
|
15 |
三相电机 |
180W/380V/Y/△ |
台 |
1 |
|
16 |
工量具 |
1把剥线钳、1把冷压针压线钳、1把冷压叉压线钳、2把小型螺丝刀、2把中型螺丝刀，而且全部工量具均应用优质品牌。 |
套 |
1 |
|
17 |
电脑桌 |
4040铝型材框体结构和钣金构造，带键盘托架和计算机数值数值主机托盘，用来放置计算机数值数值，下方装备有万能转向轮。尺寸：560mm×600mm×1020mm。 |
台 |
1 |
常见问题：
1、如果我要购买PLC自动化实训操作台，自动化控制实训装置，是否有安装、培训服务呢？
答：我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的，都是提供安装、培训服务的。
2、你们的PLC自动化实训操作台，自动化控制实训装置是否能开增值税专用发票？
答：可以的，我们是正规企业，并且已经升级到一般纳税人，可以开具增值税专用发票，如果您需要开PLC自动化实训操作台，自动化控制实训装置的发票，您需要提供开票资料。
3、你们的PLC自动化实训操作台，自动化控制实训装置都是自己生产的吗？都有什么产品资质？
答：我们公司是专业生产教学设备的企业，完全自主生产，并通过了最新版ISO9001认证，拥有多项专利与著作权。
