一、 设备基础简介
工业互联网智能控制与维护实验考核装置、工业互联网智能控制与维护实验台、工业互联网平台（触摸屏、主控plc、工业交换机等)智能控制平台（电气控制系统、触摸屏、伺服驱动器、步进驱动器、视觉模型块、远程I/0等)、云平台系统、数字化孪生系统。
工业互联网智能控制与维护实验装置是按照人力资源和社会保障部制定的"可编程序控制系统设计师"培训及国家职业标准考核大纲内容，适当多加新技术，按照职业教育培训、职业技能鉴定和实验教学要求而研制的。适合职业院校、职业培训学校、职教中心、鉴定站/所对可编程序控制系统设计师的四、三、二级开展培训及技能鉴定。

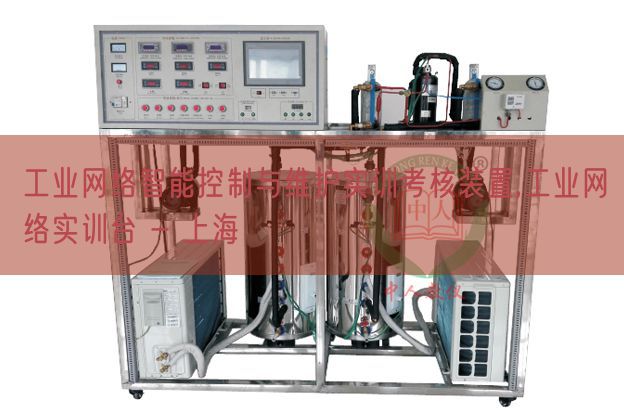

参考图（以实物为准）
二、 研发背景
1. 该装置是按照人力资源和社会保障部制定的"可编程序控制系统设计师"培训及国家职业标准考核大纲内容，适当多加新技术，按照职业教育培训、职业技能鉴定和实验教学要求而研制的。
2. 工业迅速发展处置整理器要求不断提升，教学需要与时俱进设备要不断升级，而教学还需要从基础学起，同时适用需要实验室建造设计重复会导致浪费资金和实验室空间。
3. 一个设备需要多种加工工序技艺，导致工业现场设备错纵复杂，一个主机不能完成全部作业，需要多个站点实行相互协作完成。
4. 不一样层次的考核需要不一样设备，不能有机的实行集合，有些实验完成后无法实行考量查验学生的接受程度。
三、装置特色
1. 实验建造设计理念为一次性建造设计，本设备应用通用型宽展口，全部主机的I/O口全部可经过拓展口引出，可以用来插接式实训，也可实行线接式实操实训；还设定有两块可拆卸的网孔板可对不一样层次的学生实行考核。
2. 在主机选型方面由小型ET200系列PLC到中型S7-1200系列PLC再到大型S7-1500系列PLC，全面覆盖了西门子常用PLC类型，主机可以经过并口连接到实验区实行实验，可从基础小型PLC开始学起，再到中型PIC,最后到大型PLC，由简到繁的学习掌控把握理念让学生容易接受，学习掌控把握起来更加得心应手。
3. 应用模型块结合式构造，含开关量、模仿量、变频调节速度、触摸屏、通信模型块等，配套MCGS工控组态监控系统，完成拟真化、信息化实验教学。
4. 项目实验模型块：运用目前经经典型的可编程控制器及总线技术完成对工业生产中经经典型案例的模仿对象、实物模型中的逻辑、模仿、过程、动作等的控制。
5. 拟真实验教学：经过虚拟环境就地实时显露PLC运行状态，模仿工业现场控制，可以实行编程实训、程序语言编写测量试验等功能。
6. 模型块化互联网系统：互联网构造主要采用西门子主机S7-1500、S7-1200、ET200SP包括，按照工业中西门子PLC应用历程组建了一个工业互联网，组网通讯涉及PROFINET通讯、以太网通等多层组网通讯。
四、技术功能
1. 写入电源：三相四线（或三相五线）～380V±10% 50Hz
2. 作业环境：温度（℃）-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3. 装置容量（KV）：＜0.5kVA
4. 重 量：100kg
5. 外观尺寸：1780mm×730mm×1460mm
6. 安全保护：设定有漏电压（V）、漏电流（A）保护装置，安全符合国家标准
五、基础配备及功能
实验装置由S7-1500单元、S7-1200单元、ET200SP单元、变频调节速度单元、小车动作控制单元、实验结合套件、电工基础实验单元二维丝杆控制单元、触摸屏单元、以太网交换机、交流ACAC电机等构成。
1. S7-1200单元
S7-1200单元主要采用主机1215C和信号转接板构成。
主机1215C,125 KB 作业存储器；24VDC 电源，板载 DI14 x 24VDC 漏型/源型，板载 DQ10 x 24VDC 及 AI2 和 AQ2；板载 6 个高速计数器和 4 个脉冲输出；信号板拓展板载 I/O；多达 3 个用来串行通信的通信模型块；多达 8 个用来 I/O 拓展的信号模型块；0.04 ms/1000 条指令；2 个 PROFINET 端口，用来编程、HMI 和 PLC 间数值通信
3. ET200单元
带作业存储器的 CPU（代码 100 KB，数值 750 KB）；位指令执行时间 72 ns；4 级防护机制，工序技艺功能：动作控制、闭环控制、计数与测量，跟踪；PROFINET IO 控制器，支持 RT/IRT，功能升级 PROFINET V2.3，3 个端口，智能设备，MRP，MRPD，传输协议 TCP/IP，安全开放式用户通信，S7 通信，Web 服务器，DNS 客户端，OPC UA 服务器数值访问，恒定总线循环时间，路由；运行时选项；
2. S7-200SAMRT单元
S7-200SMART单元主要采用主机ST40和信号转接板构成。
ST40DC/DC/DC 12 KB 程序存储器/8 KB 数值存储器;24点写入/16 点输出;3路，100 kHz,包括一个RS485连接口,一个以外网口,提供一个EM AM03模仿量模型块(2路模仿量写入1路模仿量输出)。
3. ET200单元
带作业存储器的 CPU（代码 100 KB，数值 750 KB）；位指令执行时间 72 ns；4 级防护机制，工序技艺功能：动作控制、闭环控制、计数与测量，跟踪；PROFINET IO 控制器，支持 RT/IRT，功能升级 PROFINET V2.3，3 个端口，智能设备，MRP，MRPD，传输协议 TCP/IP，安全开放式用户通信，S7 通信，Web 服务器，DNS 客户端，OPC UA 服务器数值访问，恒定总线循环时间，路由；运行时选项；
4. 触摸屏单元
触摸屏单元应用西门子KTP700 Basic 7寸彩色触摸屏，用来1500主机以太网通讯，控制和显露各单元的运行状态。
5. 以太网交换机
以太网交换机应用非网管型工业以太网10/100MBIT/S交换机，自带5个双绞线端口，RJ45 连接口；用来组建小型星形和总线形拓扑构造；自带LED诊断显露，供电电源DC 24V 。
6. 变频调节速度单元
变频调节速度单元应用西门子SINAMICS 系列G120C变频器，三相380V供电，输出功率（W）0.55KW。包括PROFINET通讯连接口，提供BOP实操操作面板；设定有线性V/F控制、平方V/F控制、可编程多点设定V/F控制，磁通电流（A）控制、直线DC转矩控制；包括12路数字量写入，8路模仿量写入；具备过电压（V）、欠电压（V）保护，变频器、电机过热保护，短路保护等。
7. 实验结合套件
实验结合套件主要采用电源箱式挂式模块件虚实集合箱式挂式模块件，箱式挂式模块件区域应用开放式构造可按照需求多加不一样箱式挂式模块件。
电源箱式挂式模块件提供AC380V、AC220V、DC24V电源，为实验箱式挂式模块件和电机实验单元提供动力源；设定有启动停止按钮，各相电源作业指示，设定有过流、过压、短路等保护。
8. 二维丝杆控制单元
二维丝杆控制单元主要采用伺服驱动和步进驱动构成。
伺服驱动用来控制Y轴丝杆，应用交流ACAC伺服驱动，作业电压（V）AC220V，输出功率（W）200W。应用数字信号处置整理器（DSP）作为控制核心，智能功率（W）模型块（IPM） 内部包括了驱动电子回路,同时设定有过电压（V）、过电流（A）、过热、欠压等故障检验测试保护电子回路，设定有较强的温度（℃）、湿度、振动等环境适应能力和很强的抗干扰的能力；支持位置、速度和力矩三种方法对伺服马达实行控制。
步进驱动用来控制X轴丝杆，应用步进驱动，作业电压（V）DC24V，输出功率（W）35W；内部包括控制电子回路和功率（W）电子回路，设定有自检线圈和短路保护等功能。
9. 电工基础实验单元
电工基础实验单元主要采用交流ACAC接触器、中间继电器、时间继电器、按钮等构成，用来电机正反转、星三角变换、启停自锁等实验。
10. 视觉识别单元
六、基础要求：
1、工业视觉检验测试系统含有概括相机、镜头、处置整理系统、光源等构成。工业视觉检验测试系统放置在输送线一测，对工件实行颜色，尺寸，标识等信息检验测试。
2、检验测试成果经过总控通讯，为后续摆放等作业做好准备。
3、600 万像素 1/1.8" CMOS 千兆以太网工业面阵相机，传感器类型CMOS、卷帘快门，传感器型号 Sony IMX178，像元尺寸 2.4 ?m × 2.4 m，靶面尺寸 1/1.8"，分辨率 3072 × 2048，动态界限 71.3 dB，曝光时间 25 μs ~ 2.5 sec，快门模式支持自动曝光、手动曝光、一键曝光模式，支持 Global Reset 和 Trigger Rolling功能，像素格式Mono 8/10/12 Bayer RG 8/10/10Packed/12/12Packed YUV422Packed，YUV422_YUYV_Packed RGB 8，BGR 8，数值连接口 Gigabit Ethernet（1000Mbit/s）兼容 Fast Ethernet（100Mbit/s），数字 I/O 6-pin P7接头提供供电和 I/O：1路光耦隔离写入（Line0），1路光耦隔离输出（Line1），
1 路双向可配备非隔离 I/O（Line2）
4、镜头：镜头连接口 C-Mount 外观尺寸 29 mm × 29 mm × 42 mm
5、连接电缆与支撑架
七、系统要求
1、系统可实行曝光时间，白平衡设定。
2.实行四点相机标定，能快速读取标定模板的像素值，可获取对应的位置值。
3、可实行日志显露，并可以清楚历史日志。
4、可实行至少8个模板匹配，即触发1次拍照，匹配模板1，模板1匹配成功，发出模板1数值；若模板1未能匹配成功，视觉返回s1,0,0,0数值给机器人，机器人发命令继续匹配模板；
5.可实行发送可接收数值显露。
6、系统输出4个数值：类型、X、Y、旋转量
7.支持测绘制作的模板可以实行集合运算；
8.测绘制作模板可以使用长方形，圆形，自由测绘制作等方法实行测绘制作模板；
9、在机器人视觉系统系统中，拍照的图像可以自由的拖动及放大；
10.支持就地实时收集及单单独拍照；
10.实验室智慧用电安全控制系统功能要求
智能电源管理系统设定有过温、短路、过流、过压、欠压、失压、功率（W）限定7大保护功能；电源设定有一键锁定功能，处置整理故障时，防止漏电保护器合闸，造成触电危险；电源设定有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能经过远程清除故障后，才能上电成功；能经过无线4G和有线以太网与手机APP和PC端云平台通讯，没有互联网的现象下，教室整套智能电源管理系统可离线单单独运行。
1）、智能终端：智能电源管理系统以32位ARM为核心，应用4.3寸彩色触摸屏为人机交互界面，就地实时监控设备运行现象，提供Zigbee、CAN等多种通信模式，具备语音播报功能。能就地实时监测三相电压（V）、电流（A）、功率（W），功率（W）因数、频率、电能等功能数值，液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数；设备时间管理含有年月日时间的显露；用户经过刷卡方法请求开启设备，PC端实行授权之后，设备可启动使用，PC端可分时预约设备的启动和停止！
2）、手机APP：用电状态界面就地实时显露当前电压（V）、电流（A）、有无功功率（W）、电能、设备温度（℃）、漏电电流（A）值等；用电数值界面能智能查找近2年用电数值，设定界面能设定限定电能值、负载值、设备超温值、过欠压值、过欠压恢复时间值等。后台查看报警日志、实操日志、故障日志等。控制：可在微信小程序中远程控制智能开关的通断。
3）、PC端系统：每个设备状态信息显露，设定有多个子界面，设定有故障解析，用电能效解析、集中管理、个人中心图纸文档实验指导书管理、用户报警定位跟踪与信息统计；设定有管理员信息修改与权限管理等功能。可一键开启和关闭全部设备，可单单独控制每台设备的开关！
4）、后台系统：含有账号管理、设备管理、报修管理、用户管理，设备管理：
①、含有监控管理：就地实时视频监控每个教室，可一键预览全部设备的在线和运行现象，解析设备使用率及运行时间！
②、含有设备节点：可显露设备所在位置、编码名称、挂载现象、用户编辑、用户查询等。
5）、报修管理：用户可实行远程报修，反应设备故障信息，编辑报修现象，后台可实行远程维护，及时跟进，以有效解决用户设备维护。
6）、用户管理：可连通手机号，对账户实行一对一的安全加密，实名认证，防止账户泄密、防盗，现场数值连接云平台后台数值库管理。
现场需对功能逐一演示，提供有效、权威的证明文件，佐证该设备的可靠、安全、先进性。
11.逻辑编程控制对象
1套 信号模仿，含有的模仿器件提供真实的模仿量信号和开关量信号，能够模仿工业现场的设备运行状态。含有概括：
1)2个 电压（V）表，测量AQ输出电压（V）。
2)2个 直滑电阻，提供0~12V 直线DC电压（V）信号。
3)8路开关和8路LED显露。
配套教学使用的对象卡，含有概括：交通灯、自控成型、洗衣机、天塔之光、机械手、自控售货机、装配流水线、抢答器、音乐喷泉、自控轧钢机、邮件分拣机、四节传送带、物料分拣、多种液体混合、加工中心、电镀生产线、电机控制、运料小车控制、搅拌器控制、汽车灯光控制、应用配方形式实行各种实验，可以随意拓展实验内容，应用通用底盒加卡片式设计，内置三基色LED灯、开关、安全接插柱，全部I/O口均开放出来。
12.三相交流ACAC电机
交流ACAC规格限定电压（V）380V/△接法，转动速度1400转/min，功率（W）40W，频率50HZ，绝缘等级E级。
八、可实验内容：
1、PLC基础逻辑控制实验
2、PLC模仿量控制实验
3、交通灯
4、自控成型
5、洗衣机
6、天塔之光
7、机械手
8、自控售货机
9、装配流水线
10、抢答器
11、音乐喷泉
12、自控轧钢机
13、邮件分拣机
14、四节传送带
15、物料分拣
16、多种液体混合
17、三轴加工中心
18、电镀生产线
19、电机控制
20、运料小车控制
21、搅拌器控制
22、汽车灯光控制
23、汽车火花塞控制
24、隧道风机控制
25、三层电梯控制
26、艺术彩灯控制
27、LED数码管控制
28、伺服电机功能数值设定
29、伺服电机的位置控制
30、伺服电机的速度控制
31、伺服电机转矩控制
32、步进电机功能数值设定
33、步进电机位置控制
34、步进电机速度控制
35、单轴动作控制
36、双轴动作控制
37、变频器功能数值设定
38、变频器BOP控制
39、变频器点动控制
40、变频器连续控制
41、变频器外部端子控制
42、变频器外部模仿量控制
43、PLC控制三相异步电机的点动控制
44、PLC控制三相异步电机自锁控制
45、PLC控制三相异步电机的正反转控制
46、PLC控制三相异步电机的星三角控制
47、触摸屏的通讯控制
48、触摸屏画面编辑实验
49、触摸屏上载下载实验
50、触摸屏与PLC通讯实验
51、PLC与伺服电机通讯控制实验
52、PLC与变频器通讯控制实验
53、PLC与PLC通讯控制实验
54、触摸屏、PLC、变频器互联网控制实验
55、触摸屏、PLC、伺服电机互联网控制实验
56、触摸屏、PLC、ET200互联网控制实验
57、触摸屏、PLC、伺服电机、变频器、ET200综合互联网控制实验
58、视觉系统认识
59、视觉检验测试系统传感器、光源选型、装配、调节测试实验
60、视觉图像输人编辑与调节测试
61、视觉成果给出编辑与调节测试
62、视觉分拣画像检验测试系统应用综合实验
九、工业互联网智能控制与维护实验台主要配备表单
|
序号 |
品名 |
规格（mm） |
数量 |
单位 |
|
1 |
ET200SP |
6ES7 155-6AR00-0AN0 |
1 |
个 |
|
2 |
S7-200SAMRT |
ST40 |
1 |
个 |
|
3 |
1215 CPU |
6ES7215-1AG40-0XB0 |
1 |
个 |
|
4 |
V90 Profinet通讯 |
400W，一相220V |
1 |
个 |
|
5 |
G120C |
|
1 |
个 |
|
6 |
触摸屏 |
KTP700 BAISIC PN |
1 |
个 |
|
7 |
BOP-2 |
6SL3255-0AA00-4CA1 |
1 |
个 |
|
8 |
MMC卡 4M |
6ES7954-8LC03-0AA0 |
1 |
个 |
|
9 |
CB1241 |
6ES7241-1CH30-1XB0 |
1 |
个 |
|
10 |
16DI |
6ES7131-6BH01-0BA0 |
1 |
个 |
|
11 |
16DO |
6ES7132-6BH01-0BA0 |
1 |
个 |
|
12 |
A0基板 |
6ES7193-6BP20-0DA0 |
2 |
个 |
|
13 |
气动元件 |
亚德客 |
1 |
套 |
|
14 |
步进电机 |
57步进电机 |
1 |
个 |
|
15 |
三相异步电机 |
|
1 |
个 |
|
16 |
传感器 |
光电、磁性、速度传感器 |
1 |
套 |
|
17 |
交换机 |
|
1 |
批 |
|
18 |
丝杠导轨 |
|
1 |
套 |
|
19 |
逻辑控制对象 |
交通灯、自控成型、洗衣机、天塔之光、机械手、自控售货机、装配流水线、抢答器、音乐喷泉、自控轧钢机、邮件分拣机、四节传送带、物料分拣、多种液体混合、加工中心、电镀生产线、电机控制、运料小车控制、搅拌器控制、汽车灯光控制、汽车火花塞控制、隧道风机控制、三层电梯控制、
艺术彩灯控制、LED数码管控制 |
1 |
套 |
|
20 |
工业自动化数字孪生拟真系统 |
应用单片机技术，具备多路数字量写入输出、模仿量写入输出，有通讯连接口与电脑相连，经过内置协议与上位机中虚拟拟真教学系统就地实时通讯，完成数值收集和对外控制等实操。设定有RS232通信连接口或USB通信连接口、24路开关量写入连接口及指示、24路开关量输出连接口及指示、4路模仿量写入连接口、4路模仿量输出连接口、系统协同传感器模型块将动作信号反馈给上位机拟真系统中的虚拟对象模型，虚拟对象模型给出反馈信号，PLC等智能控制器按照信号执行相应的输出实操，以此反应整个系统执行动作过程。能在设定有物理属性的3D环境中实行虚拟设备的拟真调节测试。设定有高度的人机交互性，经过虚拟对象实行各种与实际环境中相1同的实操。系统经过自动、手动和PLC控制三种模式再现了以下虚拟工业场景，3D场景的PLC实验项目和36个PLC虚实集合控制实验模型块一致：
三层电梯控制
自动售货机
机械手
自动门
天塔之光
全自动洗衣机
自动成型机
红绿灯
装配流水线
四路抢答器
音乐喷泉
轧钢机
邮件分拣
物料分拣
多级传输
八段码显露
多种液体混合
双面铣床
电镀槽
交流ACAC电机正反转控制
小车动作
搅拌站
汽车灯光控制
汽车火花塞点火控制
加工中心控制
隧道监控
自动扶梯
CA6140普通车床PLC改造控制
X62W万能铣床PLC改造控制
T68卧式镗床PLC改造控制
M7120平面磨床PLC改造控制
Z3050摇臂钻床PLC改造控制
电动葫芦PLC改造控制
Z35摇臂钻床PLC改造控制
M1432A万能外圆磨床PLC改造控制 |
1 |
套 |
|
21 |
实验屏 |
|
1 |
套 |
|
22 |
网孔板 |
|
1 |
套 |
|
23 |
学生凳 |
|
2 |
张 |
|
24 |
电脑桌 |
|
1 |
台 |
|
25 |
编程系统 |
|
1 |
套 |
|
26 |
指导书 |
|
1 |
套 |
|
27 |
视觉 |
|
1 |
套 |
