机械传动组合性能测试实训装置
时间：2023-12-08 14:35:57 点击次数：
中人教仪厂 机械传动组合性能测试实训装置,仿真注塑机实训台
一、实验项目：
1、典型机械传动装配实训及性能测试实验。
2、新型机械传动装置装配实训及性能测试实验。
3、传动系统组合装配实训及性能测试实验。
4、机械传动方案优化设计性实验。
5、机械传动创意组合设计性实验。
单级传动项目7种；两级传动项目42种；三级传动项目210种；四级传动方案，合计259。

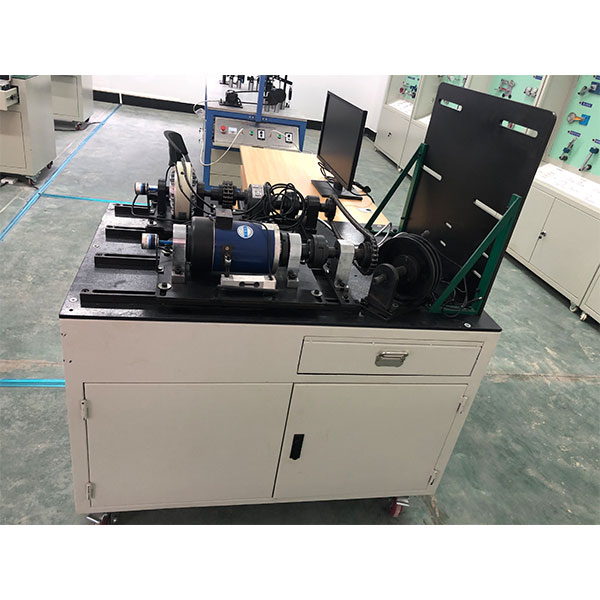

二、基本结构：工作平台机械部分由平板、机柜和各传动模块组成；传动模块由电机、磁粉加载器、轴承支座、直齿圆柱齿轮传动、斜齿圆柱齿轮传动、园锥齿轮传动、蜗杆传动、V型带传动、同步带传动和滚子链传动等十大模块构成，机柜使用优质冷轧钢板经钣金制成；平板采用优质的45钢制造，平板上根据各传动模块的组成需要，铣制连接用的T型槽，电机采用直流伺服电动机，电机通过轴承座连接，安装在平板上；用磁粉制动器作为加载器，它也采用轴承座安装在平板上。
1、主要零部件：
（1）900×480mm平板（带机柜）：1套；
（2）电机组件：1套；
（3）制动器组件：1套；
（4）轴承支座组件：2套；
（5）直齿圆柱齿轮传动组件：1套；
（6）斜齿轮传动组件：1套；
（7）圆锥齿轮传动组件：1套；
（8）蜗杆传动组件：1套；
（9）带传动组件：1套；
（10）同步带传动组件：1套；
（11）滚子链传动组件：1套；
（12）半联轴器：4个；
（13）Ø14×30mm弹性柱销：12个（与联轴器相配）；
机械传动组合性能测试实训装置,仿真注塑机实训台
一、概述
透明液压注塑机演示模型是将注塑机的自动化过程进行详细的分解及其注塑过程中各项动作进行分项演示的一款现代化教学设备。它包括注塑机在自动化的过程中的预塑、注胶、冷却、开模、合模、顶出等基本动作，详细直观的呈现出各部分的结构及动作原理。
二、技术参数
1、工作油液：6#液压红油
2、工作压力：约1.0MPA
3、交流电源：单相220VAC 50HZ
4、直流电源：12VDC
5、演示台尺寸（mm）：1200x530x1350
6、整机重量：约120kg
三、主要特点
1、机身及液压阀全部采用进口有机玻璃制作，该有机玻璃材料耐腐蚀、抗磨性能好，长久不变色演示效果逼真，柜体采用 1MM厚的SPCC冷扎板制作，坚固美观，表面采用中温磷化防锈漆，静电喷涂。
2、特殊液压油：本演示台采用的液压红油，在演示过程中，可清晰的观看到液压油的流向，且增加了透明无件的美感。
3、控制多样化：由plc控制，可实现自动与手动相互切换。注胶、开模、合模、顶出及模具抽芯全部都是液压控制。
4、单片机、plc可编程设计与控制虚拟仿真软件
本软件基于unity3d开发，内置任务书与实验提示，采用三维漫游的形式，可通过键盘控制移动，鼠标控制镜头方向，鼠标滚轮控制画面远近，可360度旋转，三维墙体上画有电气图。
1.设备元件组装：根据高亮提示，找到元件控制架，可从元件库中按电气元件布局图拖拽元件安置到元件控制架上，元件库设有控制面板、开关电源、微型继电器、PLC、变频器、步进电机、交流电机、伺服电机、伺服驱动器、步进驱动器、接口板、操作面板、断路器、伺服电机接口、数显电压表，选择错误时有提示。
2.技术指标测量：选择万用表检查伺服电机连接线、带BOP面板的伺服驱动器，左右按钮调至欧姆档，拖拽黑红表笔分别插入R、S、T、U、V、W、接地相测试阻值，根据高亮提示，在场景中找到电源开关，拖拽电笔或万用表进行测量电源是否打开。
3）电器元件连接：根据电气接线图，连接好电源线、控制线，高亮提示接口，将驱动器、接口板、动力线、伺服电机、编码器、PLC、继电器按顺序连接好，打开总电源开关、伺服电源开关、故障电路开关后，提示故障代码，从三项中多选故障原因。
常见问题：
1、如果我要购买机械传动组合性能测试实训装置,仿真注塑机实训台，是否有安装、培训服务呢？
答：我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的，都是提供安装、培训服务的。
2、你们的机械传动组合性能测试实训装置,仿真注塑机实训台是否能开增值税专用发票？
答：可以的，我们是正规企业，并且已经升级到一般纳税人，可以开具增值税专用发票，如果您需要开机械传动组合性能测试实训装置,仿真注塑机实训台的发票，您需要提供开票资料。
3、你们的机械传动组合性能测试实训装置,仿真注塑机实训台都是自己生产的吗？都有什么产品资质？
答：我们公司是专业生产教学设备的企业，完全自主生产，并通过了最新版ISO9001认证，拥有多项专利与著作权。
