PLC技能实训台

时间:2023-10-16 12:20:41 点击次数: 中人教仪厂
plc技能实训台,PLC可编程控制器及单片机开发系统综合实验台

一、设备概述

plc可编程控制器是以微理机基础发展起来的新型工业控制装置。它以体积小、功能强、可靠性高以及应用安装方便的特点,很快在我国的工业控制中占据了主导地位,并且不断的发展。根据这一发展形势,国各大中专院枝、各类职业技术学校都将PLC教学纳入教学任务,作为电子电气以及工业自动化类专业的一门必修课。PLC编程实验系统是根据这一教学要求开发的新一代PLC教学产品,自产品推出以来,得到了各大院枝教学老师和专家的一致好评。全套装置设计合理、功能强大、操作简单方便,对学生理解和掌握可编程控制器的控制原理和换作方法,加快学习PLC的编程方法,都具有极大的帮助,是PLC教学的理想工具。

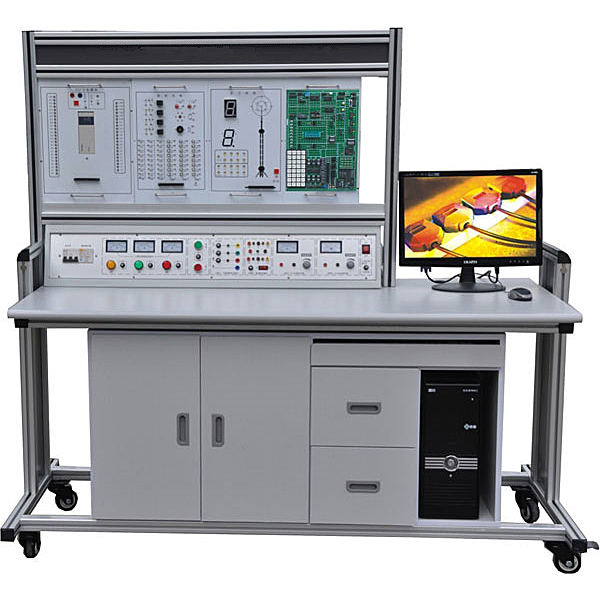

PLC技能实训台_PLC可编程控制器及单片机开发系统综合实验台
PLC技能实训台,PLC可编程控制器及单片机开发系统综合实验台

一、产品概述:

该设备是依据国家人力资源与社会保障部《技工院校工学结合课程教学改革试点工作方案》设计,围绕典型工作任务(即FMS)确定课程目标,选择课程内容,制定专业教学计划,根据国家职业标准中相关内容,将机电工学结合中有关“电气控制技术”、“可编程序设计师”通过工作任务的训练有机结合在一起,实现将典型工作任务量化为多各子任务,循序渐进的贯彻以任务引领、项目驱动、模块化教学的新理念,遵循教学规律,利用情景化教学的先进手段,将复杂的知识点简单化,深奥的理论点明晰化,贴近实际的企业工作内容与流程,将实训车间与企业、实训老师与企业职员、实训内容与工作任务真正融合为一,达到工学结合教学目的。

plc技能工作岛是具备多项PLC技能的实训任务的组合体,将触摸屏、变频器、传感器技术、气动元件等多种技术进行结合运用;PLC技能工作岛的桌体采用三边弧形,适合六人三组进行团队协作实训;PLC技能工作岛以能力培养为目标,设计有“基础任务模型的编程调试”、“自动化装调子任务系统的安装调试”、“三相异步电动机启动控制”、“触摸屏画面制作与组态”、“物料送拣任务模型的编程调试”、“智能存储任务模型的编程调试”等典型工作任务。

每个典型工作任务中都有其核心内容,在基础任务模型上,主要针对PLC入对的基础编程实训;在自动化装调子任务中,可以进行任务组装与调试,训练学生的动手能力;三相异步电机任务控制符合对电工的基本实训内容,也可以通过PLC控制;物料送拣任务的编程调试加深对PLC、传感器、变频器等多种元件的综合运用;智能存储任务模型是通过对伺服电机、步进电机、PLC模拟量的学习,掌握伺服、步进原理及PLC的**应用技术;总之,该系统涵盖了维修电工的初级、中级、**及部分技师实训内容,充分体现一体化技能的重要性,利于培养学生的开拓创新的思维模式。

二、技术参数:

工作电源: 三相四线  AC380V±5%  50Hz

安全保护: 漏电保护(动作电流≤30mA),过流保护,熔断器保护

额定功率: 2KW

环境温度: -10℃~40℃

相对湿度: ≤85%

工作台尺寸:2500mm(直径)×775mm(高);

虚拟多用表参数:交流电压量程档位分:10、50、250、1000;直流电压档位分:0.25、1、2.5、10、50、250、1000;欧姆档分:x1,x10,,100,,1000,,1K,x10K,x100K;电流表档位:50μa、0.5、5、50、500;BATT:1.2-3.6V,RL=12Ω;BUZZ:R×3;红外发射检测功能:垂直角度±15°距离1-30cm;三极管测量孔

三、产品结构:

技能工作岛由三边弧形工作台、六边形实训控制屏及典型工作任务组成,能同时容纳6名学生在设备上进行操作。

三边弧形工作台:桌体采用1.5mm厚的优质鞍钢盒装钢板做骨架,经过机械加工成型,外表面喷涂彩色环氧聚塑,整机既坚固耐用,又美观大方。工作台分三边弧形六工位设计,每工位设置有存储柜,可放置电脑主机。桌面为三边弧形结构,采用25mm厚的实芯理化板,外表面贴防火板,经数控设备铣削加工成型,桌边倒圆弧处理。工作台直径为2500mm,高度按人体工程学要求设计,为755mm。

1、六边形实训控制屏:实训控制屏采用六边形结构。框架采用30 R的半圆形铝型材经过专用连接件组装,顶面与底面采用§1.2mm厚的优质钢板连接。三边弧形作业面均配置有实训电源、气源及PLC主机控制系统,且相互独立,互不干涉;控制面板按键为薄膜轻触式设计,具有漏电保护、短路保护功能。电源控制屏顶面采用10mm厚的铝框包边,内置有直径为850mm的多角度公共操作平台,公共操作平台能360°旋转,能做120°定位,平台顶板采用10mm厚的铝板加工成型,能载重约60Kg的典型工作任务。三用表仿真软件:本软件为apk的格式,可在PC端使用,也可在移动端使用,本软件的功能有:电阻的测量、交流电压的测量(测量变压器,若变压器测量烧坏多用表时,冒黑烟提示并可以重置多用表)、晶体管的极性判断、直流电压测量(通电流表档时灯光亮)、直流电流的测量、以及电容好坏的判断。本软件可任意拖动红色与黑色笔头,2个笔头拖拽至被测物体上定位时显示红圈,如未定位准确无红圈显示,并在进行错误操作的时(如所选量程错误、所测数据错误等等),仪表指针将无反应、提示错误重新测量等,本多用表可选择交流电压档,直流电压档,电阻档,电流档,电阻调0,并且可放大显示数据,可清楚观看所测数据大小。学生可以通过本软件学习多用表的正确使用方法。

2、智能存储典型任务模型:

模型底板由10mm厚铝板加工氧化而成,模型由堆垛机、立体仓库、搬运机械手、称重加料机构、传感器、气缸等组成;所有机构由有1.2mm优质钢板加工喷涂制作或铝材机加氧化而成,坚固耐用。该任务堆垛机有步进与伺服控制,负责物料的出入仓;机械手负责对物料的加料前后的搬运;称重加料机构对物料进行称重及加料工作。同时为方便教学,开发了全开放的任务接口盒,盒体由1.2mm优质钢板加工喷涂制作,面板有铝板喷涂蚀印冲孔而成,通过并口电缆与智能存储任务模型连接,以迭插端子形式开放模型接口,方便实训教学。

3、三相异步电动机任务模型:

该任务盒有1.2mm优质钢板加工喷涂制作,面板有铝板加工冲孔而成,表面贴膜制作,内置交流接触器、中间继电器、时间继电器、断路器、按钮等,通过迭插端子与外部教具电机连接,满足电机的多种教学目的,方便灵活。教师教学设计系统:本系统为apk的格式,可在PC端使用,也可在移动端使用,本系统即可手动设置故障也能自动设置故障,本系统通过电路图中绿色的框选择手动设置故障点(***多可以设置39个故障点),也可以通过系统自动进行随机1个故障点设置,随机两个故障点设置,随机三个故障点设置,随机四个故障点设置,随机五个故障点设置,本系统内有工具箱,元件库,放大镜,电路图等功能,可通过工具箱可选择万用表进行检测,通过元件库选择合适的元件,通过放大镜可以清楚的了解各个元器件及电路。本系统通过电动机星三角启动控制电路故障的设置,并经过种种排查,让学生了解电动机星三角启动控制电路的工作原理及电路结构。

4、自动化装调任务模型:

该任务由气动机械手、分拣机构、上料机构、安装网孔板、电气接口板、电磁阀组等组成,安装网孔板由有1.2mm优质不锈钢钢板加工制作,机构件由铝材机加氧化而成,机构全部为散件提供,按教学要求由学员自己动手组装、接线并通过接口板与外部连接调试。

5、触摸屏任务模型:

该任务盒有1.2mm优质钢板加工喷涂制作,面板有铝板加工冲孔而成,表面贴膜制作,触摸屏采用表面卡嵌式安装,引出触摸屏通讯接口与电源,便于实训,易于触摸屏的保护及搬运。

6、基础任务模型:

该任务盒有1.2mm优质钢板加工喷涂制作,面板有铝板加工冲孔而成,表面贴膜制作,配置有直流电机、7段数码管、彩灯组、继电器组、按钮组、电位器等,能满足对PLC教学基础任务指令的学习与应用。
7、单片机、plc可编程设计与控制虚拟仿真软件:

本软件基于unity3d开发,内置实验步骤、实验指导书、电路图、组件列表、连接线路、接通电源、电路图、场景重置、返回等按钮,在连线及代码正确后,可以通过启动/停止、正向运动、反向运动按钮操作三维机床模型运动,在连接线路状态下,三维机床模型可进行放大/缩小、平移。

1.继电器控制:阅读实验指导书,并进入实验,通过识读电路图,选择组件列表中的继电器、热继电器、开关等元器件以拖拽的形式布局至电器柜中,限位器置于三维机床模型上,可选择盖盖子,部分元器件名称可重命名,然后点击连接线路按钮,将端子对端子进行连线,将机床电路连接成功后,选择接通电源,进行操作,若组件或线路连接错误将弹出提示错误框,可随时进行场景重置。

2.PLC控制:实验同继电器控制,增加PLC控制功能,在连线完成后,通过PLC编码按钮,进入程序编写界面,编写正向与反向2条程序,共有12个梯形图符号,编写完成后,选择提交进行程序验证。验证成功后,接通电源进行操作,组件、线路连接、代码错误将弹出提示错误框,可随时进行场景重置。

3.单片机控制:实验同继电器控制,增加单片机控制功能,在连线完成后,通过C编码按钮进入编程界面,输入正确的C语言代码,提交验证成功后,接通电源进行操作,组件、线路连接、代码错误将弹出提示错误框,可随时进行场景重置。

四、每台技能工作岛任务模型配置清单

序号

名称

规格

数量

备注

1

智能存储任务模型



1



2

自动化装调任务模型



3



3

触摸屏任务模型

昆仑通态7寸 彩色

3



4

基础任务模型



3



5

三相异步电动机任务模型

380V/180W

3



6

变频器任务模型

D720 0.4W

3



7

PLC任务模型

FX3U-48MR

3



8

气泵



1



9

材料分拣模型



3



10

电脑



3



 五、PLC技能工作岛典型工作任务

A、维修电工技师学习任务

   1、触摸屏的认知

   2、触摸屏画面制作及组态

   3、PLC模拟量模块控制称重单元程序设计

   4、PLC脉冲控制步进系统的定位控制

   5、PLC脉冲控制伺服系统的定位控制

   6、用PLC、触摸屏、步进系统、伺服系统控制立体仓库

B、维修电工**工学习任务

   1、气动机械手的组装

   2、分拣机构与上料机构的组装

   3、用PLC步进指令控制机械手

   4、PLC通过传感器控制物料分拣

   5、PLC通过置位、复位指令控制简易机械手

   6、PLC控制自动化装调任务的训练

   7、PLC用基本指令控制抢答器

   8、PLC用步进指令控制抢答器

   9、变频器的多段速控制传送带

  10、PLC控制变频器驱动的传送带

  11、PLC控制变频器、简易机械手、气动装置等综合应用

C、维修电工中级工学习任务

  1、认识PLC

  2、学会使用PLC编程软件

  3、用PLC控制直流电动机的单向运行

  4、用PLC控制直流电动机的正反转

  5、三相异步电动机的Y-△降压启动控制

  6、用PLC控制三相异步电动机的往复运行

  7、用计数器、定时器控制交通灯

  8、用步进顺序控制法控制交通灯

  9、简易彩灯的控制

  10、彩灯闪烁花样控制




常见问题:

1、如果我要购买PLC技能实训台,PLC可编程控制器及单片机开发系统综合实验台,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的PLC技能实训台,PLC可编程控制器及单片机开发系统综合实验台是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开PLC技能实训台,PLC可编程控制器及单片机开发系统综合实验台的发票,您需要提供开票资料。

3、你们的PLC技能实训台,PLC可编程控制器及单片机开发系统综合实验台都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
