当前位置: 教学设备 > 产品展示 > 车辆工程实验 > 传统汽车实验 > 中人ZRQCS-15全车电气接线实训台
全车电气接线实训台,整车电器线路实训装置

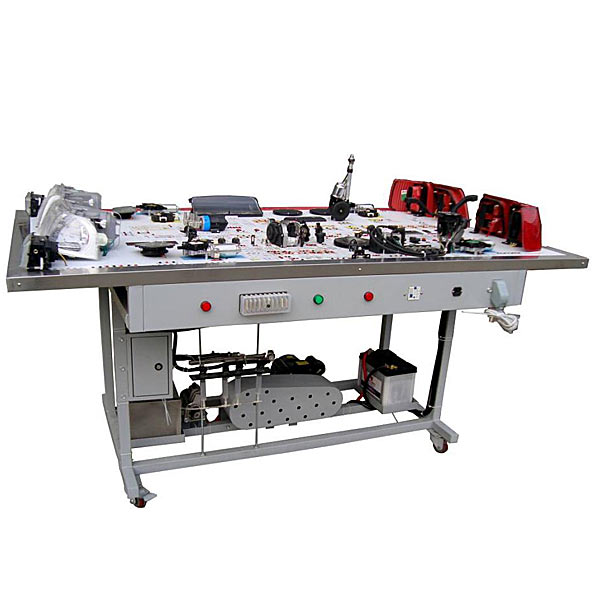

中人ZRQCS-15全车电气接线实训台

更新时间:2023-03-06 15:40:27

可选品牌:可选德系、日系、美系;大众、丰田、雪佛兰;帕萨特等

用户关注度:

简要描述:

全车电气接线实训台,整车电器线路实训装置面板上安装有检测端子,可直接在面板上检测汽车整车电器各系统电路元件的电信号,如电阻、电压、电流、频率信号等。

详细介绍
一、产品简介
该设备采用 整车电器实物为基础,充分展示汽车发动机防盗系统、仪表系统、灯光系统、雨刮系统、喇叭系统、点火系统、电动车窗系统、电动门锁、音响系统、起动系统和充电系统等汽车电器各系统的组成结构和工作过程。
适用于学校对整车电器理论和维修实训的教学需要。
二、功能特点
1.真实可运行的汽车整车电器系统,充分展示汽车整车电器系统的组成结构。
接通电源,操纵示教板上的各种电器开关、按钮、真实演示汽车发动机电控系统、仪表系统、灯光系统、雨刮系统、喇叭系统、点火系统、电动车窗系统、电动门锁、音响系统、起动系统和充电系统等汽车电器各系统的工作过程。
2.设备面板采用耐创击、耐污染、防火、防潮的**铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图;学员可直观对照电路图和实物,认识和分析汽车整车电器各系统的工作原理。
3.示教板面板上安装有检测端子,可直接在面板上检测汽车整车电器各系统电路元件的电信号,如电阻、电压、电流、频率信号等。
4.设备面板上安装有诊断座,可连接专用或通用型汽车解码器,对发动机控制单元、组合仪表、舒适系统单元等进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析、钥匙匹配等自诊断功能。
5.设备面板部分采用面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置。
6.机械装配与钳工装配虚拟仿真软件:本软件基于unity3d开发,可选6级画质,设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真,机构资源库,典型机械机构(汽油机发动机的虚拟拆装),软件为一个整体软件,不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
涡轮蜗杆圆锥齿轮减速器:进入软件后自动播放装配内容,视频中各步骤均有文字说明
二级展开式圆柱齿轮减速器:进入软件后采用视频的形式播放内容,视频内容应包含:零件名称(扫描二维码可看零部件名称)、拆装演示(包含拆卸、装配)、虚拟拆装(包含整体、低速轴、中速轴、高速轴、箱盖、箱座)
圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器:点击进入后自动跳转到edrawings界面,模型均为三维模型,通过点击零部件显示零部件名称,可360°全方位旋转、放大、缩小、平移,同时可通过移动零部件功能,将整个减速器进行拆卸组装,同时可以选择主页按钮回到减速器***初始的状态。圆锥齿轮减速器、一级圆柱齿轮减速器增加了插入横断面功能,可自由拖动横断面观察减速器内部结构。
B.轴系结构的设计及虚拟拆装界面可选零件认知、拆装演示、实战操作。
1、零件认知:内设斜齿轮、无孔端盖、联轴器、联轴器键、轴、齿轮键、带孔端盖、轴套、深沟球轴承的三维模型与零件名称,任意零件均可进行360°旋转
2、拆装演示:内置2个案例,将鼠标移动到某一零件位置时(底座与轴承座除外),该零件自动放大,并显示零件名称,设有拆卸与装配按钮,功能由软件自动完成轴系结构拆卸与装配。三维场景均可进行360°全方位旋转、放大、缩小、平移。
3、实战操作:三维零件整齐摆放于桌面,由学生手动选择对应的零件并移动至轴系结构上,摆放顺序正确且位置正确时零件才能安装上去,设有重新开始按钮,方便学生重新进行虚拟实验。将鼠标移动到某一零件位置时(底座与轴承座除外),该零件自动放大,并显示零件名称。
C、常见机械机构设计与仿真可选铰链四杆机构设计与分析、I\II型曲柄摇杆机构设计与分析、偏置曲柄滑块机构设计与分析、曲柄摆动导杆机构设计与分析、铰链四杆机构轨迹综合、偏心直动滚子推杆凸轮、对心直动平底推杆凸轮。
1、各个机构应当能输入相对应的参数,由软件自动计算参数,并可进行运动仿真和自动绘制曲线图。
D、机构资源库可选平面连杆机构11种、凸轮机构5种、齿轮机构6种、传动机构8种、加紧机构11种、轮系机构6种、其他机构(机械设备模拟)8种
E、汽油机发动机的虚拟拆装可选曲轴箱装拆演示、曲轴箱虚拟装配、配气系装拆演示、配气系虚拟装配
1、曲轴箱装拆演示与配气系装拆演示均设有拆卸按钮、装配按钮、重新开始、分解观察按钮,将鼠标移动到某一零件位置时,该零件自动放大,并显示零件名称,功能由软件自动完成轴系结构拆卸与装配。使用分解观察按钮时,曲轴箱或配气系三维模型自动展示爆炸图,可进行360°全方位旋转、放大、缩小、平移
2、曲轴箱虚拟装配与配气系虚拟装配的三维零件均整齐摆放于桌面,均由学生手动选择对应的零件并移动至机构上,当摆放顺序正确且位置正确时零件才能安装上去,设有重新开始按钮,方便学生重新进行虚拟实验。将鼠标移动到某些零件位置时,自动显示零件名称。
三、技术规格
外形尺寸(约):2080×1200×1500mm(长×宽×高)
动力电源:三相四线(或三相五线)380V±10% 50Hz
工作电压:直流12V
工作温度:-40℃~+50℃
三相异步电动机
型  号:YT 100L1-4
电压:AC 220V/380V
功率:2.2KW
转速:1420r/min
颜色:7032
钢管:40*40*3mm
机柜:1.5mm冷板冲压成形,背面设置维修门;
移动脚轮:100*60mm
四、基本配置(每台)

序号 名   称 规格型号 单位 数量
1 示教板面板 装有各种检测端子以及彩色电路图 1
2 发动机控制电脑(ECU) 原车 1
3 诊断座 原车 1
4 点火开关 原车 1
5 组合仪表 原车 1
6 组合开关 原车 1
7 左右前大灯总成 原车 1
8 左右前雾灯 原车 1
9 左右转向灯 原车 1
10 左右转向边灯 原车 1
11 左右组合尾灯 原车 1
12 牌照灯 原车 1
13 高位刹车灯 原车 1
14 灯光开关 原车 1
15 刹车灯开关 原车 1
16 倒车灯开关 原车 1
17 危险灯开关 原车 1
18 线束   1
19 雨刮总成 原车 1
20 雨刮控制器 原车 1
21 喷水电机 原车 1
22 喷水壶 原车 1
23 喇叭 原车 2
24 喇叭继电器 原车 1
25 X触点继电器 原车 1
26 雾灯继电器 原车 1
27 无分电器点火系统 含点火器总成、火花塞、曲轴位置传感器 1
28 模拟喷油嘴指示灯   1
29 燃油泵继电器 原车 1
30 燃油泵指示灯 原车 1
31 曲轴位置传感器及信号轮 原车 1
32 电动窗主开关 原车 1
33 左右前车门电脑 原车 1
34 舒适电脑 原车 1
35 右前门锁电机 原车 1
36 左右后电动窗电机 原车 1
37 左右后电动窗开关 原车 1
38 左右后门锁电机 原车 1
39 汽车音响总成 原车 1
40 扬声器 6",200W 1
41 起动机总成 原车 1
42 发电机总成 原车 1
43 三相异步电动机 YT 100L1-4 1
44 蓄电池 12V 45Ah 1
45 保险丝盒   1
46 电源总开关 50A 1
47 移动台架(带自锁脚轮装置) 2080×1200×1500mm(长×宽×高) 1
48 故障模拟与排除装置   1
49 教师手册   1
50 合格证与保修卡   1
