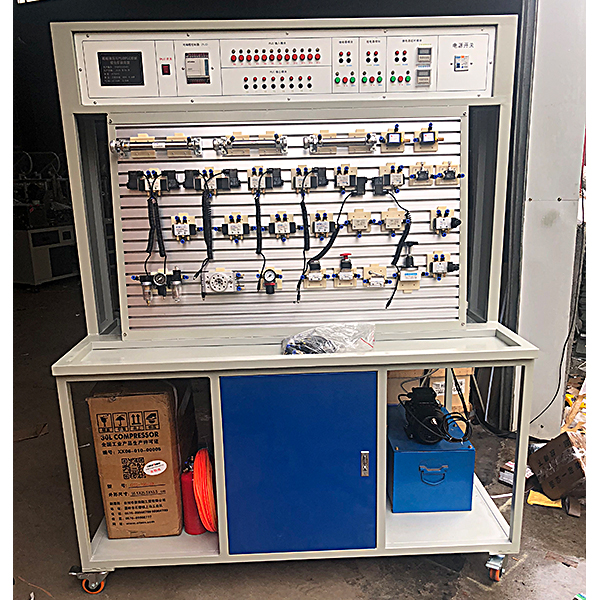

气动元件控制实训装置

时间:2023-11-10 15:15:38 点击次数: 中人教仪厂
气动元件控制实训装置,电工一体化技能实验台

一、主要技术参数

1、电源AC 220V 50HZ
2、直流电源:输入AC 220V,输出DC 24V/2A
3、无油静音空气压缩机:工作电源:AC220V;电机功率:780W公称容量30L;
额定输出气压0.8Mpa,噪音:58分贝
4、实训装置外型尺寸:1500mm×650mm×1700mm
二、主要特点
1、主要由实训桌、实训台气动元件和电器控制器件等组件组成。
2、实训桌、实训台为铁质双层亚光密纹喷塑结构,实训桌抽屉内存放液压元件等。
3、配备工业用常用气动元件,且均配有过渡底板,可方便、随意地将元件按插在实训台面板上(面板带“T”沟槽形式的铝合金型材结构)。回路搭接采用快换接头,拆接方便快捷。
4、实训气源压力低,电气控制采用低电压直流24V电源;实训气路、控制电路安全可靠,设有手动、自动、顺序等控制功能。
5、实训控制单元采用独立的继电器控制单元进行电气控制。
6、液压气压传动设计与控制虚拟仿真软件

本软件基于unity3d开发,软件采用三维漫游的形式,可通过键盘控制移动,鼠标控制镜头方向,界面设有首页、帮助、全屏、元件认知、回路搭建、关键元件测试、典型系统测试界面。
1.元件识别采用了自动播放的形式,介绍了设备上的邮箱、液位计、油泵机组(此处介绍弹出液压符号、原理与介绍,点击确定进入下一项介绍)、阀架、压力表、传感器
2.元件拆装分为学习模式与考核模式,内置电磁换向阀、板式溢流阀、柱塞泵、过滤阀、电液伺服阀,学习模式中提示拆卸顺序,高亮显示,考核模式时拆卸与安装均无提示,拆装顺序出错时,将不能再进行下一步的拆装。工具栏内设有可拖拽的密封件、泵、阀、滤油器、六角扳手、管钳、活扳手、呆扳手、M5螺丝。
3.液压元件构建设有单向阀(液控、锥阀芯、球阀芯)、换向阀主体结构(O型、Y型、H型)、液压缸(拼装柱塞、双作用单出杆、双作用双出杆、单作用双出杆、单作用单出杆)等的构建,每种构建实验都采用了图形化的方式,通过拖拽设定好的图形,进行构建,图形库中有混淆图形。

气动元件控制实训装置,电工一体化技能实验台


气动元件控制实训装置,电工一体化技能实验台


一、技术性能:

1、工作电源:三相五线制AC380V土5%  50Hz
2、安全保护:漏电保护(动作电流≤30mA)过流保护,熔断器保护;
3、额定功率:≤2KW;
4、环境温度:-10℃~40℃;
5、相对湿度:≤85%;

二、配置技术参数:
1、桌身部分:采用优质钢板做骨架,经过机械加工成型,外表面喷涂彩色环氧聚塑,整机既坚固耐用,又美观大方。桌子的底部采用带刹车的万向轮,方便调整设备的摆放位置。
2、桌面部分:采用25mm厚高密度纤维板外贴进口防火板,PVC截面封边。桌面具有耐磨、耐热、耐污、耐烟灼、耐火、耐菌、防霉、抗静电及易清洁等特点。
3、实训屏部分:整体采用钢架式结构。优质钢材做骨架,经过机械加工成型,外表面喷涂彩色环氧聚塑。根据不同的培训及鉴定项目,集成配备了各类电源。操作面板文字符号标识清晰且经久耐用。
整个控制屏由六工位组成,每个工位均设有启动、停止按钮控制电源的输出,并设有急停按钮,电源输出有短路保护。同时设有450V指针式交流电压表一只,通过波段开关切换指示电源输入的三相线电压。
4、多功能网板部分:多功能网孔板采用网版式设计,主体采用1.5mm厚的拉丝不锈钢板加工成型,采用5X10mm孔加工,配合固定胶粒卡子,整体设计规范、合理,使各类元器件在任何角度、任何方位都能轻松装配、调整。
5、虚拟仿真系统

1.维修电工电子电机与职业资格培训考评仿真软件

本软件为apk的格式,可在PC端使用,也可在移动端使用,本软件即可手动设置故障也能自动设置故障,本软件通过电路图中绿色的框选择手动设置故障点(***多可以设置39个故障点),也可以通过系统自动进行随机1个故障点设置,随机两个故障点设置,随机三个故障点设置,随机四个故障点设置,随机五个故障点设置,本软件内有工具箱,元件库,放大镜,电路图等功能,可通过工具箱可选择万用表进行检测,通过元件库选择合适的元件,通过放大镜可以清楚的了解各个元器件及电路。本软件通过电动机星三角启动控制电路故障的设置,并经过种种排查,让学生了解电动机星三角启动控制电路的工作原理及电路结构。

2.虚拟频谱仪、逻辑分析仪、示波器、三用表仿真软件:

本软件为apk的格式,可在PC端使用,也可在移动端使用,本软件的功能有:电阻的测量、交流电压的测量(测量变压器,若变压器测量烧坏多用表时,冒黑烟提示并可以重置多用表)、晶体管的极性判断、直流电压测量(通电流表档时灯光亮)、直流电流的测量、以及电容好坏的判断。本软件可任意拖动红色与黑色笔头,2个笔头拖拽至被测物体上定位时显示红圈,如未定位准确无红圈显示,并在进行错误操作的时(如所选量程错误、所测数据错误等等),仪表指针将无反应、提示错误重新测量等,本多用表可选择交流电压档,直流电压档,电阻档,电流档,电阻调0,并且可放大显示数据,可清楚观看所测数据大小。学生可以通过本软件学习多用表的正确使用方法。


常见问题:

1、如果我要购买气动元件控制实训装置,电工一体化技能实验台,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的气动元件控制实训装置,电工一体化技能实验台是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开气动元件控制实训装置,电工一体化技能实验台的发票,您需要提供开票资料。

3、你们的气动元件控制实训装置,电工一体化技能实验台都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
