中人ZRDG-JS维修电工技师技能实验台

“ZRDG-JS 维修电工技师技能实训装置”是根据国家劳动和社会保障部职业技能鉴定中心为维修电工技师、**技师的职业培训与技能鉴定而研制的，它集plc、通信模块、变频器、触摸屏、模拟实训对象、仿真软件、组态软件于一体。适合PLC可编程控制、变频调速控制、网络通讯实训教学及技师技能鉴定考核。

一、装置特点

（一）每套实训装置均由控制屏、实训桌、PLC主机组件、通信模块、变频器、触摸屏、实训模块等组成。

（二）采用挂件结构，具有开关量、模拟量、变频调速、控制对象、触摸屏、总线通信等单元，能完成逻辑、模拟、过程、运动等的控制实训教学。

（三）工控网络组态监控实训教学：通过RS-485现场总线网络，将学生装置（从站）PLC和教师主站PLC系统进行连接。学生装置（从站）的PLC运行PLC控制对象的程序。利用网络集中监控的功能，教师主站PLC可以对网络进行实时监控，符合现场控制要求。每个学生单独可以进行操作控制，通过PLC可以完成对上述各种实训对象的控制，并通过MCGS组态软件进行实时监控。

（四）装置设有电压型和电流型漏电保护器，各电源输出均有监示及短路保护等功能，各测量仪表均有可靠的保护功能，使用安全可靠，同时控制屏还设有定时器兼报警记录仪，记录实训考核时间及误操作次数。

二、技术性能

1.输入电源：三相四线（或三相五线）～380V±10%  50Hz

2.工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃)  海拔<4000m

3.装置容量：＜0.5KVA

4. 外形尺寸：1680mm×700mm×1300mm

5. 安全保护：具有漏电压、漏电流保护装置，安全符合国家标准。

6.虚拟多用表参数：

交流电压量程档位分：10、50、250、1000

直流电压档位分：0.25、1、2.5、10、50、250、1000

欧姆档分：x1，x10，,100，,1000，,1K，x10K，x100K

电流表档位：50μa、0.5、5、50、500

BATT：1.2-3.6V，RL=12Ω

BUZZ：R×3

红外发射检测功能：垂直角度±15°距离1-30cm

三极管测量孔

三、实训装置的基本配置及功能

实训装置由控制屏、实训桌、三菱主机实训组件、实训模拟对象挂箱（含丰富的工业现场设备模拟实训对象）、实物对象、变频器挂箱、触摸屏挂箱、交流电机、接触器、总线单元、通信模块、工控组态软件、仿真软件、电机导轨及测速机构等组成。

（一）控制屏

1、三相四线380V交流电源经空气开关后给装置供电，电网电压表监控电网电压，设有带灯保险丝保护，控制屏的供电由钥匙开关和启停开关控制，同时具有漏电告警指示及告警复位。定时器兼报警记录仪：平时作时钟使用，具有设定时间、定时报警、切断电源等功能；还可自动记录由于接线或操作错误所造成的漏电告警次数。

2、直流电源：直流电压0～15V可调输出一路，直流电流0～20mA可调输出一路。

3、智能型直流电压表:测量范围：0-1000V

4、智能型直流电流表:测量范围：0-5A

5、功能模块：八位电平显示、八位逻辑电平输出、八只点动开关、一组楼层及方向显示、八音盒、直流24V继电器、信号转换座若干。

6、FX主机实训组件：配置三菱FX3U-48 mT主机，集成数字量I/O（24路数字量输入），FX2N-485BD通信模块（2路A/D输入、1路D/A输出）及RS-485通信模块，配套SC-09编程电缆。

7、维修电工电子电机与职业资格培训考评仿真软件

本软件为apk的格式，可在PC端使用，也可在移动端使用，本软件即可手动设置故障也能自动设置故障，本软件通过电路图中绿色的框选择手动设置故障点（***多可以设置39个故障点），也可以通过系统自动进行随机1个故障点设置，随机两个故障点设置，随机三个故障点设置，随机四个故障点设置，随机五个故障点设置，本软件内有工具箱，元件库，放大镜，电路图等功能，可通过工具箱可选择万用表进行检测，通过元件库选择合适的元件，通过放大镜可以清楚的了解各个元器件及电路。本软件通过电动机星三角启动控制电路故障的设置，并经过种种排查，让学生了解电动机星三角启动控制电路的工作原理及电路结构。

8、单片机、plc可编程设计与控制虚拟仿真软件：

本软件基于unity3d开发，内置实验步骤、实验指导书、电路图、组件列表、连接线路、接通电源、电路图、场景重置、返回等按钮，在连线及代码正确后，可以通过启动/停止、正向运动、反向运动按钮操作三维机床模型运动，在连接线路状态下，三维机床模型可进行放大/缩小、平移。

继电器控制：阅读实验指导书，并进入实验，通过识读电路图，选择组件列表中的继电器、热继电器、开关等元器件以拖拽的形式布局至电器柜中，限位器置于三维机床模型上，可选择盖盖子，部分元器件名称可重命名，然后点击连接线路按钮，将端子对端子进行连线，将机床电路连接成功后，选择接通电源，进行操作，若组件或线路连接错误将弹出提示错误框，可随时进行场景重置。

PLC控制：实验同继电器控制，增加PLC控制功能，在连线完成后，通过PLC编码按钮，进入程序编写界面，编写正向与反向2条程序，共有12个梯形图符号，编写完成后，选择提交进行程序验证。验证成功后，接通电源进行操作，组件、线路连接、代码错误将弹出提示错误框，可随时进行场景重置。

单片机控制：实验同继电器控制，增加单片机控制功能，在连线完成后，通过C编码按钮进入编程界面，输入正确的C语言代码，提交验证成功后，接通电源进行操作，组件、线路连接、代码错误将弹出提示错误框，可随时进行场景重置。

（二）实训挂箱

四、电机导轨、光码盘测速系统及数显转速表：包括日本欧姆龙1024光电编码器及固定电机的导轨等。在导轨面板上设有五位数显转速表，显示当前转速；同时设有光电编码信号输出，包括A、B两个通道；同时还具有电压反馈信号。

五、三相鼠笼异步电机：交流380V/△

六、实物模型：

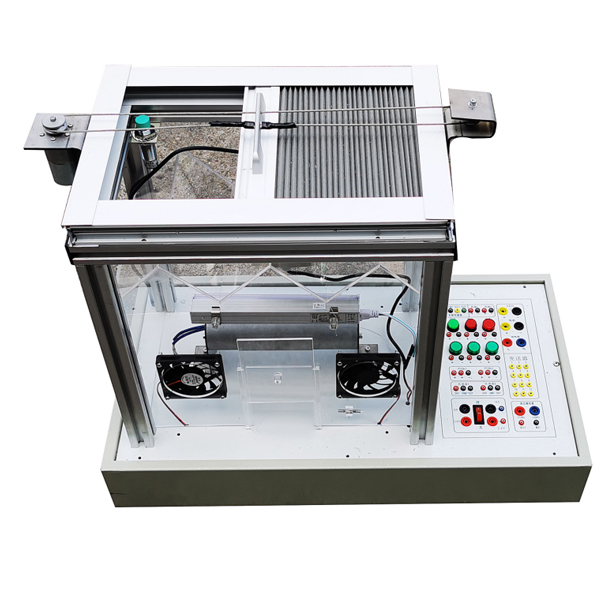

智能温室控制实训装置(模拟量实物)

智能温室控制实训装置主要由温度设定、风机变速和上位机软件控制等几部分组成。温度的控制过程是将温度检测传感器采集的内、外部环境温度与设定温度值进行比较，PLC模拟量模块根据温差值输出模拟量来控制加热器电压从而控制加热的快慢，根据温差值给出风机相应信号来切换风机的高速、低速、停止三种运行模式。光照控制是根据温差值及内外光照信号来控制遮阳网的动作。整个实训过程既可以通过上位机软件进行控制和实时监控又可进行手动控制。能开展对智能温室的维护、设备操作及控制等技能训练，适合农业自动化等课程的实训教学。

七、实训桌

实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板；左右设有两个大抽屉（带锁），用于放置工具及资料，电脑桌联体设计，造型美观大方。

八、实训项目

（一）PLC模拟对象基本应用实训

（二）PLC、变频器、触摸屏的综合应用实训

（三）现场总线网络通信技术实训

48.基于MCGS的RS-485网络通信技术

（四）PLC控制实物模型应用实训

智能温室控制实训装置(模拟量实物)

八、配置清单
