当前位置: 教学设备 > 产品展示 > 建筑市政实验 > 水处理实验 > 中人ZR-109沉淀池实验装置
沉淀池实验装置,沉淀池原理实训台

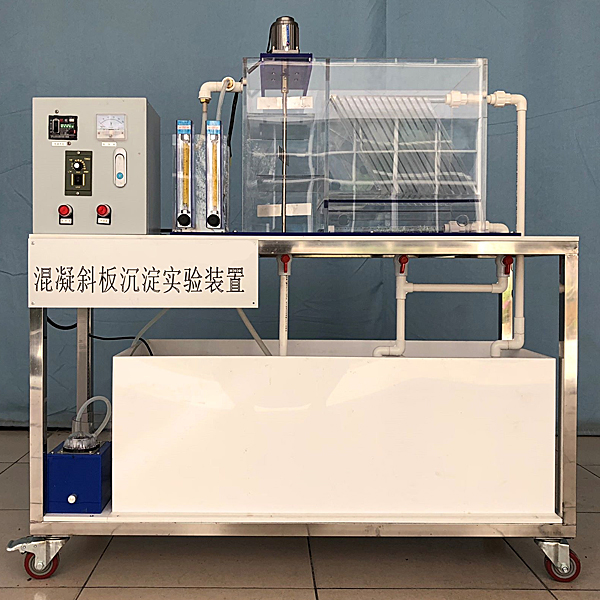

中人ZR-109沉淀池实验装置

更新时间:2023-12-26 14:30:28

用户关注度:

简要描述:

沉淀池实验装置,沉淀池原理实训台机械反应斜管沉淀池就是混凝、沉淀两种功能的净水构筑物。本模型就是展示机械反应池和斜管沉淀池内部构造的演示装置。

详细介绍

一、实验目的:
水处理中澄清工艺通常包括混凝、沉淀和过滤,处理对象主要是水中悬浮物和胶体杂质。原水加药后,经混凝使水中悬浮物和胶体形成大颗粒絮凝体,而后通过沉淀池进行重力分离。机械反应斜管沉淀池就是混凝、沉淀两种功能的净水构筑物。本模型就是展示机械反应池和斜管沉淀池内部构造的演示装置。希望达到以下目的:
1、通过对有机玻璃装置直接地观察,加深对组成的各个部分的了解;
2、掌握机械反应池和斜板沉淀池水流方向和操作使用方法,观察絮体生成和沉淀的状况。
二、主要技术指标及参数:
1、环境温度:5℃~40℃
2、处理水量(可调):0.5m3/h
3、设计进、进水浊度:50°~100°
4、出水浊度:10°~20°
5、(斜管)倾角为60°
6、机械搅拌转速:40转/min
7、药采用精制硫酸铝,投加量为10~15mg/L
8、装置外形尺寸:长×宽×高=1200mm×450mm×1500mm
9、工作电源:AC220V±10%、50Hz,单相三线制,功率370W,安全保护:具有接地保护、漏电保护、过流保护;
二、主要配置:
1、本体由机械反应池和斜板斜管沉淀池两部分组合在一起;
2、机械反应池3组:透明有机玻璃材质、厚度10mm,配减速电机1台、电机调速器1套
3、斜板1套:透明有机玻璃材质、厚度6mm,斜板倾角60o;
4、斜管1套:倾角:60o;
5、原水箱和清水箱各1个:白色PP板、厚度10mm,底板上安装有放空阀,方便将水排净;
6、原水箱配电机搅拌1台、304不锈钢搅拌桨1套;(功率25W、转速150rpm)、
7、防腐蚀进水泵1台:流量:27~32(L/min)、扬程:3.1~4.3(m)
8、加药蠕动泵1台流量范围:0.008-460mL/min、储药槽1个;
9、流量测量与调节:转子流量计,污水流量1个(量程60-600L/H);
10、配水管阀门1套、排水管1套、排泥槽与排泥管1套;
11、实验台面(10mm厚PP白色板)、
12、电源控制系统:双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌)、电压表、带锁按钮开关、线管等组成,
13、配套UPVC连接管道和阀门(中财品牌)。
14、不锈钢框架实验台(30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚)等组成。
15、建筑大楼与智能楼宇电气安装虚拟仿真软件
基于unity3d设计,用户自行根据电脑配置选择不同的交互界面大小,可选六级画质等级。软件内模型可进行360°旋转、放大、缩小、平移。软件使用过程有小助手提示,内容如下:
A、湿式报警系统
1、系统概述:湿式报警系统概述
2、设备认知:设有**视角、设备详情(显示该设备的介绍或参数)、练习(内置6道选择题,选择正确与错误均有提示)、原理图(可从原理图中进入到设备中)。设备有:喷头、水流指示器、信号蝶阀、排气阀、火灾报警控制、高管压力表、高位水箱、威亚控制柜、稳压罐、流量开关、末端试水装置、排水设施、水泵接合器、水力警铃、延时器、湿式报警器、蝶阀、止回阀、消防泵、安全稳压阀、消防水池。
3、原理展示:展示湿式报警系统的工作原理,三维动画演示,三维模型半透明化,可以见内部水流。配备练习模块(内置4道选择题,选择正确与错误均有提示)
4、设计布置:设有选择题、计算题,每题均有计分,提交后显示正确答案与得分
B、气体灭火系统
1、系统概述:气体灭火系统概述
2、设备认知:设有**视角、设备详情(显示该设备的介绍或参数)、练习(内置8道选择题,选择正确与错误均有提示)、原理图(可从原理图中进入到设备中)。设备有:喷头、HFC-227储瓶、瓶头阀、七氟丙烷单向阀、高压软管、气体单向阀、安全阀、称重报警仪、电磁启动器、选择阀、烟感报警器、火灾报警控制器。
3、原理展示:展示气体灭火系统的工作原理,三维动画演示,三维模型半透明化,可以见内部气体。配备练习模块(内置3道选择题,选择正确与错误均有提示)
4、设计布置:设有6道选择题,每题均有计分,提交后显示正确答案与得分
C、逃生演练:采用趣味游戏的形式进行教学,在限定的时间内逃出着火房间,选择失误将直接进入分数界面。
同类产品:
ZR-109型
机械反应斜板斜管沉淀池
主要参数及配置:
处理水量:0.5m3/h、装置外形尺寸: 1100mm×550mm×1500mm、电源 220V 功率370W、配置:本体由机械反应池和斜板斜管沉淀池两部分组和在一起,配水箱1只、水泵、流量计1只、电控箱1只、漏电保护开关1套、按钮开关2只、连接管道和球阀、带移动轮子不锈钢台架等。
ZR-110型
机械反应同向流斜板沉淀池
主要参数及配置:
处理水量(可调):0.5m3/h、装置外形尺寸: 1000mm×550mm×1500mm、电源 220V 功率370W、配置:本体由反应池和斜板两部分组和在一起,池内所有的装置。配水箱1只、水泵、流量计1只、金属电控箱、漏电保护开关、按钮开关、连接管道和球阀、带移动轮子不锈钢台架等。
ZR-111型
同向流斜板沉淀池装置
主要参数及配置:
处理水量(可调):0.6m3/h、装置外形尺寸: 900mm×500mm×1500mm、电源 220V 功率200W、配置:本体由斜板沉淀池,池内所有的装置。配水箱1只、水泵、流量计1只、电控箱、漏电保护开关、按钮开关、连接管道和球阀、带移动轮子不锈钢台架等。
ZR-116型
平流式沉淀池(机械刮泥)
主要参数及配置:
处理水量:0.3 m/h、装置外形尺寸: 1000mm×400mm×1300mm、电源 220V 功率300W、
配置:平流式沉淀池的全部组成,配水箱1只、水泵1台、液体流量计1只、金属电控制箱1只、漏电保护开关、按钮开关、连接管道和球阀、带移动轮子不锈钢支架等组成。
ZR-117型
双向流斜板沉淀池装置
主要参数及配置:
处理水量(可调):0.8m3/h、外形尺寸: 900mm×500mm×1500mm、电源 220V 功率300W
配置:本体由双向流斜板沉淀池,配水箱1只、水泵、流量计1只、电控箱、漏电保护开关、按钮开关、连接管道和球阀、带移动轮子不锈钢台架等。
ZR-118型
静置沉淀柱设备
(机械反应)
主要参数及配置:
装置外形尺寸:600 mm×500 mm×2300 mm 、数量:1组 (根)、电源 220V 功率370W、配置:有机玻璃沉淀柱1套Ø150mm×2000mm、柱内不锈钢搅拌器1套、PVC水箱1只、水泵1台、铜球阀取样口5只、电控箱1只、漏电保护开关、按钮开关、连接管道和球阀、带移动轮子不锈钢支架等。
ZR-123型
多斗形平流式沉淀池装置
主要参数及配置:
处理水量:0.3 m/ h、装置外形尺寸:1200mm×400mm×1300mm、电源 220V 功率370W、配置:多斗平流式沉淀池的全部组成,配水箱1只、水泵1台、液体流量计1只、电控箱1只、漏电保护开关、按钮开关、连接管道和球阀、带移动轮子不锈钢支架等组成。
ZR-302型
钟式沉砂池
主要参数及配置:
处理流量12 L/s、装置外形尺寸:1000mm×550mm×1500mm 电源 220V 功率600W、配置:装置包括钟式沉砂池组成1套,配水箱1只、水泵1台、空压机1台、液体流量计 1只、气体流量计1只、电控箱1只、漏电保护开关、按钮开关、连接管道和球阀、带移动轮子不锈钢台架等组成。
ZR-316型
矩形合建式曝气沉淀池
主要参数及配置:
处理水量:32L/h、机械搅拌转速:40~50转/分、装置外形尺寸: 900mm×450mm×1500mm、电源 220V 功率300W、配置:机玻璃板制成曝气沉淀池1套,水泵1台、电机1台、调速器1只、流量计1只、曝气叶轮1只、配水箱 1只、电控箱1只、漏电保护开关、按钮开关、连接管道和球阀、带移动轮子不锈钢台架等组成。
ZR-338型
辐流式初沉池
主要参数及配置:
处理水量:0.36~0. 56m3/h、沉淀时间:1.5~2h、沉淀池尺寸:φ400mm×550mm 装置外形尺寸:700mm×500mm×1300mm 电源 220V 功率300W、配置:本体包括幅流式沉淀池的全部组成,配蜂窝斜管1套、机械刮泥机1套、配水箱1只、调速电机1台、调速器1只、转子流量计1只、水泵1台、电控箱1只、漏电保护开关、按钮开关、连接管道和球阀、带移动轮子不锈钢台架等组成。
ZR-346型
旋流式沉砂池
主要参数及配置:
处理水量:20-50L/h、装置外形尺寸: 700mm×500mm×1400mm、电源 220V 功率500W、
配置:有机玻璃旋流沉砂池1套、配水箱1只、水泵1台、搅拌电机1台、调速器1只、转子流量计1只、电控箱1只、漏电保护开关、按钮开关、连接管道和球阀、带移动轮子不锈钢台架等组成。
ZR-372型
曝气沉砂池
主要参数及配置:
处理水量:0.16~1.2m3/h、水平流速一般取:0.08~0.12m/s、含砂废水在池中停留时间:5~10min、曝气池尺寸:800mm×420mm×600mm、装置外形尺寸:1100mm×500mm×1600mm 电源 220V功率400W、配置:有机玻璃制成曝气沉砂池1套、配有低噪音充氧泵1台、水泵1台、配水箱1只、流量计1只、电控箱1只、漏电保护开关、按钮开关、连接管道和球阀、带移动轮子不锈钢台架等。
ZR-377型
幅流式沉淀池(上有刮渣)
主要参数及配置:
处理水量:0.36~0. 56m3/h、沉淀时间:1.5~2h、沉淀池尺寸:φ400mm×550mm 装置外形尺寸:700mm×500mm×1300mm 电源 220V 功率300W、配置:本体包括幅流式沉淀池的全部组成,配蜂窝斜管1套、机械刮泥机1套、配水箱1只、调速电机1台、调速器1只、转子流量计1只、水泵1台、电控箱1只、漏电保护开关、按钮开关、连接管道和球阀、不锈钢台架等组成。
ZR-378型
多斗形平流式沉淀池
主要参数及配置:
处理水量:0.3 m3/h、外形尺寸: 1200mm×400mm×1300mm、电源 220V 功率370W、
配置:多斗平流式沉淀池的全部组成,配水箱1只、水泵1台、空压机1台、液体流量计1只、电控制箱1只、漏电保护开关、按钮开关、连接管道和球阀、带移动轮子不锈钢支架等组成。
ZR-379型
竖流式沉淀池
主要参数及配置:
处理水量:0.6 m3/h、外形尺寸: 700mm×400mm×1400mm、电源 220V 功率200W、
配置:竖流式沉淀池的全部组成,配水箱1只、水泵1台、液体流量计1只、电控制箱1只、漏电保护开关、按钮开关、连接管道和球阀、不锈钢支架等组成。
ZR-382型
曝气沉淀池
主要参数及配置:
处理水量:2~5L/h。空气量:50L/分。沉淀池停留时间:1.5小时。外形尺寸: 1000mm×400mm×1400mm、电源 220V 功率500W、配置:曝气沉淀池全部组成,配水箱1只、水泵1台、空压机1台、液体流量计1只、气体流量计1只、电控制箱1只、漏电保护开关、按钮开关、连接管道和球阀、带移动轮子不锈钢支架等组成。


常见问题:

1、如果我要购买沉淀池实验装置,沉淀池原理实训台,是否有安装、培训服务呢?

答:我们的设备如果没有特别注明“不含安 装”“裸机价”“出厂”等字样的,都是提供安装、培训服务的。

2、你们的沉淀池实验装置,沉淀池原理实训台是否能开增值税专用发票?

答:可以的,我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开沉淀池实验装置,沉淀池原理实训台的发票,您需要提供开票资料。

3、你们的沉淀池实验装置,沉淀池原理实训台都是自己生产的吗?都有什么产品资质?

答:我们公司是专业生产教学设备的企业,完全自主生产,并通过了最新版ISO9001认证,拥有多项专利与著作权。
