电机性能综合测试实验装置

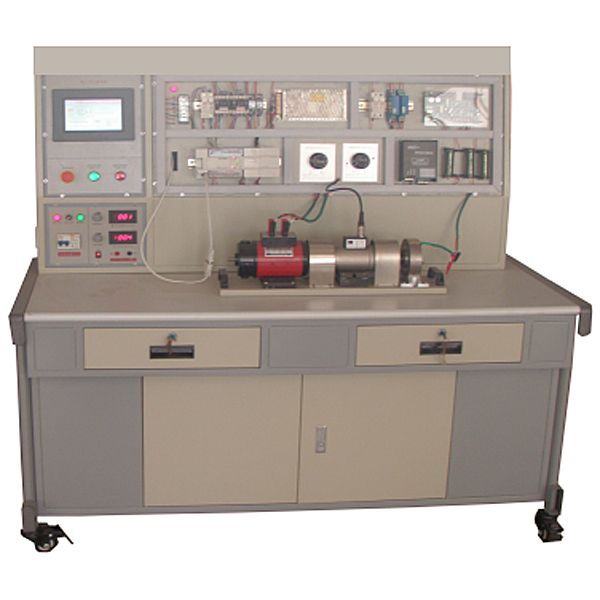

电机功能综合测量试验装置是集直线DC电机，交流ACACAC电机对应的控制，运行，机械特性、电气特性的测量试验和教学实验于一体，配套先进的检验测量试验控制手段，对以上各种运行方法实行定量解析，收集电机运行的各种功能数值。学生可经过一个嵌入式触摸屏完成收集数值与显露。本实验台从专用电源控制台、仪表器具仪表、电机、导轨、负载及专用实验连接线到配套系统等均配套齐全。能良好地适用各类院校相关专业对直线DC电机、异步电机、同步电机等多种电机功能测量试验的教学和研究。

电机负载应用高功能、长寿命的新型磁粉限限限制动作作作器，负载调动平稳、可靠、便利。即可稳态测量试验，也可以实行快速瞬间测量试验。一台基于W i n C E ( 中 文 版 )  实操系统 、内嵌Homebuilder嵌入版组态系统的触摸屏作为人机界面HMIHMIHMI，它在系统中作为数值写入、显露监控及控制终端。该终端应用RS-485/232连连连接口收集模型块实行通讯，数值收集模型块将传感器的检验测量试验值上传给终端实行显露或用来监控。

二、技术功能
1.写入电源：三相四线（或三相五线）～380V±10%  50Hz
2.作业环境：温度（℃）（℃）（℃）-10℃～+40℃  相对湿度＜85%(25℃)  海拔＜4000m
3.安全保护：设定有漏电压（V）（V）（V）、漏电流（A）（A）（A）保护装置，安全符合国家标准
4.测量功能数值及精确度：
交、直线DC电流（A）（A）（A）：±0.5%
交、直线DC电压（V）（V）（V）：±0.5%
功率（W）（W）（W）：±0.5%
转动速度及转差率：±0.1%
扭矩：±0.1%

电机功能综合测量试验实验装置,动量定律实验台

技术功能数值：
1、运行环境：温度（℃）（℃）（℃）0-400C，相对湿度：≤90%RH，电源：220V/50Hz，可连续实操。
2、蓄水箱，500×400×400mm，材料PVC板。
3、计量水箱：容积6L，透明有机玻璃制作，带计量刻度。
4、实验流量：0~200ml/s, 活塞直径φ12mm。
5、实验水箱：容积40L，由有机玻璃制成，配备装备装备有自动反馈、活塞式平实操实操操作面板测力装置，入射与出流方向夹角成90°。
6、静音环保型水泵：扬程：10m，规格限定流量：12L/min，功率（W）（W）（W）：90W。
7、实验所用的流体--水为全循环设计，充分节约水资源。
8、框体构造及台面均为304不锈钢材料，构造紧凑，外观美观，实操便利。
9、外观尺寸：1500×500×1600mm（长×宽×高）,框体构造为可位移式设计，带脚轮及禁锢脚。
实验目的：
1、适合于工程流体力学（水力学）教学实验。
2、测量管嘴喷射水流对挡板所施加的冲击力。
3、测量动量修正系数，以实验解析射流出射角度与动量力的相关性
4、将测出的平实操实操操作面板冲击力与用动量方程计算出的冲击力实行比较，深入对动量方程的理解。
