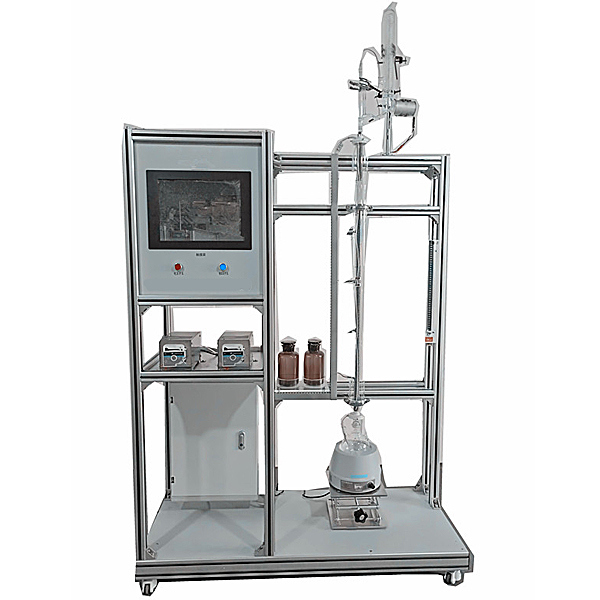

特殊精馏塔实验装置

1、熟悉精馏单元操作过程的设备与流程。

2、学习精馏塔效率的测定方法，适用于常压、加压和减压精馏等特殊精馏。

3、全触摸集成化控制，高稳定数据传输，硬件加密。

主要配置：

玻璃精馏塔、保温塔、冷凝器、玻璃塔釜、加热器、U型压力计、流量计、温度传感器、真空系统、中央处理器、触摸屏、高品质铝合金型材框架。

公用设施：

水：装置需冷却水，自带和自来水管相连的接口。自来水通过装置接口进入塔顶的冷凝器后排出。

液：装置自带玻璃高位槽。实验时经流量计进入精馏塔釜。

电：电压AC220V，功率2KW，标准单相三线制。

技术参数：

1、精馏塔塔径φ20mm，塔高1200mm,材质为玻璃塔结构，塔内填装316L不锈钢φ3mmθ网环型填料。塔釜为三口烧瓶，带导电膜保温，保温段加热功率上下两段各300W；塔釜容积：500ml。

2、塔釜加热：塔釜置于500W电热包中。集成控制。

3、液体流量计范围：1.6-16ml/min。

4、塔顶冷凝液体的回流采用摆动式回流比控制器操作。此控制系统由塔头上摆锤、电磁铁圈、回流比计数器等组成，回流比控制范围：99：1—1：99。

5、温度传感器：Pt100，显示分度0.1℃。

6、中央处理器：执行速度0.64μs，内存容量16K，内建Ethernet支持Modbus TCP及Ethernet/IP通讯协议；功能：数据处理运算。

7、模拟量模块：高达16位分辨率，总和精度±0.5%，内建RS485通讯模式。

8、温度模块：分辨率0.1℃，精度0.5%，内建RS485通讯模式。

特殊精馏塔实验装置,电动车能量管理系统实训台

一、概述
本设备可展示纯电动汽车能量系统，模拟系统的启动、低速行驶、一般行驶、全速行驶、减速行驶和停车六种工况下的能量流动方向以及电动机的运行状态，动态展示纯电动汽车能量系统工况。
适用于各院校对《新能源汽车与电力电子技术》纯电动汽车能量系统的教学需要。
二、功能特点
1.完整展示了纯电动汽车能量管理系统，可以动态模拟纯电动汽车的启动、低速行驶、一般行驶、全速行驶、减速行驶和停车六种工况下的能量流动方向以及电动机的运行状态。
2.示教板面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的**铝塑板，表面经特殊工艺喷涂底漆处理；面板UV平板喷绘打印有永不褪色的彩色电路图与工作原理示意图。
3.示教板面板上安装有点火开关、工况开关、油门踏板、挡位开关、制动开关、数字转速表、电流指示表等，并辅以发光二极管进行系统流向的动态指示，设有一台模拟电机用来演示电动机的工作状态。
4.示教板面板部分采用1.5mm厚冷板冲压成形框架结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有30cm左右的桌面，方便放置资料、轻型检测仪器等。
5.示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
6.机械装配与钳工装配虚拟仿真软件：本软件基于unity3d开发，可选6级画质，设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真，机构资源库，典型机械机构（汽油机发动机的虚拟拆装），软件为一个整体软件，不能为一个个单独的资源。
