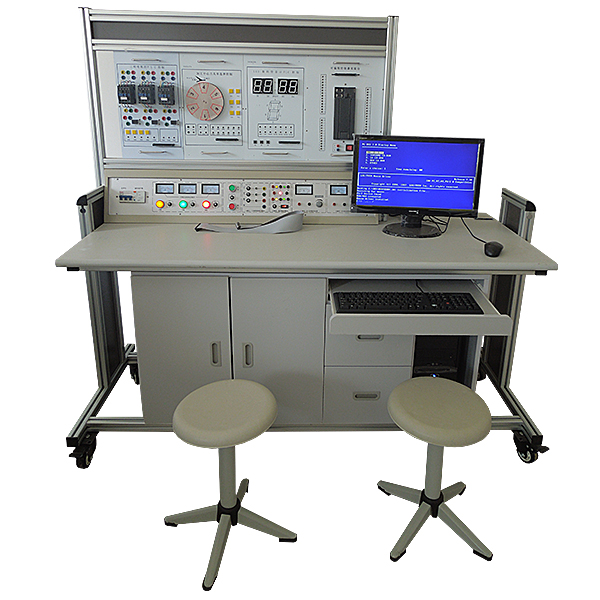

PLC基础实训装置

plc可编程控制器是以微理机基础发展起来的新型工业控制装置。它以体积小、功能强、可靠性高以及应用安装方便的特点，很快在我国的工业控制中占据了主导地位，并且不断的发展。根据这一发展形势，国各大中专院枝、各类职业技术学校都将PLC教学纳入教学任务，作为电子、电气以及工业自动化类专业的一门必修课。PLC编程实验系统是根据这一教学要求开发的新一代PLC教学产品，自产品推出以来，得到了各大院枝教学老师和专家的一致好评。全套装置设计合理、功能强大、操作简单方便，对学生理解和掌握可编程控制器的控制原理和换作方法，加快学习PLC的编程方法，都具有极大的帮助，是PLC教学的理想工具。

二、功能特点

1、电源模块：220V交流电源经空气开关后给装置供电，电网电压表监控电网电压，设有保险丝保护，控制屏的供电由漏电保护开关和启停开关控制；单相220V电源一组，由启停开关控制输出，并设有保险丝保护。

2、直流电压：24V、+5V输出，0～±10V可调输出；直流电流：4～50mA可调输出；

3、实训桌：实训桌为铝木结构，桌面为防火、防水、耐磨高密度板；柜体设有抽屉，用于放置工具及资料，电脑桌联体设计。

三、技术参数

1、输入电源：市电～220V±10%，工频50Hz；

2、环境温度：-5℃～+40℃，相对湿度＜85%（25℃）；

3、装置容量：＜1.5KVA；

4、外形尺寸：1600mm×730mm×1700mm

5、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。

PLC基础实训装置,邻二甲苯氧化制邻苯二甲酸酐实训台

装置功能
1、熟悉气相催化氧化制取含氧有机化合物的原理和方法。
2、掌握气－固相催化反应的实验技术。
3、认识催化作用在化学品合成中的重要意义
主要配置
管式反应器、油水分离器、汽化器、无油空压机、计量泵、混合器、原料罐、**捕集器、第二捕集器、**冷凝器、第二冷凝器、气体转子流量计、压力表、温控仪表、不锈钢框架及仪表控制柜
公用设施
水：装置需冷却水，自带和自来水管相连的接口。
电：电压AC220V，功率4.0KW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。
实验物料：邻二甲苯（O-xylene），纯度99%； 五氧化二钒、二氧化钛为主的催化剂。
技术参数
1、管式固定床反应器：采用不锈钢鼓泡塔反应器，反应管直径：φ60mm，长度：350mm，分二段加热，总功率：2.0KW，加热形式：碳化硅炉管+金属内衬，**使用温度：600℃。
2、气体缓冲罐：304不锈钢材质，容积2L。
3、无油气体压缩机：额定排气压力：0.6MPa，额定排气流量：0.2-1.2m3/h,功率：750W。
4、冷凝器为不锈钢列管式，ф76×250mm，304不锈钢材质，数量2个。
5、捕集器：ф70×100mm，石英玻璃材质，数量2个
6、油水分离器：ф50×150mm，304不锈钢材质，数量1个。
