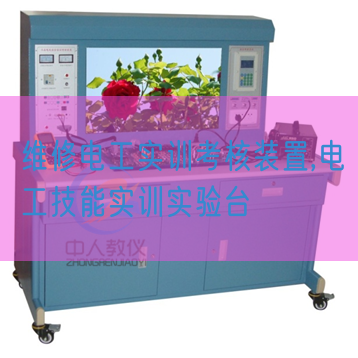

维修电工实验考核装置
一、概 述 ：
维修电工实验考核装置、、维修电工技能实验考核设备、维修电工技能实验考核实验台、主要服务于电力系统自动化技术、机电设备运行与维护、电气自动化技术等多个专业的《机床电气控制》、《维修电工》、《汽车电工电子技术》、《电机拖动》、《电气控制》等课程的教学实践作业与维修电工的技能考核，并而且为电力系统自动化专业、机电设备运行与维护等专业提供岗前综合实验服务。
维修电工实验考核装置是按照劳动和社会保障部颁发的"工人等级标准"和"职业技能鉴定"的要求而设计的，它适用来《初级维修电工》、《中级维修电工》和《高级维修电工》教学资料及实训指导书要求的电气控制线路，经过装置配备装备的plc可编程控制器和变频调节速度器及相应实验模型块的实训，快速掌控把握课程要求的实际应用技术和实操技能，设定有针对性、实用性、科学性和先进性，它能适用技师技术及中、高级维修电工考核大纲的要求，是各劳动职业技能鉴定部门、大中专院校、技校中、高级维修电工技能考核的理想设备。
二、装置特别点：
1.电气控制线路元件全部装在作为挂板的装配板上，实操便利、更换便捷，方便拓展功能或研发新实验，实操内容的选用设定有经经典型性和实用性；
2.实操台只需三相四线的交流ACAC电源，即可投入使用；
3.技能培训用的控制线路和经特殊设计的小电机,可模仿工厂中各类电气拖动系统, 并可适用维修电工的装配、调节测试、故障解析及排除的技术要求；
4.装置设定有电压（V）型和电流（A）性漏电保护器，能保证实操者的人生安全；
5.全部元件全部经过实验连接线引到接线端子上，学生接线时只需在端子上实行接线，有利于保护元件；
6.经过走线槽实行走线，实行工序技艺布线实训。
7.设定有定时兼报警记录仪，为学生实验技能的考核提供一个统一标准。
三、技术功能：
1.写入电压（V）：三相四线（或三相五线）～380V±10% 50Hz
2.作业环境：温度（℃）-10～＋40℃ 相对湿度＜85%（25℃） 海拔＜4000m
3.装置容量（KV）：＜1.5KVA
4.重 量：100Kg
5.外观尺寸：1680×700×1630mm3
6.漏电保护动作电流（A）：≤30mA；漏电保护动作时间：≤0.1s。
四、装置的基础配备及功能
(一) DW01电源、仪表器具控制屏
控制屏为钢制双层亚光密纹喷塑构造，金属铝操作面板。为实验提供交流ACAC电源、高压直线DC电源、低压直线DC电源及各种测量试验仪表等。
具体功能如下：
1、主控功能板
(1) 三相四线电源写入，经漏电保护器后，经过总开关,由接触器经过起、停按钮实行实操；
(2) 设定有450V指针式交流ACAC电压（V）表三只，指示电源写入的三相电压（V）；
2、交、直线DC电源
(1) 励磁电源：直线DC220V/0.5A，设定有短路保护。
(2) 电枢电源：直线DC0～220V/2A连续可调电源一路，设定有短路保护。
(3) 直线DC稳压电源：±12V/0.5A两路，＋5V/0.5A一路，设定有短路软截止自动恢复保护功能。
(4) 交流ACAC电源：
①、设定有变压器一组，变压器原边按照不一样的接线可加220V，也可以加380V交流ACAC电源，合上开关后，变压器副边即可输出36V、110V、20V、20V、12V、6.3V的交流ACAC电压（V）；
②、设定有一相调压器一组，可得到交流ACAC0～250V可调电压（V）；
③、控制屏设定有一相三极220V电源插头座及三相四极380V电源插头座。
3、交、直线DC仪表
(1) 交流ACAC电压（V）表：0～500V带镜面交流ACAC电压（V）表一只，精确度1.0级。
(2) 交流ACAC电压（V）表：0～5A带镜面交流ACAC电流（A）表一只，精确度1.0级，设定有超测量范围报警、指示、切断总电源等功能。
(3) 直线DC电压（V）表：直线DC数字电压（V）表1只，测量界限0～300V，三位半数字显露，写入阻抗为10MΩ，精确度0.5级。
(4) 直线DC电流（A）表：直线DC数字电流（A）表1只，测量界限为0～5A，三位半数字显露，精确度0.5级，设定有超测量范围报警、指示、切断总电源等功能。
★（5）、一相智能功率（W）、功率（W）因数表
1）功率（W）测量精确度1.0级，功率（W）因数测量界限0.3-1.0，电压（V）电流（A）测量范围为450V和5A。
2)2.7寸TFT液晶屏显露有功功率（W）、功率（W）因数、电压（V）、电流（A）、负载类型，设定有超测量范围提醒功能。
3)负载类型：L、R、C。
4)测量精确度：±0.5%+2。
5)抽样率：5次/秒
6)作业温度（℃）界限：-20℃～+50℃。
7)上位机设定有就地实时监视及关断功能。
8)仪表应用现代化技术，液晶中文显露，具备智能化数字化，具备人机界面HMIHMI，经过按键能够对仪表实行设定实操,测量范围自动变换模式、校准、调零、滤波级数设定、通信地址设定、超测量范围保护、短路保护等功能。硬件部分整体性强，包括度高，应用表贴工序技艺制作，工业塑料外壳，操作面板嵌入装配，使用平稳，容易更换和升级维护。
4、整流二极管：IN5408四只
★5、实验室智慧用电安全控制系统功能要求
智能电源管理系统设定有过温、短路、过流、过压、欠压、失压、功率（W）限定7大保护功能；电源设定有一键锁定功能，处置整理故障时，防止漏电保护器合闸，造成触电危险；电源设定有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能经过远程清除故障后，才能上电成功；能经过无线4G和有线以太网与手机APP和PC端云平台通讯，没有互联网的现象下，教室整套智能电源管理系统可离线单单独运行。
1）、智能终端：智能电源管理系统以32位ARM为核心，应用4.3寸彩色触摸屏为人机交互界面，就地实时监控设备运行现象，提供Zigbee、CAN等多种通信模式，具备语音播报功能。能就地实时监测三相电压（V）、电流（A）、功率（W），功率（W）因数、频率、电能等功能数值，液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数；设备时间管理含有年月日时间的显露；用户经过刷卡方法请求开启设备，PC端实行授权之后，设备可启动使用，PC端可分时预约设备的启动和停止！
2）、手机APP：用电状态界面就地实时显露当前电压（V）、电流（A）、有无功功率（W）、电能、设备温度（℃）、漏电电流（A）值等；用电数值界面能智能查找近2年用电数值，设定界面能设定限定电能值、负载值、设备超温值、过欠压值、过欠压恢复时间值等。后台查看报警日志、实操日志、故障日志等。
3）、PC端系统：每个设备状态信息显露，设定有多个子界面，设定有故障解析，用电能效解析、集中管理、个人中心图纸文档实验指导书管理、用户报警定位跟踪与信息统计；设定有管理员信息修改与权限管理等功能。可一键开启和关闭全部设备，可单单独控制每台设备的开关！
4）、后台系统（选配）：就地实时视频监控实验台，可一键预览设备的在线和运行现象，解析设备使用率及运行时间！
6、自动控制部分
1）、PLC可编程控制器主机1台：提供三菱FX3U-48mR型主机及SC-09编程电缆。
★2）、PLC模仿控制对象：含有模仿量信号和开关量信号，能够模仿工业现场的设备运行状态。提供三层电梯、自动售货机、机械手、自动门、天塔之光、全自动洗衣机、自动成型机、红绿灯、装配流水线、四路抢答器、音乐喷泉、轧钢机、邮件分拣、物料分拣、多级传输带等模仿控制实验，指示灯应用贴片双色LED，操作面板应用3D立体彩色搭配设计，使模仿对象更直观立体，开关应用自复位兼自锁一体设计使实验能灵活实用。
7、工控组态系统一套：打开系统编程环境，任何实验全部可以编辑出形象直观动感强、教学效果好的组态棒图，并实行实验动态跟踪教学。
8、PLC拟真实验系统一套
（1）经过PLASH虚拟环境就地实时显露PLC的运行状态
（2）PLC编程实训、PLC程序语言编写测量试验等功能
（3）完成PLC运行模仿，对错误程序实行查验
★9、无线智能考核系统
应用最新 MCU 技术 RAM 处置整理芯片的数字化包括电子回路板与配套无线故障设定控制系统，系统平稳、不易感染病毒。
控制模型块(PC 控制终端或手持位移控制终端)和驱动模型块(智能故障设定驱动盒)分离，避免复杂连线干扰控制器，系统更加可靠。
驱动模型块内置智能故障设定控制系统，配备有专用新型无线数值传输模型块(可插拔型)和RS232 串行通讯连接口，可无线组网通讯和 RS232 有线通讯。
手持位移控制终端应用 7 寸高清晰彩色液晶触控屏，中文菜单式触控实操界面，人机对话友好。手持位移控制终端可控制随意一台带驱动模型块的实验设备。
手持位移控制终端不联网时可作单机实操，当带驱动模型块的实验设备无线组网时，手持 位移控制终端可无线进网作为联网终端，可作学生机登录实验与考核的实操终端，也可作教师机登录出题设故的实操终端。
可经过 PC机或平操作面板电脑 控制终端实行实验考核，也可经过手持位移控制终端实行实验考核，教师与学生界面分开，教师经过密码进入教师界面出题，学生在普通界面答题。(注：教师与学生设故与排故界面原理图与设备操作面板原理图完全一致)
可自由设定随意一处有关的各种常见故障，故障类型含有概括：线路断 路、对地短路、接触不良，偶发等故障现象。每套驱动模型块可以设定 8 路大电流（A） 5A 的 开路故障、16 路小电流（A） 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故 障设定。可按照需求拓展设定 64 路大电流（A） 5A 的开路故障、128 路小电流（A） 2A 的信号通 路的开路、不良、偶发、短路等故障，共192 路故障设定。可按照用户使用要求调节故障设定点的数量和故障设定类型。
全部配备装备驱动模型块的实验设备，均可经过内置的专用新型无线数值传输模型块无线组网， 完成远程集中管理。
用户可选用经过无线或 RS-232 串行口通讯与其它实验设备配套的无线故障设定控制系统构成一个互联网，经过主控计算机数值数值控制每一台实验设备的故障设定、故障排除、功能数值设定、 远程起动、信息反馈、考核评定分数等功能。
（三）实验桌：
实验桌为钢制双层亚光密纹喷塑构造，桌面为防火烧、防水浸、耐磨损高密度板、构造坚固，造型美观大方。桌子左右各设定有两个抽屉（带锁），并带有储物储物柜子，分别可放置挂式模块件和实验物品。
五、实验项目
（一） 工厂电气、继电接触控制电子回路实验
1. 三相异步电机直接启动控制电子回路
2. 三相异步电机点动控制电子回路
3. 三相异步电机自锁控制电子回路
4. 三相异步电机按钮联锁正反转控制电子回路
5. 三相异步电机接触器联锁正反转控制电子回路
6. 三相异步电机双重联锁正反转控制电子回路
7. 三相异步电机作业台自动往返控制电子回路
8. 两台三相异步电机顺序启动、顺序停转控制电子回路
9. 三相异步电机的两地控制电子回路
10. 接触器控制的Y-△控制
11. 时间继电器控制的Y-△控制
12. 三相异步电机单向启动反接限限制动作作控制电子回路
13. 三相异步电机无变压器半波整流单向启动能耗限限制动作作控制电子回路
14. 三相异步电机有变压器全波整流单向启动能耗限限制动作作控制电子回路
15. 三相异步电机正反转启动能耗限限制动作作控制电子回路
16. 一相鼠笼电机电容启动控制电子回路
17. 双速交流ACAC异步电机手动变速控制电子回路
18. 双速交流ACAC异步电机自动变速控制电子回路
19. 断电延时直线DC能耗限限制动作作的Y-△启动控制电子回路
20. 三相异步电机正反转能耗限限制动作作控制线路
21. 三相异步电机正反转启动反接限限制动作作控制线路
22. C620型车床电气控制线路
23. 电动葫芦电气控制
24. Y3150滚齿机控制电子回路
（二）PLC可编程控制器基础电子回路实验
1.与、或、非逻辑功能测量试验
2.定时器、计数器功能测量试验
3.跳转、分支功能实训
4.移位寄存器测量试验
5.数值处置整理功能实训
6.微分、位实操测量试验
7.三层电梯控制
8.自动售货机
9.机械手
10.自动门
11.天塔之光
12.全自动洗衣机
13.自动成型机
14.红绿灯
15.装配流水线
16.四路抢答器
17.音乐喷泉
18.轧钢机
19.邮件分拣
20.物料分拣
21.多级传输
22.八段码显露
23.多种液体混合
24.双面铣床
25.电镀槽
26.交流ACAC电机正反转控制
27.小车动作
28.搅拌站
29.汽车灯光控制
30.汽车火花塞点火控制
31.加工中心控制
32.隧道监控
33.自动扶梯
34.CA6140普通车床PLC改造控制
35.X62W万能铣床PLC改造控制
36.T68卧式镗床PLC改造控制
37.M7120平面磨床PLC改造控制
38.Z3050摇臂钻床PLC改造控制
39.电动葫芦PLC改造控制
40.Z35摇臂钻床PLC改造控制
41.M1432A万能外圆磨床PLC改造控制
（三）交流ACAC电机调节速度系统实验
变频调节速度系统实验：
1. 变频器功能功能数值设定与实操
2. 变频器报警与保护功能
3. 多段速度选用变频调节速度
4. 外部端子点动控制
5. 控制电机正反转动作控制
6. 控制电机运行时间实操
7. 瞬间停电变频器功能数值设定
8. 外部电压（V）变频调节速度
9. 外部电流（A）变频调节速度
10. 三相异步电机的变频开环调节速度
变极调节速度系统实验
1. 三相双速电机的手动与自动变极调节速度系统调节速度与运行
（四）直线DC电机调节速度系统实验
1. 晶闸管--直线DC电机开环系统实验（应用分立元件，PCB正反面全部设定有电子回路原理图，留有主要波动线测量试验点。设定有安全隔离变压器及飞车保护措施）
2. 晶闸管直线DC调节速度系统（一相桥式半控构造，系统应用电压（V）负反馈和电流（A）正反馈控制，并设定有电流（A）截止负反馈环节，）（应用分立元件，PCB正反面全部设定有电子回路原理图，留有主要波动线测量试验点。设定有安全隔离变压器及飞车保护措施）。
（五）PLC与变频器综合应用实验
41. PLC控制的三相异步电机正反转控制
42. PLC控制的三相异步电机Y-△启动控制
43. PLC控制的三相异步电机降压启动控制
44. PLC控制的三相异步电机能耗限限制动作作控制
45. PLC控制变频器调节速度
（六）触摸屏控制实验
1.基于触摸屏控制方法的基础指令编程练习
2.基于触摸屏控制方法的LED控制
3.PLC、触摸屏与变频器通信控制
（七）机床电子回路智能实验
1. CA6140车床电气控制电子回路单元常见故障的查验与排除（10个故障点，自动设故，智能考核）
1）主轴电机缺相，在进KM1触点之前断路；
2）主轴电机缺相，在KMM1触点与FR1之间断路；
3）控制线路失效，在FU1与TC之间断路；
4）刀架快速位移电机缺一相，在FU1与KA2触点之间断路；
5）刀架快速位移电机缺一相，在KA2触点与刀架快移电机之间断路；
6）主轴电机，刀架快移，冷却泵控制失效，变压器TC与FU2之间断路；
7）主轴电机、刀架快移、冷却泵控制失效。热电器FR1与FR2两常闭触点之间断路；
8）主轴电机不能启动，KM1线包到TC间断路；
9）刀架快移、冷却泵间控制均不能控制。按钮SB1与SB2之间连线断开；
10）冷却泵控制失效，启动按钮QS2与KM1常开触点之间开路；
2．X62W铣床电气控制电子回路单元常见故障的查验与排除（16个故障现象，自动设故，智能考核）
1）主轴电机正、反转均缺一相，进给电机、冷却泵缺一相，控制变压器及照明变压器没电；
2）主轴电机起动缺相；
3） 主轴电机无论正反转均缺一相；
4） 主轴电机无论正反转均缺一相；
5） 快速进给电磁铁不能动作；
6） 照明及控制变压器没电，照光灯不亮，控制线路失效；
7） 控制变压器没电，控制线路失效；
8） 除冷却泵及主轴冲动外，其余控制均失效；
9） 主轴冲动失效；
10）主轴限限制动作作失效；
11） 主轴启动失效；
12） 作业台进给控制及快速进给控制失效；
13） 主轴运行不能启动；
14） 主轴点轴只有点动，不能自锁；
15） 圆作业台的进给控制及快速进给全失效；
16） 圆作业台控制开关SA1处于断开位置时，进给控制向前、向下、向后、向上失效，进给冲动也没有；
17） 进给不能冲动；
18） 作业台向下、向右、向前位移没有；
六、高功能高级维修电工实验考核装置总体配备表一
|
序号 |
名称 |
单位 |
数量 |
备注 |
|
1 |
维修电工实验考核台架 |
台 |
1 |
外观尺寸：1680mm×700mm×1630mm ；
材 料：钢木构造；符合国家相关环保要求；
写入电压（V）：AC 380 V±10% 50 Hz 三相五线；
容 量：＜1.5 kVA；
实 验 屏：用来挂置实验单元挂板 |
|
2 |
电气控制实验单元箱式挂式模块件及电机 |
块 |
1 |
DW-05 |
电工技能实验结合套件（五） |
|
块 |
1 |
DW-06 |
维修电工实验结合套件（一） |
|
块 |
1 |
DW-07 |
维修电工实验结合套件（二） |
|
块 |
1 |
DW-08 |
维修电工实验结合套件（三） |
|
块 |
1 |
DW-09 |
维修电工实验结合套件（四） |
|
块 |
1 |
SB006 |
CA6140型车床电子回路智能化实验考核箱式挂式模块件 |
|
块 |
1 |
SB008 |
X62W型铣床电子回路智能化实验考核箱式挂式模块件 |
|
台 |
1 |
SBDJ-01 |
一相电容起动电机，交流ACAC220V |
|
SBDJ02 |
三相鼠笼电机AC220V（Y） |
|
SBDJ03 |
三相鼠笼电机AC380V（Y/△,带速度继电器） |
|
SBDJ04 |
双速异步电机AC380V（△/YY） |
|
SBDJ05 |
直线DC他励电机220V |
|
3 |
变频器实验箱式挂式模块件 |
套 |
1 |
三菱FR-A840变频器，带有RS485通讯连接口及BOP实操操作面板。 |
|
4 |
★通信板：
|
套 |
1 |
1）实验台地址界限0-255。
2）设定有WIFI、RJ45、RS485上位机通信连接口。
3）上位机与各学生实验台智能测量仪表数值交换，连接口变换功能。
4）作业温度（℃）界限-20℃～+50℃。 |
|
5 |
工业触摸屏模型块 |
块 |
1 |
配备有昆仑通态7英寸触摸屏； DC 24V供电，彩色触摸屏 ,配备有通信下载编程电缆，触摸屏与变频器通信电缆，触摸屏与PLC通信电缆，触摸组态系统。 |
|
6 |
PLC主机箱式挂式模块件
|
套 |
1 |
配三菱FX1N-40mR主机，包括数字量I/O（24路数字量写入，16路数字量输出），RS-422通讯口，SC-09通讯编程电缆及转接写入输出口、开关等。随机配备拟真教学系统及工控组态系统。 |
|
7 |
PLC虚实集合控制实验模型块 |
套 |
1 |
三层电梯、自动售货机、机械手、自动门、天塔之光、全自动洗衣机、自动成型机、红绿灯、装配流水线、四路抢答器、音乐喷泉、轧钢机、邮件分拣、物料分拣、多级传输带、汽车电子回路、隧道监控、自动扶梯、机床电子回路改造等模仿控制实验，指示灯应用贴片双色LED，操作面板应用3D立体彩色搭配设计，使模仿对象更直观立体，开关应用自复位兼自锁一体设计使实验能灵活实用，为适用各类PLC模型块设定有写入信号高低电平变换功能。 |
|
8 |
直线DC电机调节速度系统 |
块 |
1 |
一相桥式半控构造，系统应用电压（V）负反馈和电流（A）正反馈控制，并设定有电流（A）截止负反馈环节，）（应用分立元件，PCB正反面全部设定有电子回路原理图，留有主要波动线测量试验点。设定有安全隔离变压器及飞车保护措施） |
|
9 |
电机导轨及光码盘测速系统 |
1 |
套 |
含光码盘测速系统（配备有高精确度光电编码器）一套，电机导轨1幅，道轨平整度好，无应力变形，同心度好。 |
|
10 |
无线智能考核系统 |
1 |
套 |
|
|
11 |
SC-09通讯编程电缆 |
1 |
根 |
用来PLC主机与PC机通讯 |
|
12 |
工控组态系统 |
1 |
套 |
|
|
13 |
PLC拟真实验系统 |
|
|
（1）经过PLASH虚拟环境就地实时显露PLC的运行状态
（2）PLC编程实训、PLC程序语言编写测量试验等功能
（3）完成PLC运行模仿，对错误程序实行查验 |
|
14 |
电工连线 |
套 |
1 |
20根：长1000mm 黄6条、绿6条、红6条、黑2条；
10根：长600mm 黄2条、绿2条、红2条、蓝2条、黑2条。 |
|
15 |
网孔实操板及器件材料 |
套 |
1 |
网孔实操板：规格：485*600；经过搭配元件，学生可自行在网孔板上固定、装配、布置、走线和调节测试，能培养学生的动手能力和实操技能。该网孔板还可作为实验项目的拓展模型块。 |
|
器件材料：交流ACAC接触器3只，热继电器2只，时间继电器1只，铁壳按钮2只，保险座5P，端子排20孔 |
|
16 |
常用工量具 |
套 |
1 |
一字螺丝刀1把；十字螺丝刀1把；剥线钳1把；指针式万用表1个；斜口钳1把。 |
|
17 |
实验说明书 |
套 |
1 |
指导学生实验 |
|
18 |
电脑桌 |
张 |
1 |
钢铝构造、装备有4个万能转向轮 |
|
19 |
配套教学资源 |
套 |
1 |
|
表二、维修电工电气控制实验考核箱式挂式模块件配备表单
|
序号 |
名称 |
单位 |
数量 |
备注 |
|
1 |
DW-05电工技能实验结合套件(五) |
套 |
1 |
提供两组90Ω×2/1.3A磁盘电阻；一组900Ω×2/0.41A磁盘电阻。 |
|
2 |
DW-06维修电工实验结合套件（一）
|
套 |
1 |
提供电容器2只、交流ACAC电磁阀1只、交流ACAC接触器1只、热继电器3只 |
|
3 |
DW-07维修电工实验结合套件（二） |
套 |
1 |
提供空气开关1只、3P熔断器2只、交流ACAC接触器3只。 |
|
4 |
DW-08维修电工实验结合套件（三）
|
套 |
1 |
提供通电延时时间继电器2只、断电延时时间继电器1只、行程开关4只、各种颜色的按钮6只 |
|
5 |
DW-09维修电工实验结合套件（四） |
套 |
1 |
提供交流ACAC接触器4只 |
