机械传动装调实训平台,机械传动装调实训装置

时间：2025-10-29 23:41:47 点击次数：中人教仪厂

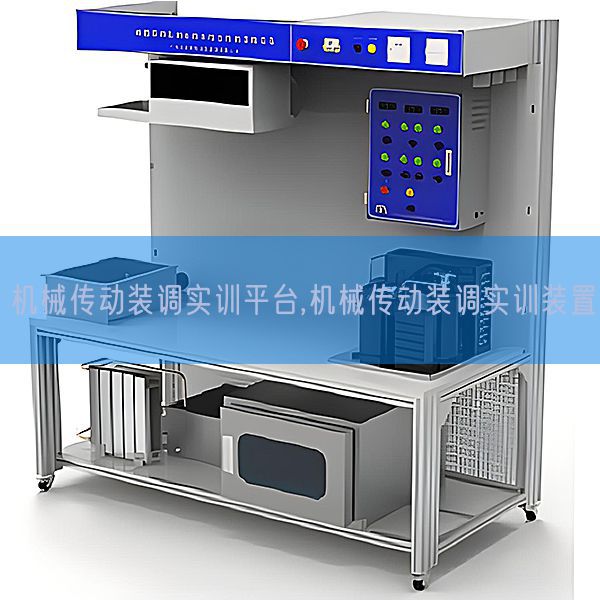

机械传动装调实训平台,机械传动装调实训装置(图1)

--JX06B 机械传动装调综合实验平台 　
机械传动装调综合实验平台是按照机械传动中经经典型传动系统而研制，由实验作业台、电控箱、零件放置盒、经经典型机械传动结合套件、配套工量具和相关检验测试设备等构成，其中经经典型机械传动结合套件提供了多种机械模型块，可以形成多种系统、多种形式的结合，具备开放性、标准化、模型块化特别点，可适用各种经经典型机械传动系统的装配与调节测试的作业任务要求。经过任务实验，学生可以理解工业机械传动系统的构成，掌控把握工业机械传动系统的装配及精确度检验测试，掌控把握现代工量具及量具使用方法，培养工业生产中机械设备的装配、维护、维修所需的技术人才。

一、设备基础简介
机械传动装调综合实验平台是按照机械传动中经经典型传动系统而研制，由实验作业台、电控箱、零件放置盒、经经典型机械传动结合套件、配套工量具和相关检验测试设备等构成，其中经经典型机械传动结合套件提供了多种机械模型块，可以形成多种系统、多种形式的结合，具备开放性、标准化、模型块化特别点，可适用各种经经典型机械传动系统的装配与调节测试的作业任务要求。经过任务实验，学生可以理解工业机械传动系统的构成，掌控把握工业机械传动系统的装配及精确度检验测试，掌控把握现代工量具及量具使用方法，培养工业生产中机械设备的装配、维护、维修所需的技术人才。
二、技术功能
1.写入电源：三相四线（或三相五线）～380V±10% 50Hz
2.作业环境：温度（℃）-10℃～+40℃，相对湿度≤85%（25℃），海拔＜4000m
3.平台容量（KV）：＜500VA
4.外观尺寸：1400mm×850mm×1650mm（实验台）、1500mm×750mm×1500mm（钳工实操台）
5.安全保护：设定有漏电保护和安全防护，安全符合相关国家标准
三、设备配备及技术功能数值
（一）实验作业台
1.应用钢质框体结构，组装式构造设计，双色亚光密纹喷塑处置整理。
2.应用带T型槽的铸铁平操作面板台面，槽宽12mm，铸铁平操作面板尺寸1200mm×800mm×50mm，铸铁平操作面板台面经研磨、刮研处置整理。
3.配备有型材结合套件，槽宽10mm，型材结合套件为机械传动装配的基础构件。
4.平操作面板台面左右两侧装配备有便利快速定位装配的辅助器件。
5.设定有存储储物储物柜，用来机械传动零部位件、工量具、图纸文档实验指导书等的储物；下部应用工业脚轮，单轮承重不小于500kg。
6.配套有专用零件内腔放置抽屉，总数6个抽屉，每层抽屉传动零件可完成一对一放置管理；每个内腔放置盒尺寸600mm×480mm×80mm。
（二）电控箱
1.电控箱为优质冷轧铁板材料，表面密纹喷塑处置整理，应用滑动隐藏收纳设计。
2.V20工业变频器1个，配备有BOP操作面板和通信连接口模型块：规格限定功率（W）0.37 kW，有60秒 150 % 过载，I/O 连接口：4DI/2DO/2AI，支持USS/MO-US RTU总线通讯。
3.配备有快动按钮、急停按钮、三位旋钮、指示灯、变换开关、保护器、接触器、继电器、24VDC/5A直线DC电源、RJ45连接口模型块、外置连接口模型块等电气部位件。
4.BOP外部实操操作面板1块，设定有作业状态液晶显露、作业模式控制、运行和停止控制、运行速度控制控制等功能。
（三）基础实验结合套件
1.变频驱动电机1台，三相，规格限定功率（W）0.25kW，规格限定转动速度1415r/min，5～50Hz/1.59Nm，写入电压（V）AC380V。
2.风机1个：风量150m3/h，风压50Pa，规格限定转动速度2800r/min。
3.机械零部位件：配备有轴、联轴器、轴承座等公用机械零部位件，轴、联轴器、轴承座结合套件等。
配备要求如下：

序号	名称	数量	单位	技术规格
1	轴	2	根	φ20mm×225mm，IT6级，直线度≤φ0.02mm/300mm，圆度≤0.02mm，粗糙度0.8μm
2	轴	3	根	φ20mm×350mm，IT6级，直线度≤φ0.02mm/300mm，圆度≤0.02mm，粗糙度0.8μm
3	梅花联轴器	1	个	轴孔φ20/φ20
4	梅花联轴器	1	个	轴孔φ20/φ14
5	刚性联轴器	1	个	轴孔φ20/φ14
6	凸缘联轴器	1	个	轴孔φ20/φ14
7	弹性套柱销联轴器	1	个	轴孔φ20/φ14
8	弹性柱销联轴器	1	个	轴孔φ20/φ14
9	膜片联轴器	1	个	轴孔φ20/φ14
10	夹壳联轴器	1	个	轴孔φ20/φ14
11	轴承座	10	个	NSK，自动调心
12	电机装配座	1	个	尺寸210mm×115mm×18mm
13	电机装配座	1	个	尺寸270mm×135mm×50mm
14	电机装配座	1	个	尺寸250mm×160mm×38mm
15	轴承座装配座	10	个	尺寸170mm×38mm×56mm
16	轴承座装配座	2	个	尺寸250mm×39mm×136mm
17	轴承座装配座	2	个	尺寸250mm×39mm×112.5mm
18	轴承座装配座	2	个	尺寸250mm×39mm×126.7mm
19	轴承座装配座	2	个	尺寸250mm×39mm×140.8mm
20	测量调节零件	1	套	等高块2个；表座垫块1个；垫块固定座1个；直线导轨1副（含滑块）；张紧器2个；

（四）带传动部分配备

序号	名称	数量	单位	技术规格
1	槽V型皮带轮	1	个	D80，孔径14
2	槽V型皮带轮	1	个	D80，孔径20
3	槽V型皮带轮	1	个	D95，孔径20
4	槽V型皮带轮	1	个	D125，孔径20
5	宝塔双V型皮带轮	2	个	D90-D55，孔径20
6	双V型皮带轮	1	个	D90，孔径20
7	双V型皮带轮	1	个	D125，孔径20
8	可调V型皮带轮	1	个	孔径20
9	同步带轮	1	个	24齿，T型，孔径16
10	同步带轮	2	个	24齿，T型，孔径20
11	同步带轮	1	个	24齿，圆弧齿
12	同步带轮	1	个	30齿，圆弧齿
13	张紧辊	1	个	尺寸125mm×80mm×115mm
14	皮带	1	套	六条，其中齿形带1条，同步带2条，V带3条

（五）链传动部分配备

序号	名称	数量	单位	技术规格
1	单排链轮	1	个	08B-15，孔径14
2	单排链轮	1	个	08B-15，孔径20
3	单排链轮	1	个	08B-15，孔径20
4	单排链轮	1	个	08B-20，孔径10
5	单排链轮	1	个	08B-20，孔径20
6	单排链轮	1	个	08B-25，孔径20
7	双排链轮	1	个	08B-17，孔径20
8	双排链轮	1	个	08B-20，孔径20
9	单排链条	2	条	08B，每根120节
10	双排链条	1	条	08B，120节
11	链扣	1	套	08B，单排链扣5个，双排链扣5个，共10个
12	张紧链轮组	1	套	尺寸110mm×160mm×125mm

（六）齿轮传动部分配备

序号	名称	数量	单位	技术规格
1	直齿圆柱齿轮	1	个	M=1.5；Z=30，孔径20 ，端面平行度≤0.02mm
2	直齿圆柱齿轮	1	个	M=1.5；Z=40，孔径20 ，端面平行度≤0.02mm
3	直齿圆柱齿轮	1	个	M=1.5；Z=48，孔径20 ，端面平行度≤0.02mm
4	直齿圆柱齿轮	1	个	M=1.5；Z=60，孔径20 ，端面平行度≤0.02mm
5	直齿圆柱齿轮	1	个	M=2；Z=25，孔径20， IT7级，端面平行度≤0.02mm
6	直齿圆柱齿轮	1	个	M=2；Z=30，孔径14 ，端面平行度≤0.02mm
7	直齿圆柱齿轮	1	个	M=2；Z=30，孔径20 ，端面平行度≤0.02mm
8	直齿圆柱齿轮	1	个	M=2；Z=35，孔径20 ，端面平行度≤0.02mm
9	直齿圆柱齿轮	1	个	M=2；Z=40，孔径20 ，端面平行度≤0.02mm
10	直齿圆柱齿轮	1	个	M=2；Z=50，孔径20 ，端面平行度≤0.02mm
11	直齿圆柱齿轮	1	个	M=2；Z=60，孔径20 ，端面平行度≤0.02mm
12	蜗杆	1	个	M=2.5，孔径20，IT6级
13	蜗轮	1	个	M=2.5；Z=46，孔径20
14	斜齿轮	2	个	M=2；Z=20，孔径20，右旋
15	斜齿轮	1	个	M=2；Z=20，孔径20，左旋
16	斜齿轮	2	个	M=2；Z=25，孔径20，右旋
17	斜齿轮	1	个	M=2；Z=25，孔径20，左旋
18	斜齿轮	2	个	M=2；Z=30，孔径20，右旋
19	斜齿轮	1	个	M=2；Z=30，孔径20，左旋
20	锥齿轮	2	个	M=1.5；Z=40，孔径20
21	锥齿轮	1	个	M=2.5；Z=20，孔径20
22	锥齿轮	2	个	M=2.5；Z=30，孔径20
23	锥齿轮	1	个	M=2.5；Z=40，孔径20
24	减慢速度箱	1	个	NMRV 50 80/71B5
25	蜗轮蜗杆装配结合套件	1	套	铝型材
26	轴环	10	个	开型 NR20

（七）模仿车床配备

序号	名称	数量	单位	技术规格
1	三爪卡盘	1	个	K80，自定调心
2	主轴底层基板	1	块	外观尺寸210mm×180mm×20mm
3	主轴	1	个	外观尺寸φ80mm×250mm
4	调节块	4	个	外观尺寸50mm×26mm×15mm
5	检验芯棒	1	根	外观尺寸φ20mm×90mm，粗糙度0.8μm
6	滚珠丝杠副	1	副	公称直径φ25，导程5mm
7	直线导轨副	1	副	上银，长度220mm，配备装备1个滑块
8	轴承座一	1	个	BK25-C5
9	轴承座二	1	个	BF25
10	轴承座三	1	个	BK20-C5
11	轴承座四	1	个	BF20
12	T1压块	5	个	粉末合金，外观尺寸20mm×16mm×9.4mm
13	进给轴底层基板	1	块	外观尺寸310mm×220mm×20mm
14	滑动板	1	块	外观尺寸210mm×80mm×12mm
15	调节块	4	个	外观尺寸50mm×26mm×15mm
16	刀具座	1	个	外观尺寸100mm×40mm×70mm，中心高45mm，孔径φ25mm
17	数控钻夹杆	1	个	圆杆φ25，双扁型
18	弹簧夹头	1	套	ER20-3、ER20-4、ER20-5

（九）备品备件（含工量具及量具）配备

序号	名称	数量	单位	技术规格
1	橡胶锤	1	把
2	铁锤	1	把
3	开口扳手套组	1	套	8件套
4	尖嘴钳	1	把	6 寸
5	板锉	1	把	6 寸
6	金刚石整形挫	1	套	5件套
7	轴用卡簧钳	1	件	5"弯头
8	轴用卡簧钳	1	件	7"弯头
9	孔用卡簧钳	1	件	7"弯头
10	黄油枪	1	件	400cc
11	紫铜锤	1	把
12	内六角扳手	1	套	9件套
13	扭力扳手	1	套
14	棘轮套筒扳手套装	1	套	棘轮套筒扳手，内六角套筒共 7 件
15	自调式欧式端子压接钳	1	把	7"
16	钢直尺	1	把	0-500
17	卷尺	1	把	3 米
18	数字显露游标卡尺	1	把	0-150mm
19	百分表	1	套	平后盖（0-10mm）
20	杠杠百分表	1	套
21	万向磁力表座	1	套	夹持孔径 φ8mm 带燕尾
22	袖珍磁力表座	1	套	夹持孔径 φ8mm 带燕尾
23	平测头（钢）	1	个	M2.5×0.45，D=20mm
24	皮尺	1	把	5m
25	塞尺	1	把
26	结合角尺	1	把	300mm
28	钩码	1	盒	50g×10
29	油枪（含机油）	1	把	得力DL2401 250g
30	防锈油	1	瓶	WD40
31	黄油	1	盒	润滑脂
32	润滑油(机油)	1	升
33	截链器	1	把	420-530
34	轴承两爪拉马	1	套	150mm
35	勾型扳手	1	件	34-36
36	电工套件	1	套	15件套
37	不锈钢调节垫片	1	套	A 型，厚度：0.02、0.05、0.1、0.15、0.2、0.5、1.0、1.2、1.5、2.0mm，每种各10片
38	活动扳手	1	把	250
39	刀口直尺	1	把	100

常见问题：

1、如果我要购买机械传动装调实训平台,机械传动装调实训装置，是否有安装、培训服务呢？

答：我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的，都是提供安装、培训服务的。

2、你们的机械传动装调实训平台,机械传动装调实训装置是否能开增值税专用发票？

答：可以的，我们是正规企业，并且已经升级到一般纳税人，可以开具增值税专用发票，如果您需要开机械传动装调实训平台,机械传动装调实训装置的发票，您需要提供开票资料。

3、你们的机械传动装调实训平台,机械传动装调实训装置都是自己生产的吗？都有什么产品资质？

答：我们公司是专业生产教学设备的企业，完全自主生产，并通过了最新版ISO9001认证，拥有多项专利与著作权。
