维修电工实训考核装置,维修电工技能实训考核实验台

时间：2024-10-31 20:20:59 点击次数：中人教仪厂

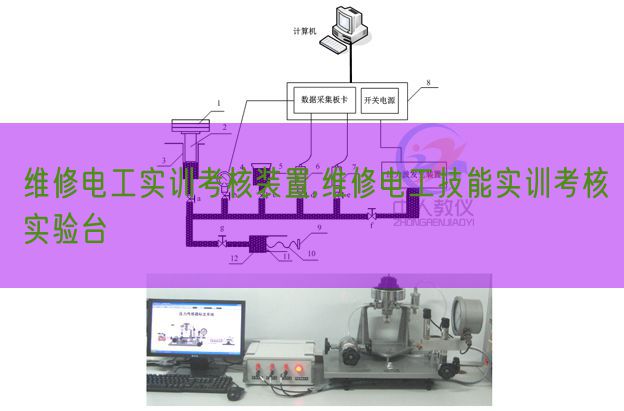

维修电工实训考核装置,维修电工技能实训考核实验台(图1)

-WX-088 维修电工实验台 　
维修电工实验台服务对象主要是：机械设计制造及其自动化、机械电子工程、机械工程、智能制造、电气自动化专业的《机电传动控制》、《电气控制与plc》课程的实验教学任务，同时承担各类科研及技能培训作业。主要服务于电力系统自动化技术、机电设备运行与维护、电气自动化技术等多个专业的《机床电气控制》、《维修电工》、《汽车电工电子技术》、《电机拖动》、《电气控制》等课程的教学实践作业与维修电工的技能考核，并而且为电力系统自动化专业、机电设备运行与维护等专业提供岗前综合实验服务。 1 .标准规范及技术要求
1.1标准规范
本项目执行的标准规范含有概括但不限于以下标准规范，若以下标准规范与最新的国家、行业的标准规范不一致或相冲突，则应按最新的标准规范执行。
1.1.1标准电压（V）GB156-2017
1.1.2电能重量电压（V）允许波动和闪变GB12326
1.1.3电能重量公用电网谐波GB/T14549
1.1.4电工电子设备环境试验GB/T2423
1.1.5电气装置装配工程电气设备交接试验标准GB 50150-2016
3.1.6调节速度电气传动系统
第2部分：
一般要求低压交流ACAC变频电气传动系统规格限定值的规定 GB/T12668.2
1.1.7调节速度电气传动系统
第3部分：电磁兼容性要求及其特定的试验方法 GB/T12668.3-2012
1.1.8调节速度电气传动系统
第5部分：安全要求GB/T12668.5
1.1.9调节速度电气传动系统
第6部分：确定负载作业制类型和相应电流（A）规格限定值的导则GB/T12668.6
1.1.10调节速度电气传动系统
第7部分:电气传动系统的通用连接口和使用规范GB/T12668.7
1.1.11调节速度电气传动系统第8部分：电源连接口电压（V）的规范 GB/T12668.8
1.2技术要求
1.2.1实验桌：
a.写入电源：三相五线，AC380V±10％，50HZ。
b.作业环境：温度（℃）-10℃－+40℃，相对湿度<85％（25℃）。
c.电源控制：自动空气开关通断电源，有过压保护、欠压保护、过流保护、漏电保护系统。
d.输出电源：
（1）三相交流ACAC380V±10％ 50HZ ；一相交流ACAC220V±10％50HZ。
（2）直线DC稳压电源：24V/1A， 3位半数字显露直线DC电压（V）、交流ACAC电压（V），设定有限流型短路软保护和自恢复功能。
e.外观尺寸：不小于1600mm×700mm×1650mm，铝制构造，桌面防火烧操作面板。
1.2.2实验箱式挂式模块件为彩色立体图，形象逼真，接近工业现场的实际应用。
1.2.3维修电工实验系统应用计算机数值数值拟真现代化信息技术手段，设定有实操、模仿、拟真三大功能。
1.2.4应用模型块化构造，即PLC主机、开关量写入及各种模仿实验单元，均为箱式挂式模块件式，可按照实验项目、互联网要求实行结合，以后如果需要多加实验，只需添加部位件即可。
1.2.5试验屏应用铝制构造（表面电泳处置整理），铝制滑道用来悬挂试验箱式挂式模块件
1.2.6试验箱式挂式模块件包括了多种经经典型PLC实验模型块，含有概括抢答器、电机模型块、水塔水位自动控制、运料小车、天塔之光实验模型块，可以很便利的完成PLC的基础实验，硬件负载电源使用安全电压（V）。
1.2.7系统配备了目前工厂常用的组态系统（组态王、MCGS等），并配备装备详尽的应用指导书。
1.2.8配备有内容丰富的计算机数值数值光盘，含有概括PLC编程拟真、PLC组态、实验指导书、PLC实验源程序。
1.2.9系统实操安全（多重人身、设备安全保护）、规范，使用灵活。
1.2.10桌腿下部有调动器，高度可调，保证平稳度。
1.2.11系统台面使用25mm的防火烧板材料，环保、耐磨损、耐腐蚀、耐高温、高绝缘，应用6mm圆角式构造，有效杜绝了台边起边和裂缝。
4 .供货界限及要求
4.1供货界限

序号	名称	数量	单位	备注
1	实验桌	2	台
2	电源箱	2	个	提供三相五线交流ACAC电源, 急停保护，直线DC电压（V）表，直线DC电流（A）表，提供±10V可调电压（V）；+24V/1A直线DC稳压电源各一路，三位半数字显露
3	PLC模型块	2	个	SR40模型块，SR40有24个写入，16个输出，4通道高速计数器写入到最大60KHz的，设定有可拆卸端子块配备一个4入2出的模仿量模型块（EM AM06）
4	电机控制模型块	2	个	8个6mm安全测量试验孔， 6个发光二极管等。用来完成电机控制的相关实验
5	邮件分拣模型块	2	个	13个6mm安全测量试验孔，4个钮子开关， 7个发光二极管等。用来完成邮件分拣控制的相关实验
6	自动送料装车模型块	2	个	13个6mm安全测量试验孔，9个发光二极管。用来完成自动送料装车控制实验
7	交通灯模型块	2	个	16个6mm安全测量试验孔，六个发光二极管，黄绿红各2个，1个数码管显露块,线路板1张等。用来完成交通灯控制实验和数码管显露实验
8	液体混合模型块	2	个	14个6mm安全测量试验孔，10个发光二极管，模仿量信号。用来液体混合控制实验
9	天塔之光模型块	2	个	12个6mm安全测量试验孔，9个发光二极管,线路板1张等。用来完成天塔之光实验。
10	抢答器模型块	2	个	18个6mm安全测量试验孔，8个发光二极管,线路板1张等。用来抢答器控制实验。
11	变频器模型块	2	个	西门子V20变频器1台（一相AC220V供电，0.37KW），D型插口1个，船型开关1个，电位器1个，22个K2测量试验孔，4个K4测量试验孔
12	电机组	2	套	由钣金制作而成的底层基板，电机组提供3台三相异步电机，其中1台带有离心开关；提供2台三相双速电机；每种电机功能数值如下：三相异步电机：180W，AC380V，支持Y-▲连接，转动速度1400转，离心开关：一组常开常闭触点三相双速电机：60/90W，AC380V，转动速度1400/2800转
13	触摸屏模型块	2	个	MCGS触摸屏，船形开关、24V电源连接口、9芯通信连接口
14	中间继电器模型块	2	个	每个模型块最少4个中间继电器
15	自锁按钮模型块	2	个	4个自锁按钮，16个6mm安全测量试验孔
16	自复位按钮模型块	2	个	4个自复位按钮，16个6mm安全测量试验孔
17	指示模型块	2	个	8个指示灯和一个报警的蜂鸣器，18个6mm安全测量试验孔
18	电源转接模型块	2	个	24个6mm安全测量试验孔，用来拓展DC24V电源的K2端子
19	答题器	2	套	配备一个7寸彩色人机交互系统，一个通讯端口，一个电源模型块
20	M7120平面磨床故障模型块	2	台	每个挂板可设定20个故障点
21	M7130K平面磨床故障模型块	2	台	每个挂板可设定20个故障点
22	M1432A外圆磨床故障模型块	2	台	每个挂板可设定20个故障点
23	C6140普通车床故障模型块	2	台	每个挂板可设定20个故障点
24	C650-2普通车床故障模型块	2	台	每个挂板可设定20个故障点
25	Z3040B摇臂钻床故障模型块	2	台	每个挂板可设定20个故障点
26	X62W万能铣床故障模型块	2	台	每个挂板可设定20个故障点
27	T68卧式镗床故障模型块	2	台	每个挂板可设定20个故障点
28	PDH电动葫芦故障模型块	2	台	每个挂板可设定20个故障点
29	仪表箱	2	台	提供指针式交流ACAC电压（V）表1块提供结合开关1个提供指针式交流ACAC电流（A）表1块提供指针式频率表1块提供指针式功率（W）因数表1块提供指针式一相功率（W）表1块提供指针式三相功率（W）表1块提供一相电能表1块

常见问题：

1、如果我要购买维修电工实训考核装置,维修电工技能实训考核实验台，是否有安装、培训服务呢？

答：我们的设备如果没有特别注明“不含安装”“裸机价”“出厂”等字样的，都是提供安装、培训服务的。

2、你们的维修电工实训考核装置,维修电工技能实训考核实验台是否能开增值税专用发票？

答：可以的，我们是正规企业，并且已经升级到一般纳税人，可以开具增值税专用发票，如果您需要开维修电工实训考核装置,维修电工技能实训考核实验台的发票，您需要提供开票资料。

3、你们的维修电工实训考核装置,维修电工技能实训考核实验台都是自己生产的吗？都有什么产品资质？

答：我们公司是专业生产教学设备的企业，完全自主生产，并通过了最新版ISO9001认证，拥有多项专利与著作权。
